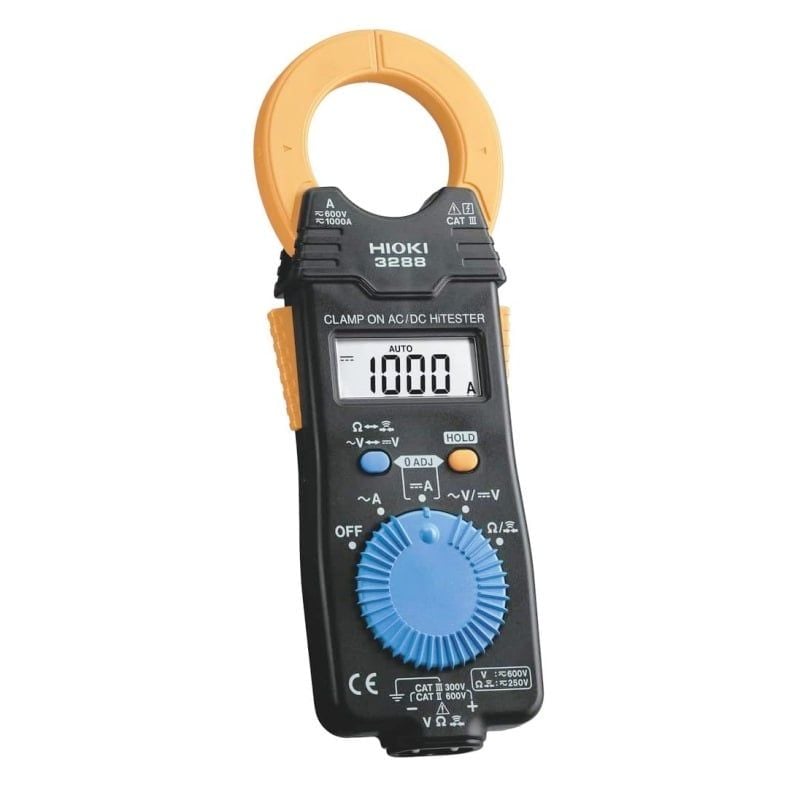

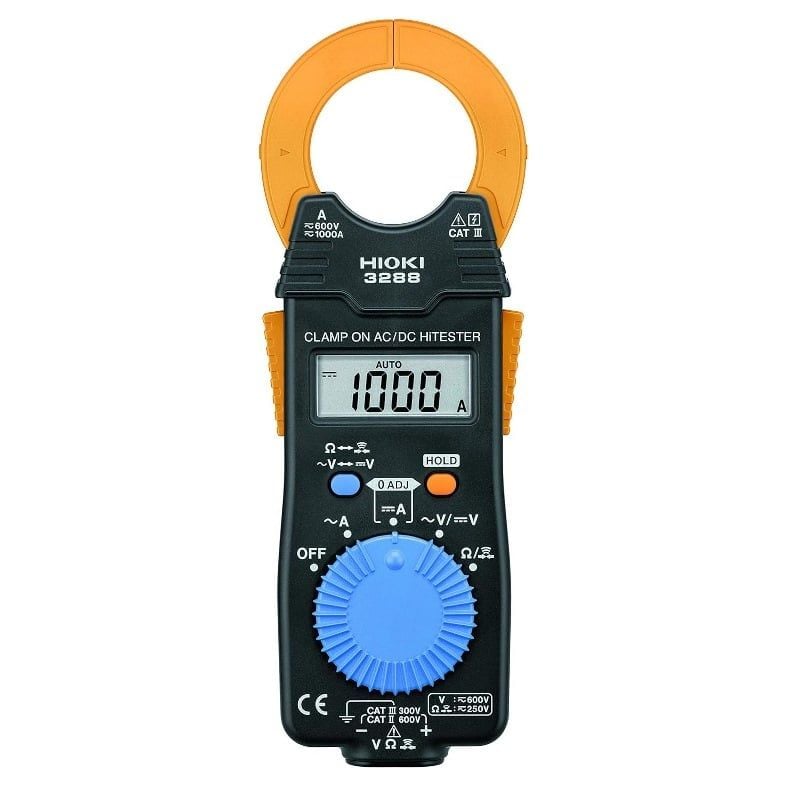

AMPE KÌM ĐO AC/DC HIOKI 3288

1. Mô Tả Chi Tiết Sản Phẩm

Thiết kế siêu mỏng "Pocket Size"

Điểm cơ động lớn nhất của Hioki 3288 nằm ở kích thước. Máy chỉ dày 16 mm và nặng 150 g. Thiết kế này cho phép người dùng dễ dàng bỏ vào túi áo hoặc thao tác bằng một tay trong thời gian dài mà không gây mỏi.

Gọng kìm tối ưu cho không gian hẹp

Gọng kìm của Hioki 3288 có độ mở Ø 35 mm nhưng được vuốt rất mỏng. Nhờ đặc điểm này, thiết bị dễ dàng luồn lách vào các tủ điện chật hẹp, các bó dây đan xen phức tạp mà các dòng ampe kìm lớn không thể tiếp cận.

Cảm biến lõi kép và độ bền vượt trội

• Độ chính xác cao: Hioki áp dụng công nghệ cảm biến dòng dạng lõi kép, giúp giảm thiểu sai số do vị trí đặt dây dẫn lệch tâm gọng kìm.
• Chống va đập tốt: Vỏ máy được làm bằng nhựa chịu lực cao cấp, có khả năng chịu đựng được cú rơi từ độ cao 1 mét xuống sàn bê tông.
• An toàn điện tối đa: Đạt tiêu chuẩn an toàn CAT III 600 V (đối với đo điện áp) và CAT III 300 V (đối với đo dòng điện).

2. Thông Số Kỹ Thuật Chính Xác (Technical Specifications)

Hioki 3288 sử dụng phương pháp đo Mean Value (Giá trị trung bình quy đổi), dải đo được hiển thị rõ ràng trên màn hình LCD hiển thị tối đa 4199 chữ số.

• Tính năng đi kèm: Giữ giá trị đo (Data Hold), Tự động tắt nguồn tiết kiệm pin (Auto Power Save).
• Nguồn cấp: 1 viên pin nút Lithium CR2032 (sử dụng liên tục khoảng 25 giờ).
• Kích thước / Trọng lượng: 57W x 180H x 16D mm, 150 g.

3. Hướng Dẫn Sử Dụng Chi Tiết

Để đảm bảo an toàn và độ chính xác, hãy thực hiện theo các bước sau cho từng chức năng:

Bước chuẩn bị chung:

• Kiểm tra vỏ máy và dây đo (que đo) xem có bị nứt, hở cách điện không.
• Cắm que đo vào máy: Que đỏ cắm vào lỗ V.Ω, Que đen cắm vào lỗ COM (nếu dùng chức năng đo áp/điện trở).

A. Đo Dòng Điện AC hoặc DC (Không dùng dây đo)

1. Xoay núm vặn sang vạch A.
2. Nhấn nút đổi chế độ (nếu có) để chọn hiển thị dòng AC hoặc DC trên màn hình.
3. Đối với dòng DC (Rất quan trọng): Trước khi kẹp vào dây, đưa kìm ra chỗ trống và nhấn nút 0.ADJ (Zero Adjust) để triệt tiêu từ trường dư, đưa màn hình về giá trị 0.0.
4. Ấn lẫy để mở gọng kìm, kẹp vào duy nhất 1 sợi dây nguồn cần đo (kẹp cả dây nguồn đôi máy sẽ hiển thị bằng 0). Tốt nhất nên để dây nằm ở trung tâm vòng kìm.
5. Đọc giá trị trên màn hình. Nhấn nút HOLD nếu muốn giữ kết quả để đọc sau.

B. Đo Điện Áp AC / DC

1. Xoay núm vặn sang vạch V (AC hoặc DC tương ứng).
2. Chạm hai đầu que đo vào hai điểm cần đo trên mạch điện.
3. Đọc giá trị điện áp hiển thị.

C. Đo Điện Trở và Thông Mạch

1. Xoay núm vặn sang vạch Ω/ (Ký hiệu âm thanh).
2. Ngắt hoàn toàn nguồn điện của mạch cần đo trước khi chạm que vào (tránh làm hỏng thiết bị).
3. Chạm 2 đầu que đo vào 2 đầu điện trở hoặc 2 đầu dây cần kiểm tra thông mạch. Nếu dây liên tục (không đứt), máy sẽ phát tiếng "bíp".

4. Hướng Dẫn Bảo Quản Và Bảo Dưỡng

Để thiết bị luôn hoạt động chính xác và kéo dài tuổi thọ, bạn cần tuân thủ các nguyên tắc bảo quản sau:

• Tránh xa độ ẩm và nước: Hioki 3288 không có tính năng chống nước chuyên dụng. Không sử dụng hoặc để máy ở nơi có độ ẩm cao, môi trường đọng nước.
• Vệ sinh mặt tiếp xúc gọng kìm: Phần lõi thép của gọng kìm rất nhạy cảm. Nếu dính bụi bẩn hoặc rỉ sét, độ chính xác khi đo dòng sẽ giảm mạnh. Hãy lau nhẹ bằng vải khô, mềm định kỳ; tuyệt đối không dùng dung môi hóa chất mạnh.
• Tháo pin khi không sử dụng lâu dài: Nếu bạn không có nhu cầu sử dụng máy trong vòng 1 tháng trở lên, hãy tháo viên pin CR2032 ra khỏi máy để tránh tình trạng pin chảy nước gây rỉ sét, hỏng bo mạch.
• Tránh nhiệt độ cao và va đập mạnh: Không để máy trực tiếp dưới ánh nắng mặt trời trong thời gian dài (như để trên taplo ô tô). Mặc dù chịu được rơi 1m, nhưng hạn chế tối đa các va đập mạnh để bảo vệ màn hình LCD và lò xo gọng kìm.
• Bảo quản trong túi đựng: Luôn cất ampe kìm vào túi vải mềm đi kèm sau khi sử dụng để tránh trầy xước màn hình và gọng kìm.
