AMPE KÌM ĐO DÒNG AC HIOKI 3280-10F

SKU: 3280-10f Tình trạng: Hàng có sẵn Thương hiệu: Hioki Bảo hành: 12 tháng

Giá sản phẩm: (Giá gồm hoá đơn VAT)

Số lượng:

Tư vấn thêm về sản phẩm

Sản phẩm chính hãng

Hàng mới 100%

Giao hàng trên toàn quốc

Mô tả sản phẩm

1. Mô Tả Chi Tiết Sản Phẩm

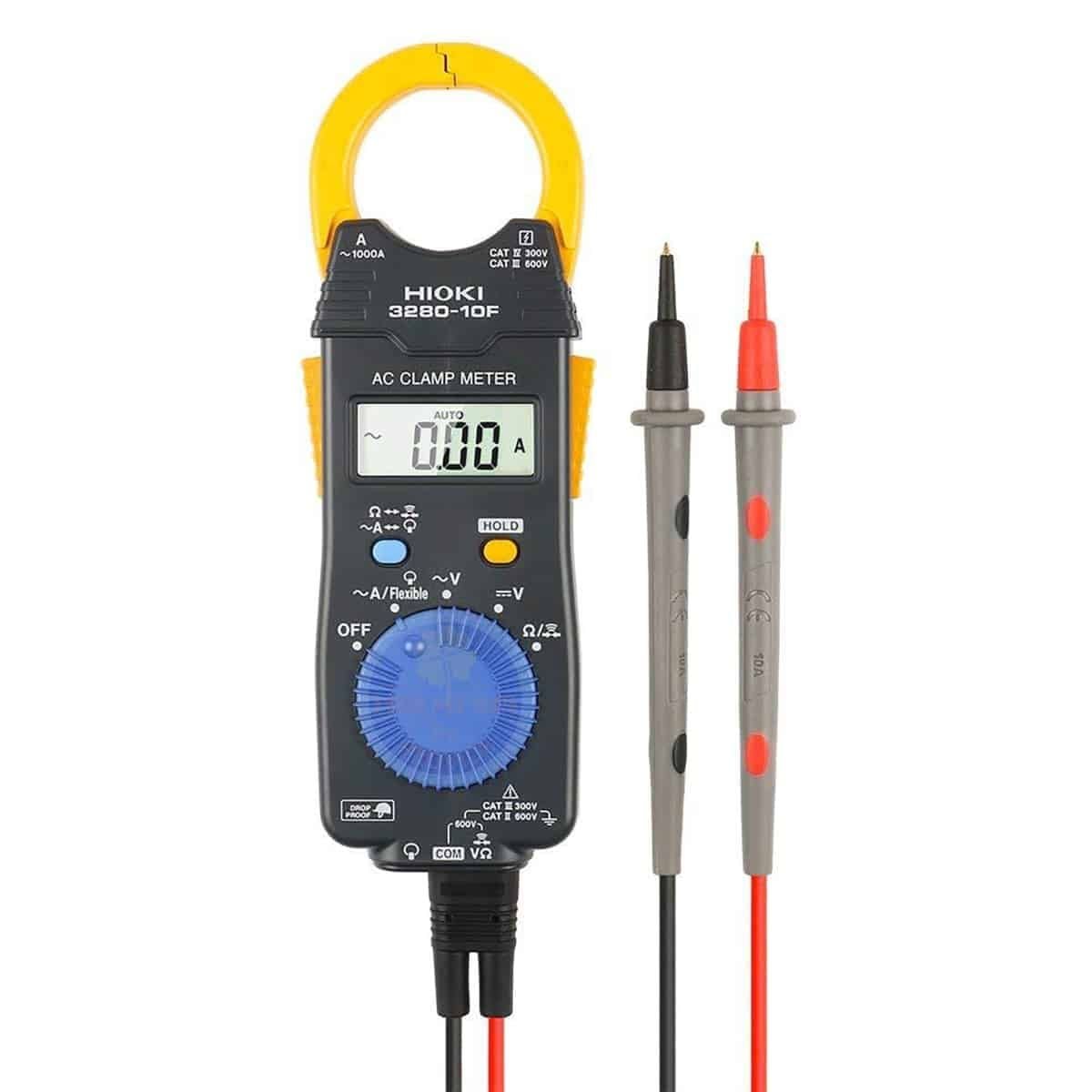

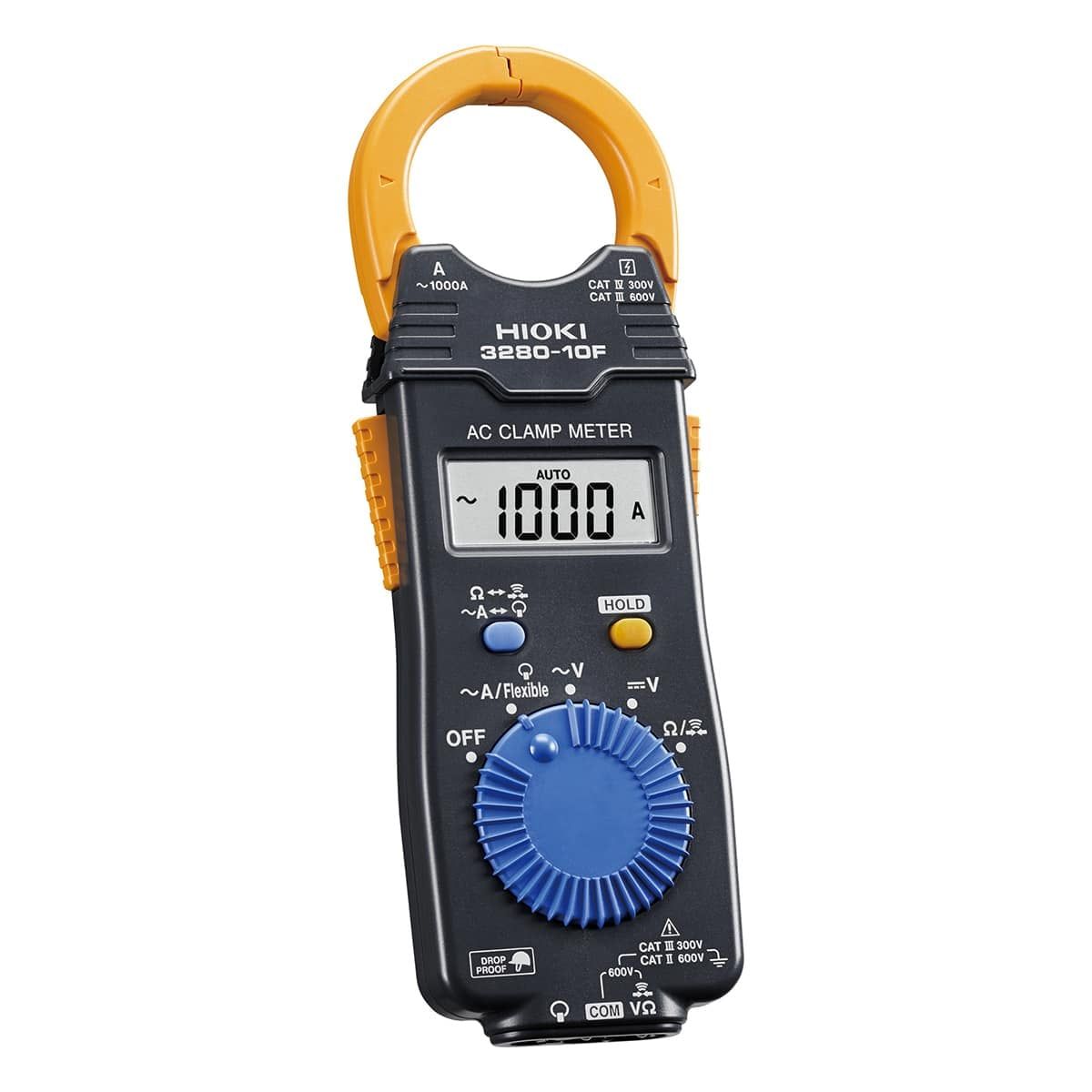

Hioki 3280-10F là dòng thiết bị đo điện dạng ampe kìm (Clamp On Meter) đo dòng xoay chiều (AC) bán chạy bậc nhất toàn cầu đến từ thương hiệu Hioki danh tiếng của Nhật Bản. Được kế thừa từ dòng sản phẩm 3280-10 huyền thoại, phiên bản nâng cấp 3280-10F mang lại những cải tiến vượt trội về mặt thiết kế vật lý lẫn hiệu năng đo lường, trở thành người bạn đồng hành không thể thiếu của mọi kỹ sư, thợ điện và kỹ thuật viên bảo trì.

Sản phẩm sở hữu những đặc tính thiết kế xuất sắc mang tính thực tiễn cao:

Thiết kế siêu mỏng và nhẹ: Độ dày thân máy chỉ vỏn vẹn 16mm và trọng lượng nhẹ 100g, cho phép người dùng dễ dàng cầm nắm thao tác bằng một tay hoặc bỏ vào túi áo, túi quần khi di chuyển trong nhà xưởng hay công trường.
Gọng kìm cải tiến siêu mảnh: Độ dày gọng kìm chỉ 9.5mm với đường kính kìm Ø 33mm giúp dễ dàng luồn lách vào các tủ điện, máng cáp chật hẹp, nơi các sợi dây điện được bố trí dày đặc mà không gặp bất kỳ trở ngại nào.
Độ bền chuẩn công nghiệp: Thân máy có khả năng chịu đựng va đập mạnh khi rơi từ độ cao 1 mét xuống nền bê tông mà không làm ảnh hưởng đến bo mạch bên trong. Thiết bị hoạt động tốt trong dải nhiệt độ khắc nghiệt từ 25^oC đến 65^oC
Khả năng mở rộng linh hoạt: Điểm đặc biệt của ký hiệu "-10F" nằm ở khả năng kết nối trực tiếp với vòng dây đo dòng dạng dẻo Hioki CT6280 (phụ kiện tùy chọn chọn thêm), giúp mở rộng dải đo dòng AC lên tới 4200A và đo được các bó dây có đường kính lớn lên đến 130mm.

2. Thông Số Kỹ Thuật Chi Tiết

Thuộc tính / Chức năng đo	Thông số & Chi tiết kỹ thuật chuyên sâu
Dải đo dòng điện AC (Đo bằng gọng kìm chính)	42.00 A (Dải tần 50Hz - 60Hz: ±1.5% rdg. ±5 dgt.) 420.0 A (Dải tần 50Hz - 60Hz: ±1.5% rdg. ±5 dgt.) 1000 A (Dải tần 50Hz - 60Hz: ±1.5% rdg. ±5 dgt.) (Độ chính xác dải tần mở rộng 45Hz - 1kHz: ± 2.0% rdg. ±5 dgt.)
Dải đo dòng điện AC mở rộng (Khi kết nối cảm biến dẻo CT6280)	420.0 A / 4200 A Độ chính xác: ±1.5% rdg. ±5 dgt. (50Hz - 60Hz)
Dải đo điện áp AC (V AC)	4.200 V đến 600 V, 4 dải đo tự động (Auto-ranging) Độ chính xác: ±1.8% rdg. ±7 dgt. (45Hz đến 500Hz) Trở kháng đầu vào: 10MΩ±10%
Dải đo điện áp DC (V DC)	420.0 mV đến 600 V, 5 dải đo tự động Độ chính xác:±1.0% rdg. ±3 dgt. Trở kháng đầu vào: 11 MΩ ±10% (dải 420mV là ≥ 100MΩ)
Dải đo điện trở (Ω)	420.0 Ω đến 42.00 MΩ, 6 dải đo tự động Độ chính xác: ±2.0\% rdg. ±4 dgt. (ở dải 420Ω đến 420kΩ) Điện áp hở mạch: 3.4V hoặc thấp hơn
Kiểm tra thông mạch (Continuity)	Ngưỡng âm báo: Còi kêu liên tục khi điện trở mạch ≤50Ω ± 40Ω Điện áp hở mạch: ≤3.4V
Hệ số đỉnh (Crest Factor)	≤ 2.5 tại dải dòng 4200 count (giảm dần tuyến tính xuống ≤ 1.5 ở dải 1000A)
Cơ chế đo lượng (Method)	Giá trị trung bình hiệu chỉnh hiệu dụng (Mean Value Rectification)
Màn hình hiển thị (Display)	Màn hình tinh thể lỏng LCD kỹ thuật số Giá trị hiển thị tối đa: 4199 chữ số (counts) Cảnh báo quá dải hiển thị: Chữ "OF" (OverFlow)
Tốc độ lấy mẫu hiển thị	400 ms (khoảng 2.5 lần cập nhật dữ liệu / giây)
Giới hạn bảo vệ quá tải	Đo dòng điện (Gọng kìm): 1000 A AC liên tục Đo điện áp (Que đo): 600 V AC/DC liên tục Đo điện trở/Thông mạch: 600 V AC/DC liên tục
Tiêu chuẩn an toàn điện (EMC)	CAT IV 300 V (Đo dòng điện), CAT III 600 V (Đo dòng điện) CAT III 300 V, CAT II 600 V (Đo điện áp) Tiêu chuẩn an toàn châu Âu: EN61010
Chức năng phụ trợ tích hợp	Data Hold: Giữ giá trị đo tạm thời trên màn hình Auto Power Save: Tự động tắt máy sau 30 phút không thao tác để tiết kiệm pin.
Nguồn cấp năng lượng	01 viên pin Lithium khuy áo CR2032 (3V) Tuổi thọ pin: Khoảng 120 giờ sử dụng liên tục
Đặc tính môi trường làm việc	Nhiệt độ vận hành: -25^oC đến 65^oC (Không ngưng tụ) Độ ẩm vận hành: 80%RH
Thông số cơ khí	Đường kính mở kìm tối đa: Ø33mm Độ dày gọng kìm mảnh: 9.5mm Chịu lực va đập: Chống chịu rơi tự do từ độ cao 1 mét xuống sàn bê tông
Kích thước và Trọng lượng	Kích thước: 57W x 175H x 16D mm Trọng lượng: Khoảng 100 g (đã bao gồm pin)

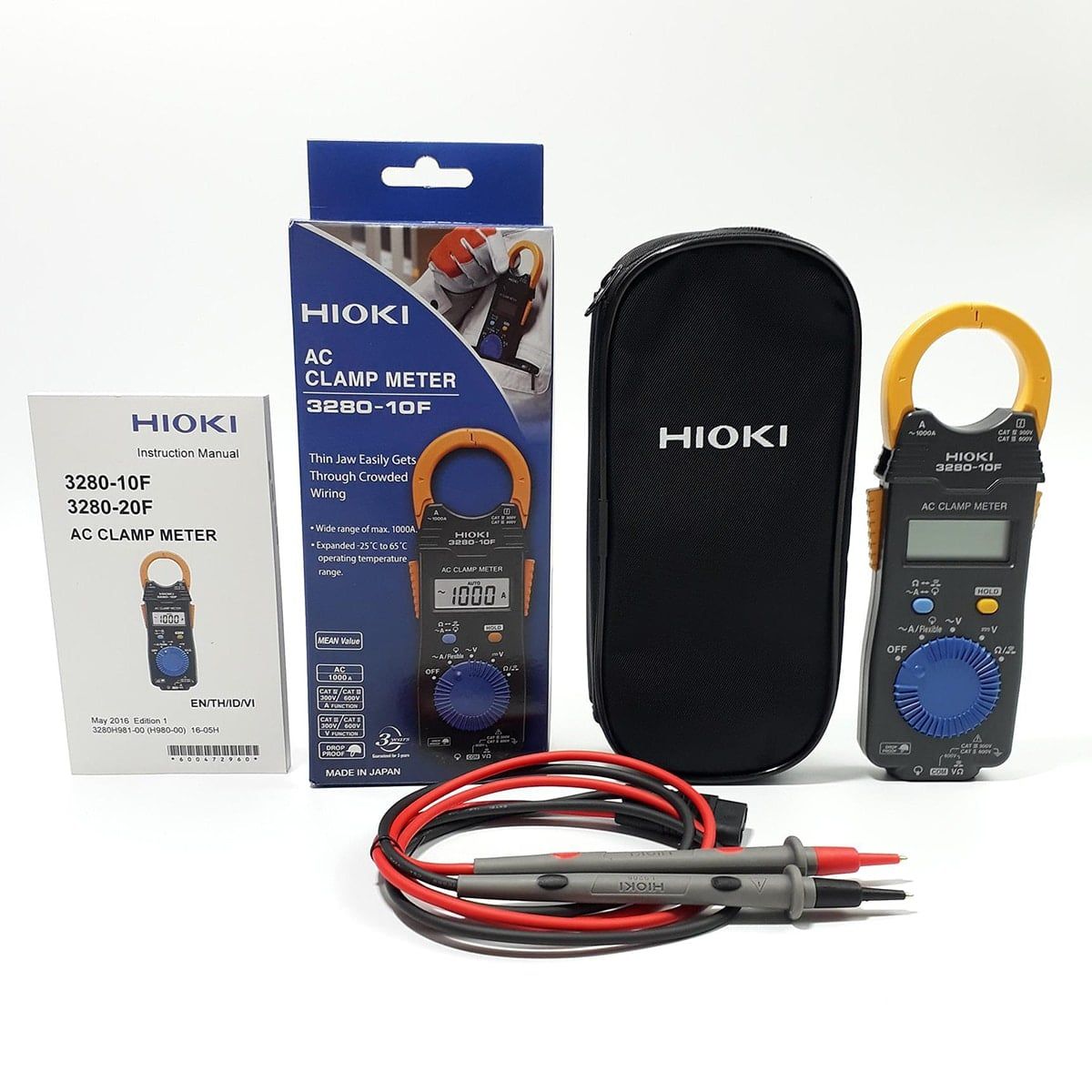

Bộ phụ kiện đi kèm tiêu chuẩn	01 Bao da đựng máy chuyên dụng (Hãng Hioki) 01 Bộ dây đo / Que đo tiêu chuẩn L9208 01 Viên pin CR2032 lắp sẵn trong máy 01 Tài liệu hướng dẫn sử dụng của hãng

3. Hướng Dẫn Sử Dụng Chi Tiết Chuẩn Kỹ Thuật

A. Đo Dòng Điện Xoay Chiều (AC Current):

Xoay núm vặn trung tâm từ vị trí OFF sang vị trí ký hiệu dòng điện ~A.
Bóp lẫy để mở gọng kìm, luồn kìm vào duy nhất 1 sợi dây nguồn cần đo (Nếu kẹp cả 2 dây nóng và nguội cùng lúc, dòng điện tự triệt tiêu lẫn nhau khiến kết quả hiển thị bằng 0).
Buông lẫy để gọng kìm khép kín hoàn toàn. Đảm bảo sợi dây nằm ở vùng trung tâm của gọng kìm để đạt độ chính xác tối ưu.
Đọc giá trị hiển thị trên màn hình LCD. Nếu muốn giữ kết quả để ghi chép, bấm nút HOLD ở cạnh sườn máy.

B. Đo Điện Áp (AC/DC Voltage) và Điện Trở/Thông Mạch:

Cắm que đo màu đen vào giắc cắm COM, que đo màu đỏ vào giắc cắm V/Ω của thiết bị.
Xoay núm vặn sang thang đo tương ứng: Ký hiệu ~V để đo điện áp xoay chiều lưới điện, ký hiệu =V để đo pin/ắc quy, hoặc ký hiệu Ω để kiểm tra điện trở và thông mạch.
Chạm hai đầu kim đo vào hai điểm cần kiểm tra trên mạch điện một cách chắc chắn.
Xem kết quả hiển thị trực quan trên màn hình. Đối với tính năng thông mạch, nếu mạch điện thông suốt, còi sẽ tự động phát tiếng kêu "bíp".

4. Quy Trình Bảo Quản và Kéo Dài Tuổi Thọ Thiết Bị

Để duy trì độ chính xác tuyệt đối và bảo vệ phần cứng máy hoạt động hoàn hảo trong nhiều năm, người dùng cần tuân thủ các nguyên tắc bảo quản sau:

Giữ sạch bề mặt gọng kìm: Phần má tiếp xúc giữa hai nửa gọng kìm khi đóng lại phải luôn sạch sẽ, không bám bụi bẩn, dầu mỡ hay rỉ sét. Bất kỳ khe hở hay dị vật nào xuất hiện ở điểm tiếp xúc này đều làm sai lệch nghiêm trọng kết quả đo dòng điện. Hãy lau nhẹ bằng vải khô, mềm định kỳ.
Tháo pin khi không sử dụng lâu ngày: Nếu thiết bị không được sử dụng trong thời gian từ 1 tháng trở lên, bắt buộc phải tháo viên pin khuy áo CR2032 ra ngoài. Tránh hiện tượng pin tự xả ra axit làm rỉ sét lò xo, ăn mòn các chân tiếp điểm và phá hủy mạch in.
Tránh xa độ ẩm và hóa chất: Tuyệt đối không để ampe kìm ở những nơi ẩm ướt, nơi có hóa chất bay hơi hoặc tiếp xúc trực tiếp dưới ánh nắng mặt trời gắt trong thời gian dài. Khi không sử dụng, hãy cất máy vào bao da chuyên dụng đi kèm.
Không đo quá tải danh định: Tuyệt đối không cố gắng đo các dòng điện vượt quá 1000A hoặc điện áp vượt quá 600V để tránh làm đứt cầu chì bảo vệ, cháy bo mạch hoặc gây nguy hiểm trực tiếp đến an toàn tính mạng của người vận hành.

*Lưu ý an toàn điện: Trước khi thực hiện bất kỳ phép đo điện áp cao nào, hãy kiểm tra kỹ vỏ bọc cách điện của dây đo (que đo). Nếu phát hiện dây bị rạn nứt, hở lõi đồng, hãy thay thế que đo mới ngay lập tức để đảm bảo an toàn.
