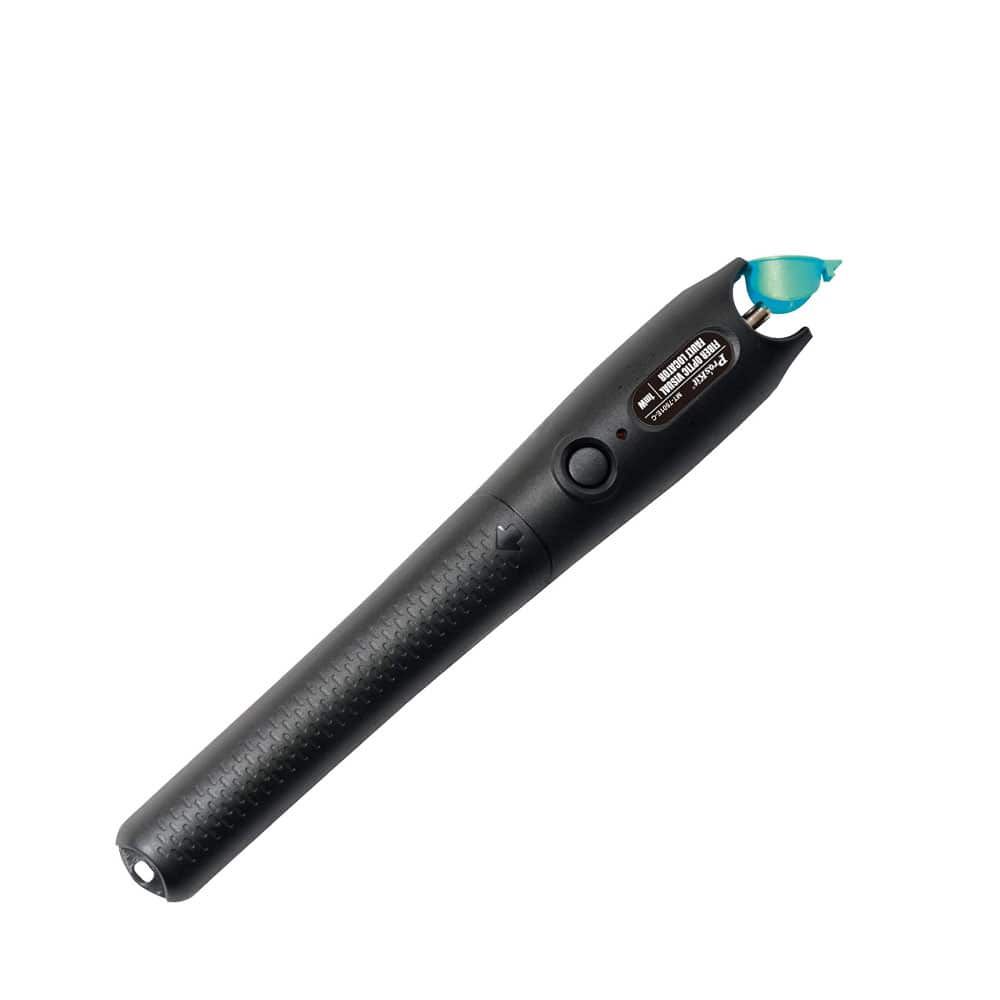

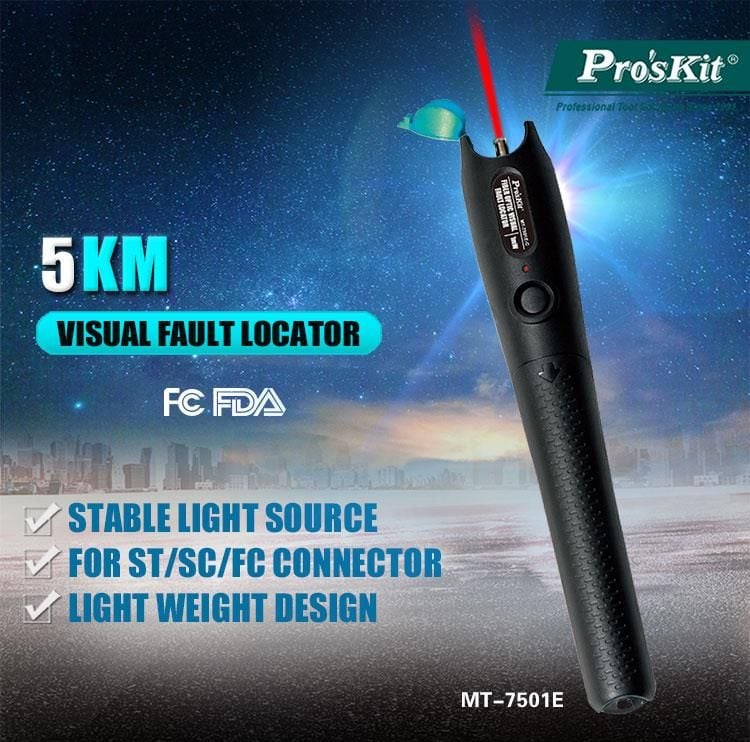

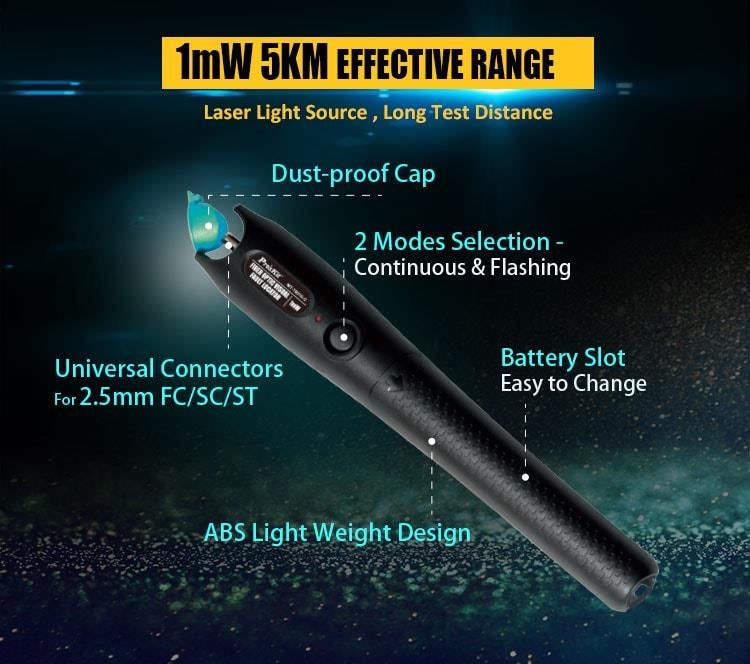

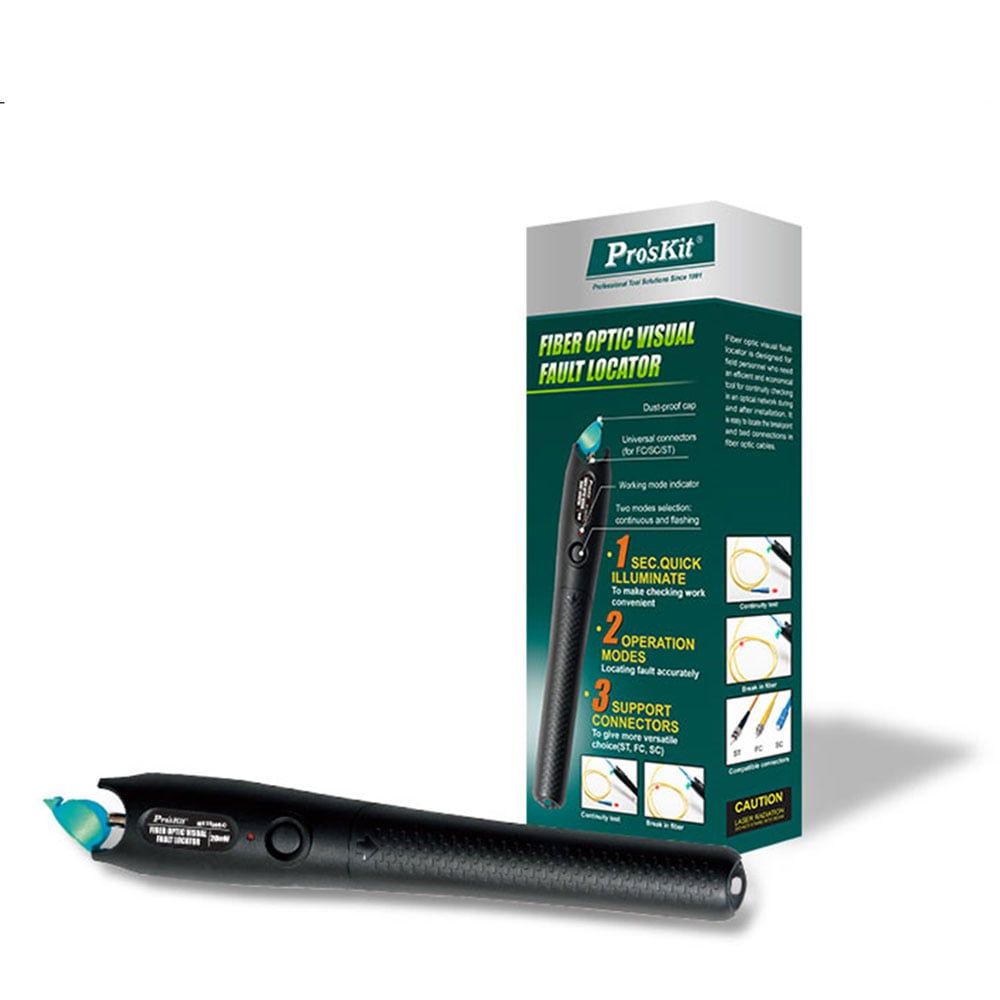

Bút test quang Pro’sKit MT-7501E là một thiết bị phát hiện lỗi trên sợi quang (Visual Fault Locator – VFL) nhỏ gọn, dễ mang theo và sử dụng. Với thiết kế vỏ ABS nhẹ, bút cho khả năng kiểm tra nhanh tính liên tục của cáp quang, xác định điểm đứt, uốn cong hoặc kết nối kém trên sợi quang trong phạm vi ngắn.

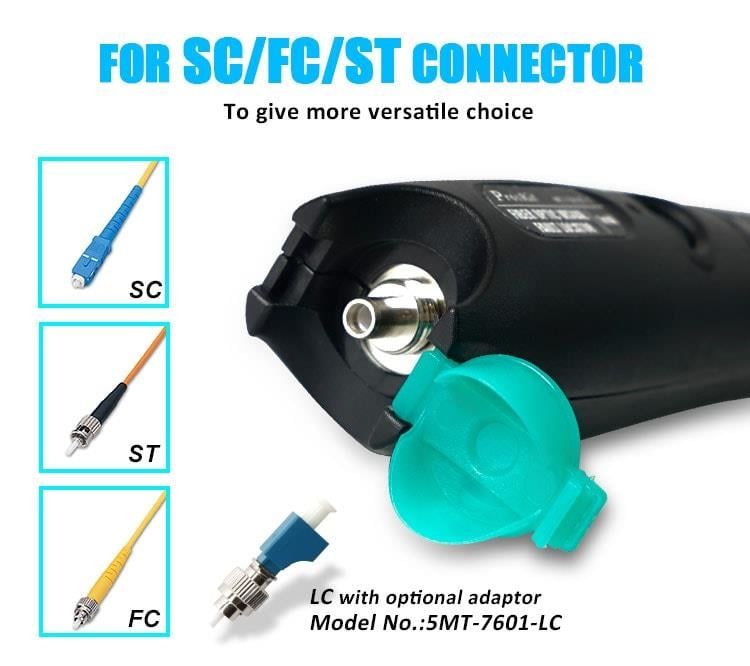

MT-7501E hỗ trợ đầu nối phổ biến 2.5mm (FC / SC / ST), phù hợp với hầu hết các loại cáp quang tiêu chuẩn. Nắp bảo vệ đầu laser được thiết kế chống bụi và va đập, giúp bảo vệ linh kiện bên trong khi làm việc tại hiện trường hoặc trong môi trường khắc nghiệt.

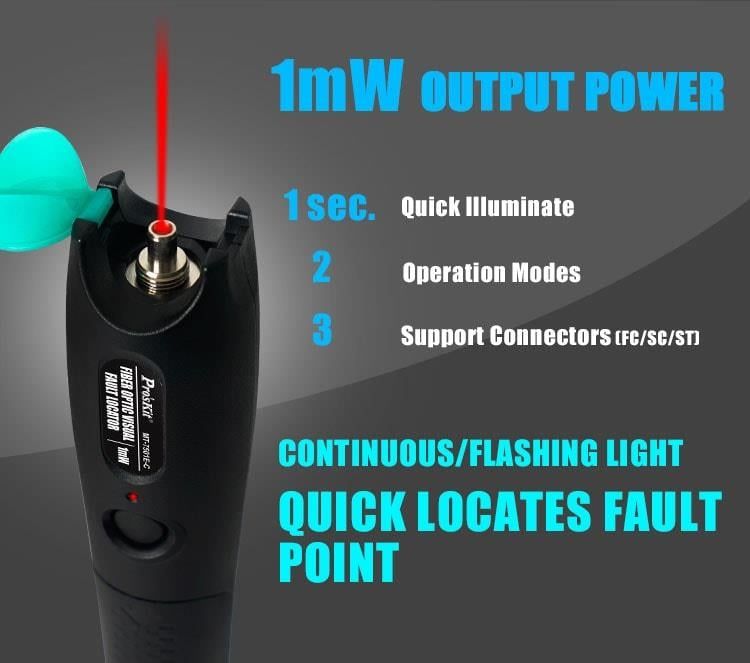

Thiết bị có hai chế độ hoạt động là liên tục (Continuous) và nhấp nháy (Flashing), giúp người dùng linh hoạt hơn trong việc kiểm tra mạng quang. Ngoài ra, bút sử dụng nguồn là 2 pin AA nên dễ dàng thay thế khi cần.

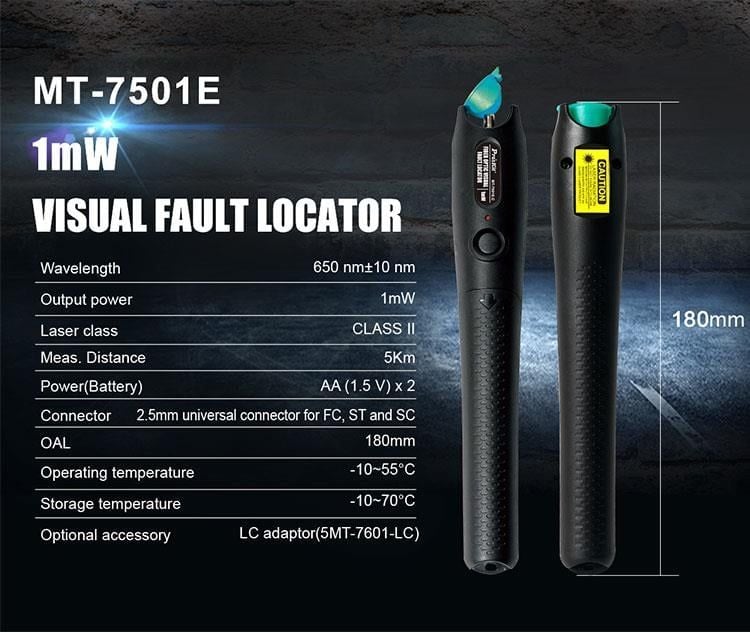

Thông số kỹ thuật
Thông số
Giá trị / Mô tả
Model
MT-7501E
Loại thiết bị
Visual Fault Locator (VFL)
Bước sóng
650 nm ± 10 nm
Công suất phát
1 mW
Cấp độ laser
Class II
Khoảng cách kiểm tra (sợi quang)
~ 3–5 km
Nguồn điện
2 × pin AA (1.5 V)
Đầu nối quang
2.5 mm (universal cho FC / SC / ST)
Chiều dài thân (OAL)
~ 180 mm
Nhiệt độ hoạt động
-10 °C đến +55 °C
Nhiệt độ bảo quản
-10 °C đến +70 °C
Phụ kiện tùy chọn ( có thể lắp thêm)
Adapter LC 1.25 mm (mã 5MT-7601-LC) ko đi kèm
Hướng dẫn sử dụng
Chuẩn bị
Lắp 2 pin AA (1.5 V) vào bút theo đúng cực.
Đảm bảo đầu nối quang (FC / SC / ST) của sợi cần kiểm tra sạch và không bụi.
Kết nối cáp quang
Gắn đầu nối của bút vào sợi quang cần test. Do bút hỗ trợ universal 2.5 mm nên tương thích với nhiều chuẩn.
Chọn chế độ hoạt động
Bật công tắc nguồn.
Chọn giữa Continuous (liên tục) hoặc Flashing (nhấp nháy) tùy vào điều kiện công việc và ánh sáng môi trường.

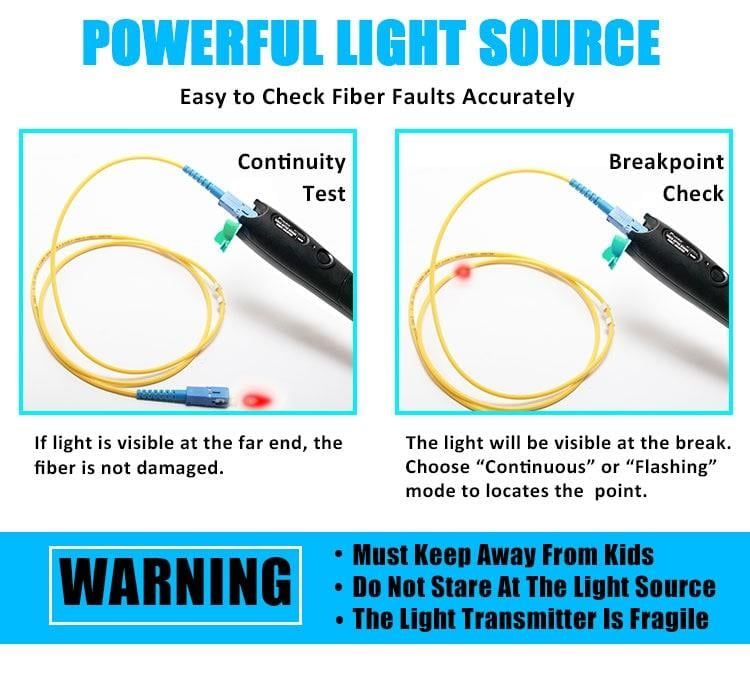

Kiểm tra lỗi
Quan sát ánh sáng đỏ phát ra từ sợi quang hoặc tại các điểm nối / mối hàn: nếu có ánh sáng rò rỉ, đó có thể là điểm lỗi (đứt, uốn cong, kết nối kém).
Di chuyển dọc sợi quang hoặc di chuyển đầu bút để xác định rõ vị trí lỗi.
Tắt và tháo
Sau khi hoàn thành kiểm tra, tắt bút, sau đó tháo đầu nối nếu cần di chuyển hoặc cất giữ.
Nếu không sử dụng trong thời gian dài, nên tháo pin để tránh rò điện hoặc oxi hóa.
Bảo quản
Giữ bút ở nơi khô ráo, tránh môi trường ẩm ướt hoặc có bụi nhiều.
Luôn đậy nắp bảo vệ đầu laser khi không sử dụng để tránh trầy xước hoặc hỏng đầu nối.
Thường xuyên kiểm tra pin; nếu pin bị rò rỉ hoặc yếu, thay mới để đảm bảo công suất phát ổn định.
Tránh va đập mạnh với bút hoặc đầu laser để bảo vệ cấu trúc bên trong.
Sau khi sử dụng, nên lau sạch đầu nối và bút bằng vải mềm khô để loại bỏ bụi bẩn.
Ưu điểm nổi bật & Ứng dụng
Nhỏ gọn & dễ di động: Thiết kế dạng bút, trọng lượng nhẹ, rất phù hợp cho công việc thi công và bảo trì mạng quang tại hiện trường.
Tương thích phổ biến: Hỗ trợ đầu nối FC / SC / ST, dễ dàng sử dụng với nhiều loại cáp quang tiêu chuẩn.
Chế độ linh hoạt: Có cả chế độ sáng liên tục và nhấp nháy, giúp xác định lỗi tốt hơn trong các điều kiện ánh sáng khác nhau.
Chi phí hiệu quả: Công suất 1 mW giúp kiểm tra khoảng cách lên đến vài km, đáp ứng nhu cầu cơ bản/trung bình mà không cần VFL công suất cao.
Phù hợp: Dùng trong thi công cáp, bảo trì mạng FTTH, kiểm tra kết nối quang, tìm điểm lỗi.
