Cáp đồng trục JaveYuan RG58-A/U (50 ohm)

Cáp đồng trục RG58A/U JaveYuan là loại cáp đồng trục 50 ohm được sử dụng phổ biến trong các ứng dụng truyền tín hiệu tần số vô tuyến (RF), truyền thông dữ liệu và kết nối thiết bị đo lường. Dưới đây là thông tin chi tiết về sản phẩm này:

 Thông số kỹ thuật

• Tên sản phẩm: Cáp đồng trục RG58A/U JaveYuan
• Thương hiệu: JaveYuan (Đài Loan)
• Impedance (Trở kháng): 50 Ω
• Tốc độ truyền sóng (Velocity Factor): 0.66
• Điện dung: ~82 pF/m
• Điện áp chịu đựng tối đa: 300V
• Đường kính ngoài: ~4.95 mm
• Trọng lượng: ~37 g/m
• Suy hao tín hiệu:
  • ~10.8 dB/100m tại 50 MHz
  • ~70.5 dB/100m tại 1 GHz

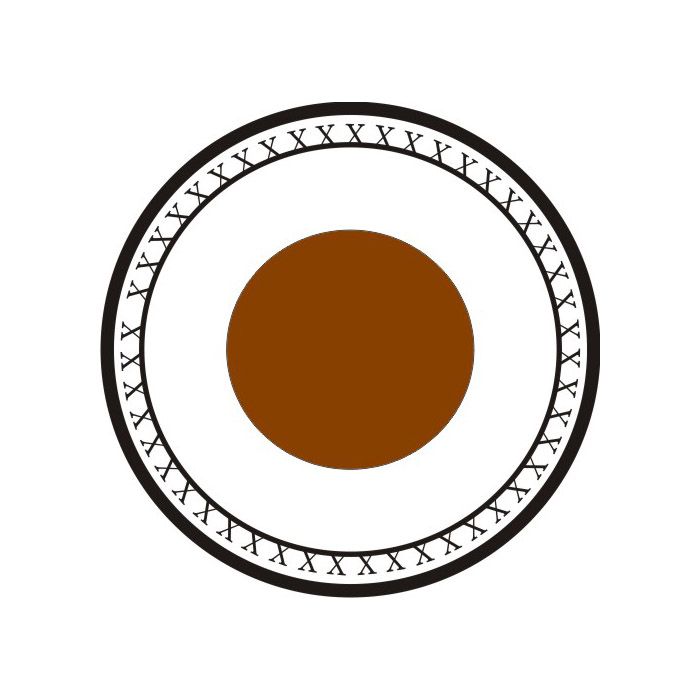

 Cấu tạo chi tiết

1. Dây dẫn trung tâm (Inner Conductor): Dạng sợi mềm, gồm 19 sợi đồng xoắn lại, giúp tăng độ linh hoạt so với lõi đồng đặc.
2. Lớp cách điện (Dielectric): Thường làm từ polyethylene (PE) rắn, đảm bảo cách điện tốt và ổn định điện dung.
3. Lớp chắn (Shielding): Lưới đồng bện với độ phủ từ 70% đến 95%, giúp giảm nhiễu điện từ và bảo vệ tín hiệu.
4. Vỏ ngoài (Jacket): Làm từ polyethylene (PE), có khả năng chống ẩm và chịu được điều kiện môi trường khắc nghiệt.
