Đầu mỏ hàn Pro'skit 5SI-131-3.2D ( cho SI-131B SI-253B SI-139NB )

Mô tả chi tiết

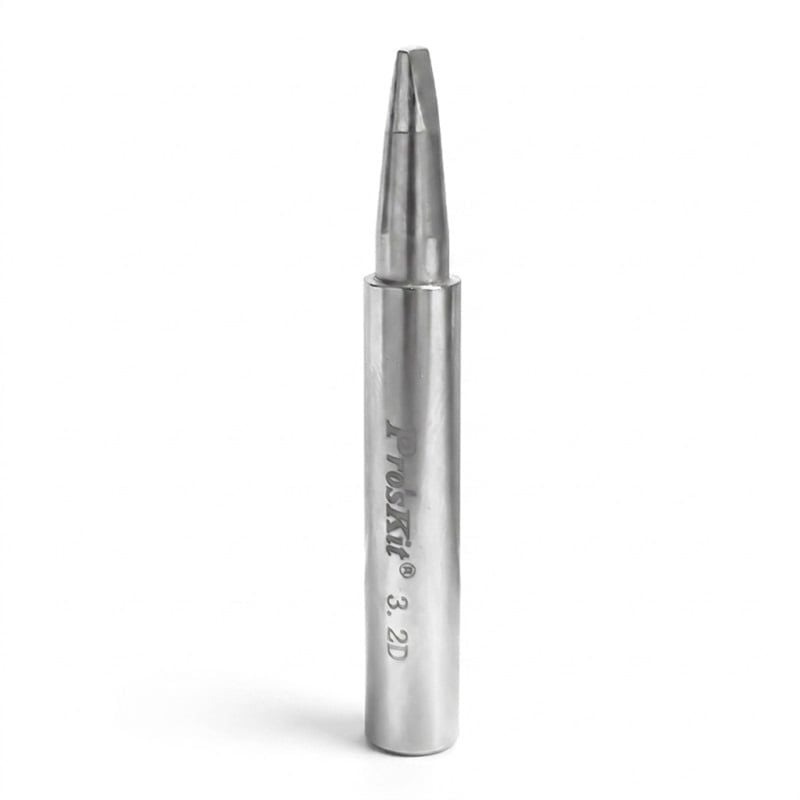

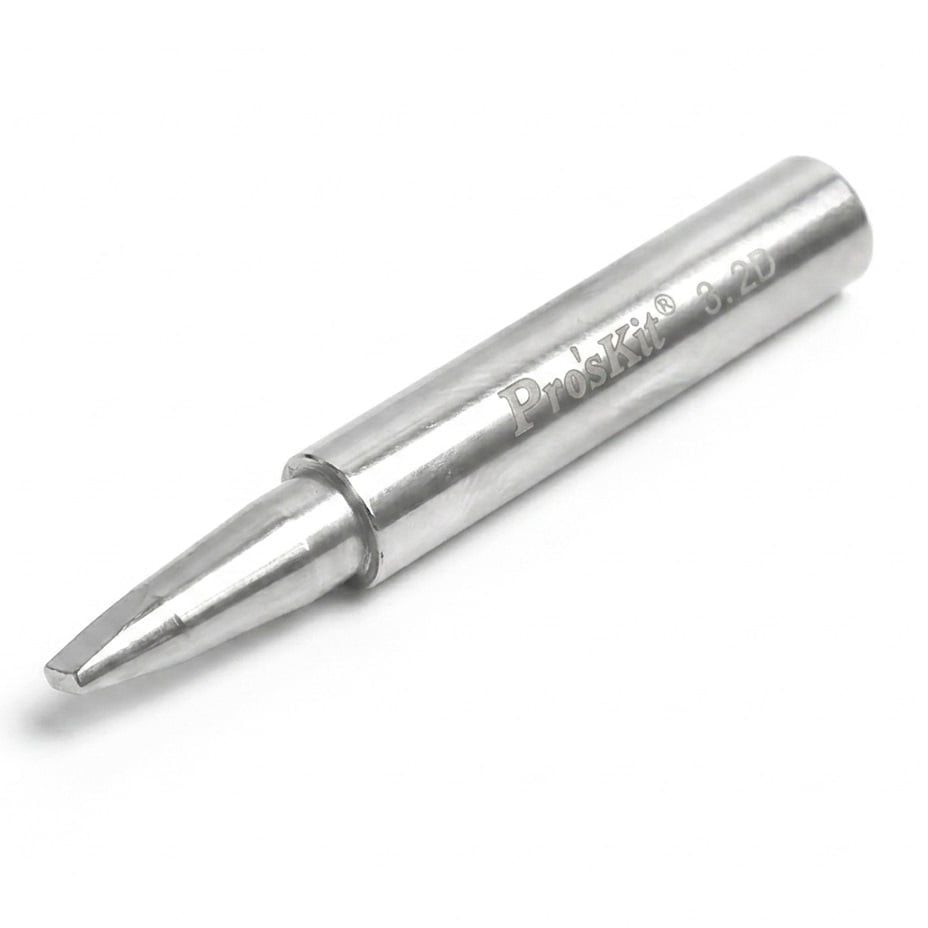

Pro'sKit 5SI-131-3.2D là đầu mỏ hàn thay thế cao cấp dạng vát dẹp (D-type / Chisel type), được sản xuất từ hợp kim đồng đỏ chất lượng cao với khả năng truyền nhiệt vượt trội. Sản phẩm được thiết kế chuyên dụng và tương thích hoàn hảo với các dòng mỏ hàn điều chỉnh nhiệt độ cầm tay phổ biến của Pro'sKit như SI-131B, SI-253B và SI-139NB.

Với thiết kế đầu hàn hình nêm có độ rộng mặt vát lên tới 3.2 mm, loại đầu hàn này cung cấp diện tích tiếp xúc nhiệt lớn và ổn định. Điều này cực kỳ hiệu quả cho việc xử lý các mối hàn cần lượng nhiệt cao, nhanh chóng như: hàn dây điện tiết diện lớn, các đầu nối (connector) công suất, linh kiện chân cắm (DIP) cỡ trung bình, hoặc vệ sinh các bệ hàn lớn trên bo mạch. Lớp mạ đặc biệt bên ngoài giúp chống ăn mòn từ nhựa thông/thiếc hàn và tăng tuổi thọ sử dụng đáng kể.

Thông số kỹ thuật

• Mã sản phẩm: 5SI-131-3.2D
• Loại đầu hàn: Dạng D (Vát dẹp / Hình nêm - Chisel type)
• Độ rộng mặt vát (w): 3.2 mm
• Độ dày mặt vát (t): ~0.6 mm
• Góc vát nghiêng : ~60° (Tạo hình nêm sắc nét)
• Chiều dài phần lưỡi vát: 18.5 mm
• Tổng chiều dài: 56.0 mm (Sai số ±0.5mm)
• Đường kính ngoài thân (OD): 8.1 mm
• Đường kính trong (ID - Lỗ lắp ruột sưởi): 5.8 mm
• Chất liệu: Lõi đồng đỏ, mạ hợp kim tổng hợp chống oxy hóa
• Tương thích: Mỏ hàn Pro'sKit SI-131B, SI-253B SI-139NB và các dòng mỏ hàn dùng chuẩn mũi tương tự.

Hướng dẫn sử dụng

Thay thế đầu mỏ hàn:

1. Quan trọng: Rút điện mỏ hàn và chờ cho thiết bị nguội hoàn toàn trước khi thao tác thay thế.
2. Vặn ngược chiều kim đồng hồ để tháo ống chụp cố định (nut) và ống bảo vệ bên ngoài. Rút đầu mỏ hàn cũ ra khỏi bộ phận ruột sưởi ceramic.
3. Lắp đầu mỏ hàn 5SI-131-3.2D mới vào, đẩy nhẹ nhàng cho đến khi đáy lỗ mũi hàn chạm sát lõi nhiệt. Lắp lại ống bảo vệ và ống chụp cố định chắc chắn (vừa tay, không siết quá chặt).

Bảo quản và vệ sinh:

1. Trước khi tắt máy: Hãy làm sạch đầu hàn bằng bọt biển ẩm hoặc bùi nhùi đồng chuyên dụng, sau đó tráng một lớp thiếc mỏng (tinning) lên toàn bộ bề mặt vát dẹp 3.2mm. Điều này giúp tạo màng bảo vệ ngăn chặn sự oxy hóa bề mặt khi nguội.
2. Trong khi hàn: Tránh sử dụng lực tì mạnh lên đầu mũi để bẩy linh kiện. Không gõ mạnh đầu mỏ hàn vào vật cứng.
3. Vệ sinh định kỳ: Không sử dụng các vật liệu mài mòn mạnh (như giấy nhám, giũa kim loại) để vệ sinh, tránh làm bong tróc lớp mạ bảo vệ dẫn nhiệt, khiến mũi hàn bị đen và hỏng nhanh chóng.

Lưu ý an toàn:

1. Luôn đặt mỏ hàn trên giá đỡ cách điện, chịu nhiệt khi đang nóng hoặc không sử dụng.
2. Thực hiện hàn ở nơi có thông gió tốt để tránh tích tụ khói thiếc hàn gây hại cho sức khỏe.
3. Sử dụng đúng model tương thích để đảm bảo hiệu suất nhiệt ổn định và tránh làm hỏng ruột sưởi của máy do kích thước không vừa.
