Đồng hồ đo quang 4 trong 1 Pro'skit MT-7615

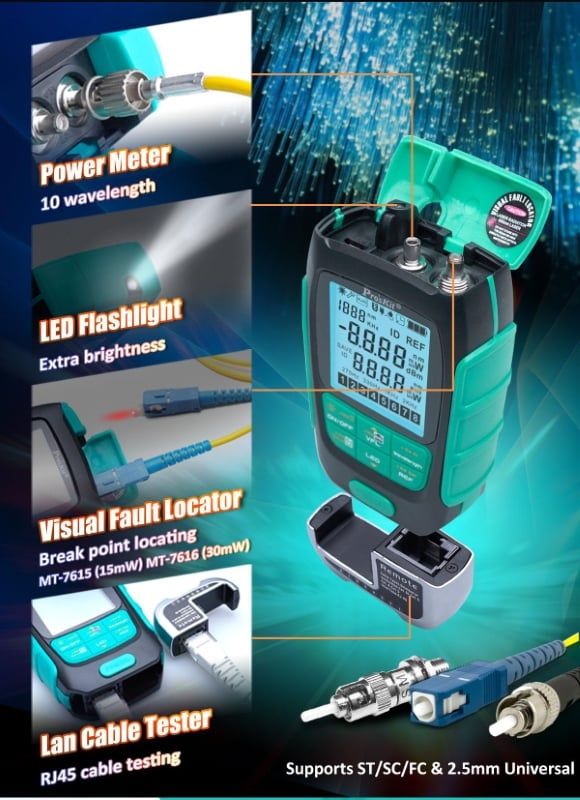

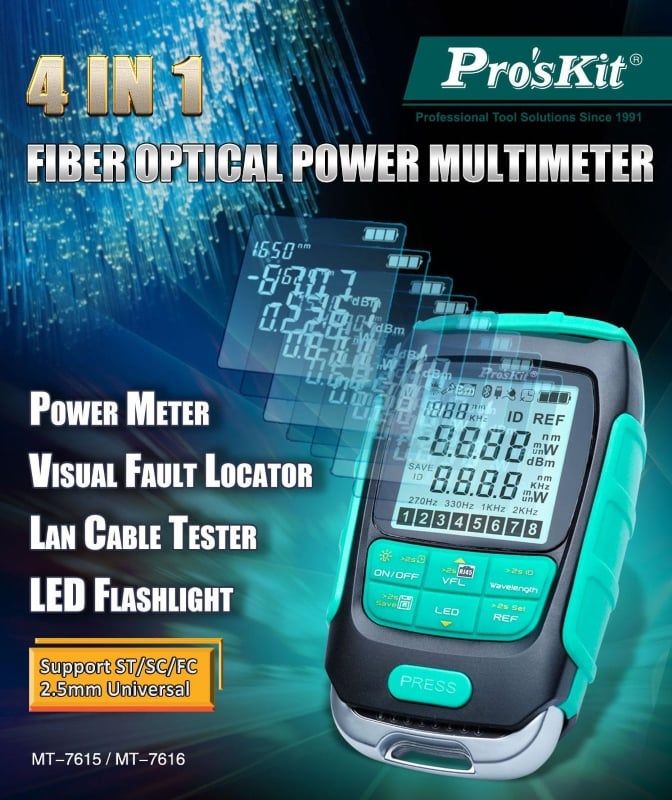

Pro'sKit MT-7615 là một đồng hồ đo quang học tích hợp 4 chức năng chính:

1. Đo công suất quang (Optical Power Meter - OPM): Đo mức công suất tín hiệu quang trong hệ thống cáp quang.
2. Kiểm tra cáp quang (Visual Fault Locator - VFL): Phát hiện điểm đứt gãy hoặc lỗi trên sợi quang bằng ánh sáng đỏ.
3. Kiểm tra cáp mạng (LAN Cable Tester): Xác định tình trạng kết nối của cáp mạng RJ45.
4. Đèn pin (LED Flashlight): Hỗ trợ làm việc trong điều kiện thiếu sáng.

Đặc điểm nổi bật

• Thiết kế nhỏ gọn: Kích thước tiện lợi (98 x 59 x 27 mm), trọng lượng nhẹ (~100g), dễ mang theo khi làm việc ngoài hiện trường.
• Đa năng: Kết hợp 4 công cụ trong một thiết bị, giảm thiểu việc sử dụng nhiều dụng cụ riêng lẻ.

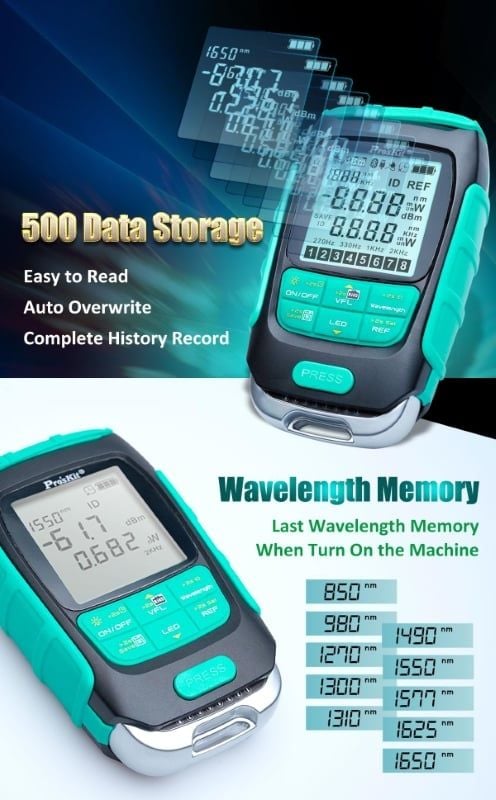

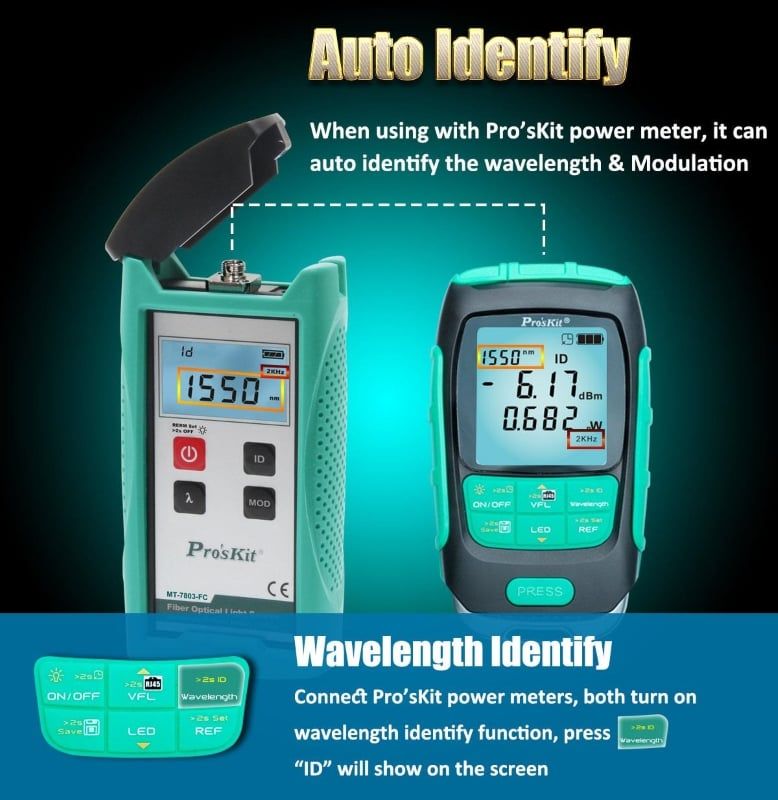

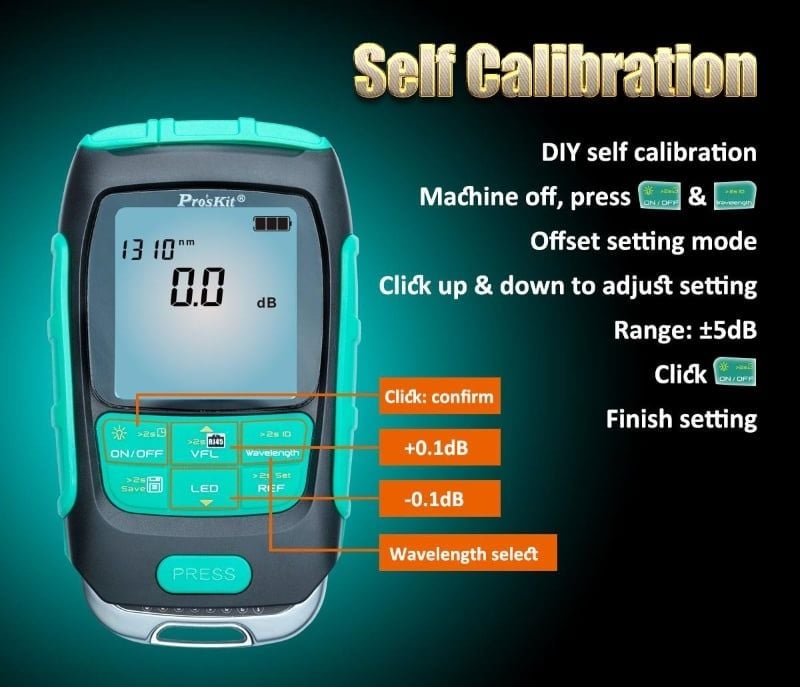

• Tính năng thông minh: Hỗ trợ lưu trữ dữ liệu (500 bản ghi), tự hiệu chỉnh (self-calibration), và nhận diện bước sóng (Wavelength ID) khi kết hợp với thiết bị Pro'sKit tương thích.

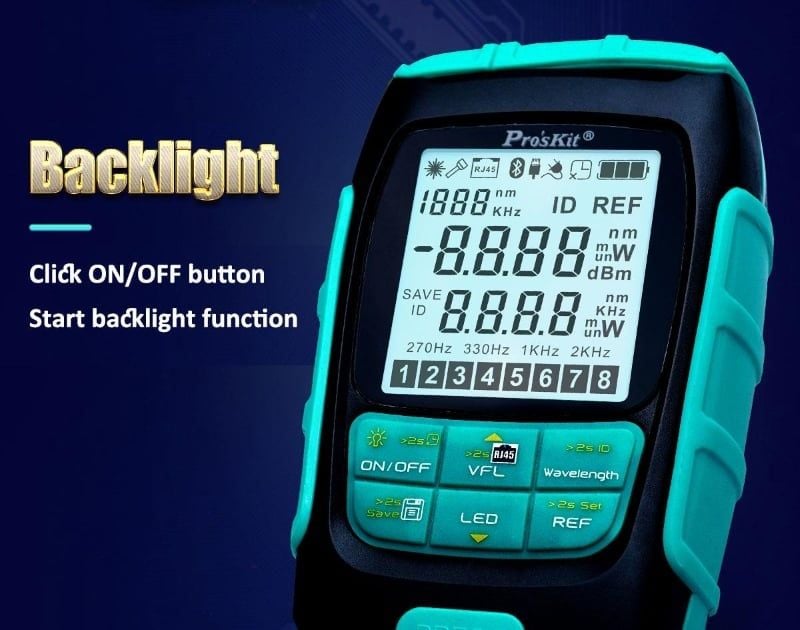

• Dễ sử dụng: Màn hình LCD backlight, nút bấm trực quan, và chế độ tự động tắt nguồn sau 10 phút không hoạt động.

Ứng dụng thực tế

• Đo công suất tín hiệu quang trong mạng FTTH, viễn thông, hoặc hệ thống truyền dẫn quang.

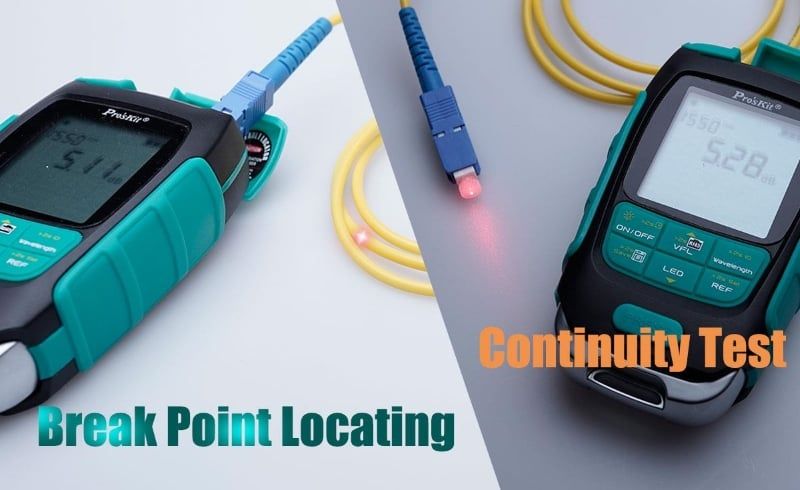

• Phát hiện điểm lỗi (đứt gãy, uốn cong) trên sợi quang bằng VFL.
• Kiểm tra tính liên tục, ngắn mạch, hoặc lỗi đấu nối trên cáp mạng LAN (RJ45).
• Hỗ trợ làm việc trong không gian tối nhờ đèn LED.

Thông số kỹ thuật

Dưới đây là các thông số kỹ thuật chi tiết của Pro'sKit MT-7615:

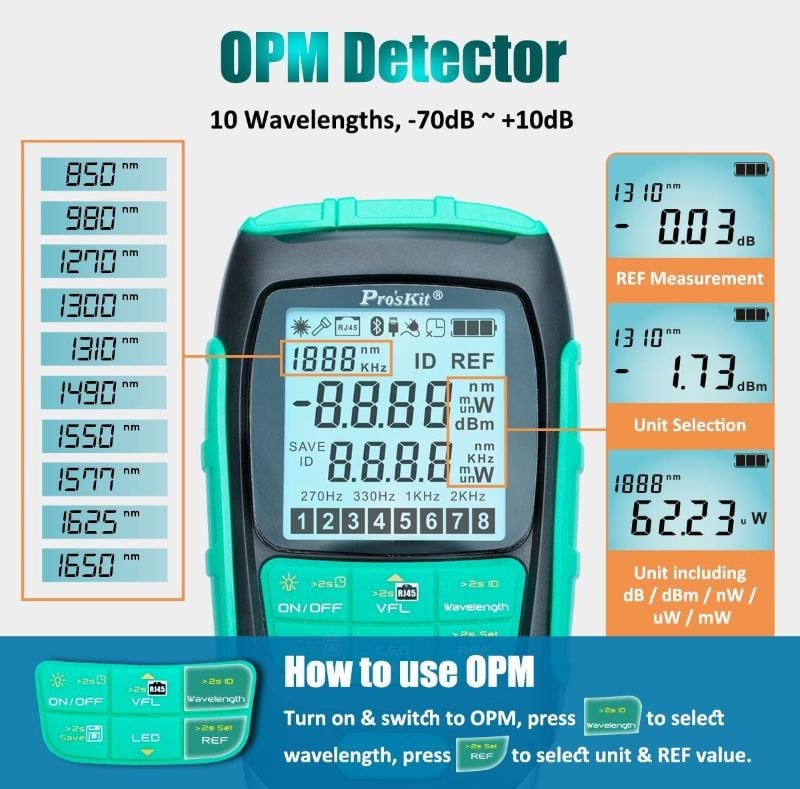

1. Đo công suất quang (Optical Power Meter)

• Loại cảm biến: InGaAs (Indium Gallium Arsenide).
• Dải bước sóng phản hồi: 700 - 1700 nm.
• Bước sóng đo: 850 nm, 980 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm, 1650 nm.
• Dải đo: -70 dBm đến +10 dBm.
• Độ phân giải: 0.01 dB.
• Độ chính xác:
  • ±0.2 dB (tại 1310 nm, 1550 nm).
  • ±0.3 dB (tại 1490 nm, 1625 nm, 1650 nm).
  • ±0.4 dB (tại 850 nm, 980 nm, 1300 nm).
• Đơn vị đo: dB, dBm, mW, µW, nW.
• Phát hiện tần số điều chế: 270 Hz, 1 kHz, 2 kHz.

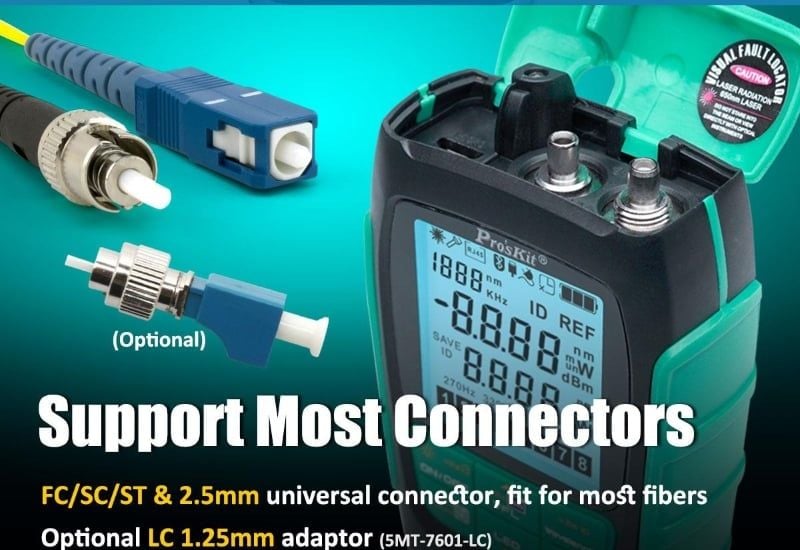

• Đầu nối quang: 2.5 mm Universal (hỗ trợ FC, SC, ST với adapter).
• Bộ nhớ dữ liệu: Lưu trữ 500 giá trị đo.

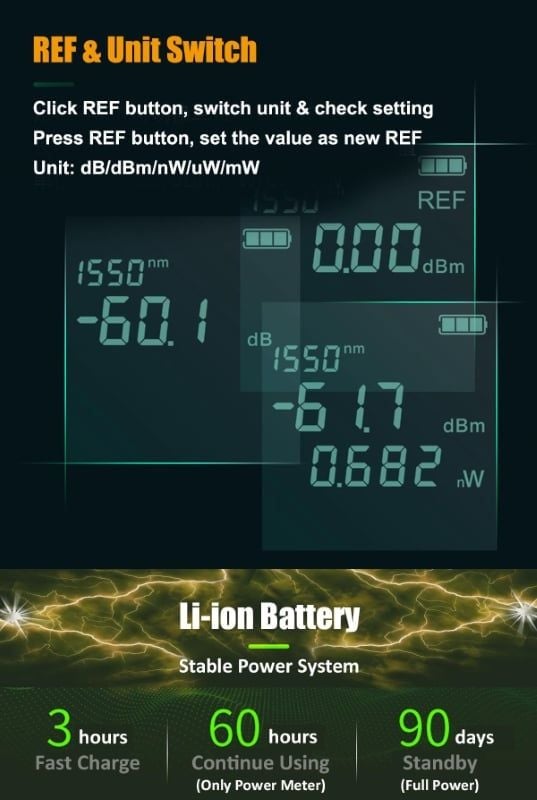

• Tính năng bổ sung: Tự hiệu chỉnh, cài đặt giá trị tham chiếu (REF), nhận diện bước sóng (Wavelength ID).

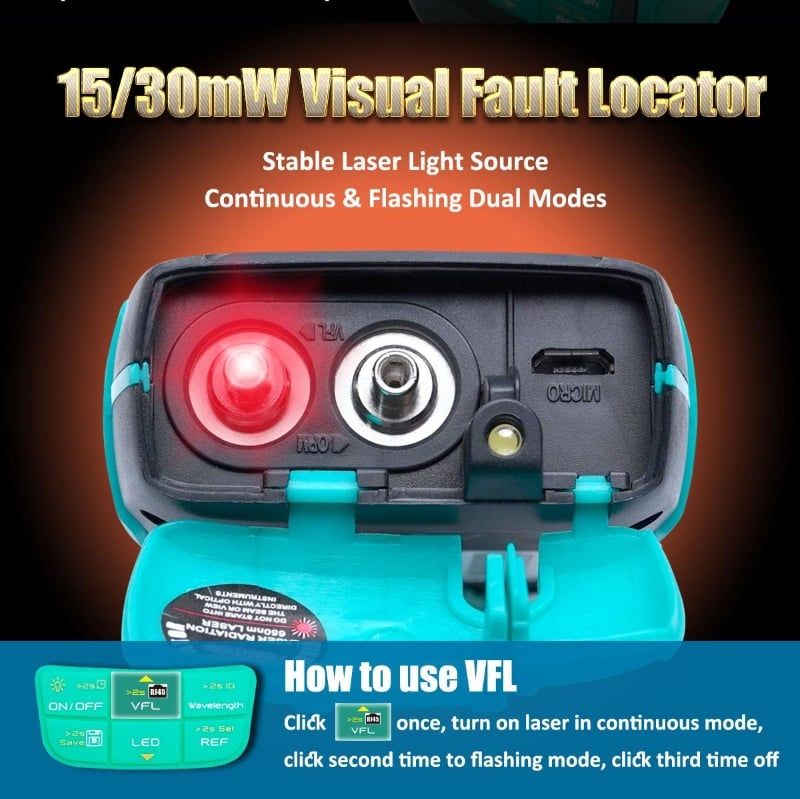

2. Kiểm tra cáp quang (Visual Fault Locator - VFL)

• Công suất đầu ra: 15 mW.
• Bước sóng: 650 ± 20 nm (ánh sáng đỏ).
• Khoảng cách phát hiện: 10-12 km (trên sợi quang đơn mode).
• Chế độ hoạt động: Liên tục (Continuous) hoặc nhấp nháy (Flashing).
• Đầu nối VFL: 2.5 mm Universal.

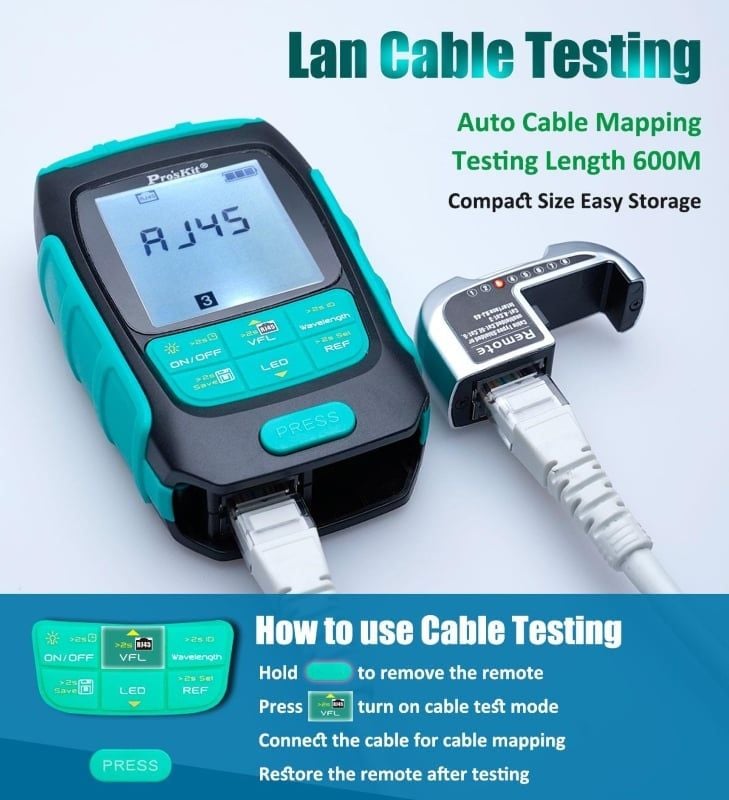

3. Kiểm tra cáp mạng (LAN Cable Tester)

• Loại cáp hỗ trợ: UTP (RJ45 / 8P8C).
• Chức năng: Kiểm tra bản đồ dây (cable mapping), phát hiện ngắn mạch, đứt dây.
• Chiều dài đo tối đa: 600 m.
• Hiển thị: Đèn LED chỉ thị trạng thái từng cặp dây.

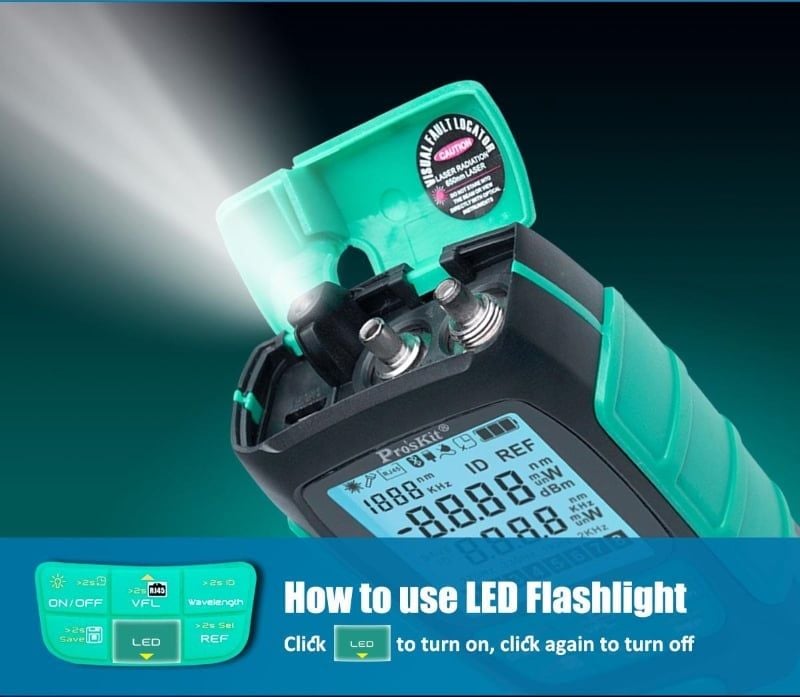

4. Đèn pin (LED Flashlight)

• Nguồn sáng: LED trắng.
• Công suất: Đủ để hỗ trợ chiếu sáng trong điều kiện tối.

Thông số chung

• Nguồn điện: Pin Li-ion 3.7V / 450 mAh (sạc qua cổng Micro USB).
• Thời gian hoạt động:
  • 50 giờ (chỉ dùng OPM).
  • Thời gian dùng VFL sẽ ngắn hơn tùy mức sử dụng.
• Thời gian sạc: Trong vòng 24 giờ (sử dụng adapter 5V/1A).
• Màn hình: LCD với đèn nền (backlight).
• Kích thước: 98 x 59 x 27 mm.
• Trọng lượng: ~100g (bao gồm pin).
• Nhiệt độ hoạt động: -10°C đến +50°C (<90% độ ẩm tương đối).
• Nhiệt độ bảo quản: -20°C đến +70°C.

Phụ kiện đi kèm

• Túi đựng bảo vệ.
• Cáp sạc Micro USB.
• Hướng dẫn sử dụng.
• Adapter đầu nối quang (FC/SC/ST tùy phiên bản).

Lưu ý khi sử dụng

• Không nhìn trực tiếp vào ánh sáng đỏ của VFL để tránh tổn thương mắt.
• Giữ đầu nối quang sạch sẽ, đậy nắp bảo vệ khi không sử dụng.
• Sạc pin khi mức dưới 20% để tránh giảm tuổi thọ pin; không để pin cạn kiệt trong thời gian dài.
• Bảo quản thiết bị ở nơi khô ráo, tránh ẩm ướt.

Thông tin bổ sung

• Thương hiệu: Pro'sKit (Đài Loan), nổi tiếng với các dụng cụ chất lượng cao trong lĩnh vực viễn thông.
• Xuất xứ: Sản xuất tại Đài Loan hoặc Trung Quốc (tùy lô hàng, đạt tiêu chuẩn Pro'sKit).
