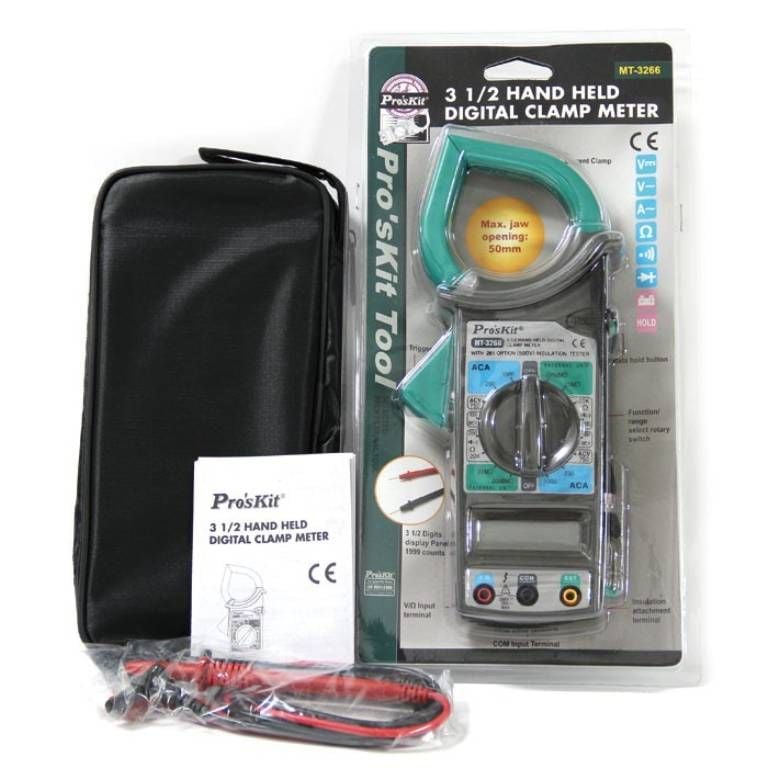

Pro'skit MT-3266 là đồng hồ kẹp dòng kỹ thuật số 3 1/2 số (hiển thị tối đa 1999), chuyên dụng để đo dòng điện AC, điện áp AC/DC, điện trở, kiểm tra thông mạch và điện trở cách điện cao (với phụ kiện cách điện 500V tùy chọn). Thiết kế chắc chắn, dễ sử dụng, với công tắc xoay tích hợp chức năng chọn thang đo và bật/tắt nguồn trên cùng một nút.
Thiết bị hỗ trợ đo dòng lên đến 1000A AC, điện áp lên đến 1000V DC và 750V AC. Màn hình LCD rõ ràng, tích hợp chức năng giữ dữ liệu (Data Hold), cảnh báo pin yếu và hoạt động bằng pin 9V thông dụng. MT-3266 phù hợp cho kỹ thuật viên điện, bảo trì hệ thống điện công nghiệp, hoặc sử dụng trong đào tạo kỹ thuật.
Thông số kỹ thuật
Thông số chung
Đặc điểm
Giá trị
Hiển thị
Màn hình LCD 3 1/2 số, tối đa 1999
Nguồn điện
Pin 9V (kiềm hoặc carbon-zinc)
Thời lượng pin
~200 giờ (kiềm), ~150 giờ (carbon-zinc)
Cảnh báo pin yếu
Biểu tượng “LOBAT” trên màn hình
Tốc độ lấy mẫu
3 lần/giây
Kích thước
230 × 70 × 37 mm
Trọng lượng
310g (gồm pin)
Nhiệt độ làm việc
0˚C ~ 50˚C, RH < 80%
Nhiệt độ bảo quản
-20˚C ~ 60˚C, RH < 80%
Đường kính hàm kẹp tối đa
50 mm
Thông số đo lường
Chức năng
Thang đo
Độ phân giải
Độ chính xác
Dòng điện AC
200A / 1000A
100mA / 1A
±(3% + 5 chữ số)
Điện áp DC
1000V
1V
±(0.8% + 2 chữ số)
Điện áp AC
750V
1V
±(1.2% + 4 chữ số)
Điện trở
200Ω / 20kΩ
0.1Ω / 10Ω
±(1.0% + 1~3 chữ số)
Thông mạch
<75Ω (có tiếng bíp)
—
Có báo âm thanh nếu <75Ω
Điện trở cách điện (với phụ kiện 500V)
20MΩ / 2000MΩ
10kΩ / 1MΩ
±(2% ~ 5% + 2 chữ số)
Lưu ý: Phụ kiện đo cách điện 500V là tùy chọn và không đi kèm theo máy mặc định.
Hướng dẫn sử dụng
Đo dòng điện AC
Xoay công tắc về vị trí 1000A hoặc 200A tùy theo dòng điện cần đo.
Bóp cò mở hàm kẹp, kẹp quanh một dây dẫn đơn (không kẹp hai dây).
Đặt dây vào trung tâm hàm để có kết quả chính xác.
Đọc giá trị trên màn hình.
Đo điện áp AC/DC
Xoay công tắc đến DCV (1000V) hoặc ACV (750V).
Kết nối dây đo: đỏ vào V/Ω, đen vào COM.
Đặt que đo vào 2 điểm cần đo (song song với mạch).
Đọc giá trị hiển thị.
Đo điện trở
Xoay công tắc đến thang đo điện trở (200Ω hoặc 20kΩ).
Kết nối dây đo như trên.
Chạm que vào hai đầu điện trở (đảm bảo không có điện, xả tụ trước nếu cần).
Đọc kết quả trên màn hình.
Kiểm tra thông mạch
Chọn thang 200Ω.
Nếu điện trở giữa hai que đo < 75Ω, máy sẽ phát tiếng bíp.
Đây là tính năng hữu ích để kiểm tra nhanh dây dẫn hay cầu chì.
Đo điện trở cách điện (với phụ kiện 500V)
Gắn bộ phụ kiện 500V vào đầu đo tương ứng.
Chọn thang đo 20MΩ hoặc 2000MΩ.
Bật công tắc phụ kiện, nhấn nút PUSH để đo.
Nếu cần độ phân giải tốt hơn, chuyển về thang 20MΩ nếu giá trị đo < 19MΩ.
Khi đèn báo pin yếu trên phụ kiện sáng, hãy thay 4 viên pin 1.5V mới.
