Đồng hồ đo quang 4 trong 1 Pro'skit MT-7602

Pro'sKit MT-7602 là thiết bị đo lường chuyên dụng dành cho ngành viễn thông và mạng cáp quang, tích hợp 4 chức năng chính:

1. Đo công suất quang (Optical Power Meter): Đo mức công suất tín hiệu quang trong hệ thống cáp quang.
2. Kiểm tra cáp quang (Visual Fault Locator - VFL): Phát hiện đứt gãy hoặc lỗi trên sợi quang bằng ánh sáng đỏ.
3. Kiểm tra cáp mạng (Network Cable Tester): Xác định tình trạng kết nối của cáp RJ45.
4. Đèn pin chiếu sáng (LED Flashlight): Hỗ trợ làm việc trong điều kiện thiếu sáng.

Đặc điểm nổi bật

• Thiết kế nhỏ gọn: Dễ dàng mang theo, phù hợp cho công việc tại hiện trường.
• Đa năng: Kết hợp nhiều chức năng trong một thiết bị, giảm thiểu nhu cầu sử dụng nhiều dụng cụ riêng lẻ.
• Dễ sử dụng: Giao diện đơn giản với các nút bấm trực quan và màn hình LED rõ ràng.
• Ứng dụng: Phù hợp cho các dự án FTTH (Fiber to the Home), bảo trì mạng quang, và kiểm tra cáp mạng LAN.

Ứng dụng thực tế

• Đo công suất tín hiệu quang trong hệ thống mạng FTTH hoặc hệ thống viễn thông.
• Phát hiện điểm đứt gãy hoặc suy hao trên sợi quang bằng VFL.
• Kiểm tra tính liên tục, ngắn mạch, hoặc lỗi đấu nối trên cáp mạng RJ45.
• Hỗ trợ làm việc trong môi trường thiếu sáng nhờ đèn LED tích hợp.

Thông số kỹ thuật

Dưới đây là các thông số kỹ thuật chính của Pro'sKit MT-7602 (lưu ý: một số chi tiết có thể thay đổi tùy phiên bản cụ thể):

1. Đo công suất quang (Optical Power Meter)

• Dải đo: -50 dBm đến +26 dBm hoặc -70 dBm đến +10 dBm (tùy cấu hình).
• Bước sóng hỗ trợ: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm (phổ biến trong mạng quang).
• Độ chính xác: ±0.2 dB.
• Đầu nối: ST/SC/FC (có thể kết nối adapter LC 5MT-7601-LC (không đi kèm)).
• Đơn vị đo: dBm, mW, µW.

2. Kiểm tra cáp quang (Visual Fault Locator - VFL)

• Công suất đầu ra: 1 mW
• Bước sóng: 650 nm (ánh sáng đỏ).
• Khoảng cách phát hiện: Lên đến 5 km (với 1 mW)
• Chế độ hoạt động: Liên tục (CW) hoặc nhấp nháy (Pulse).

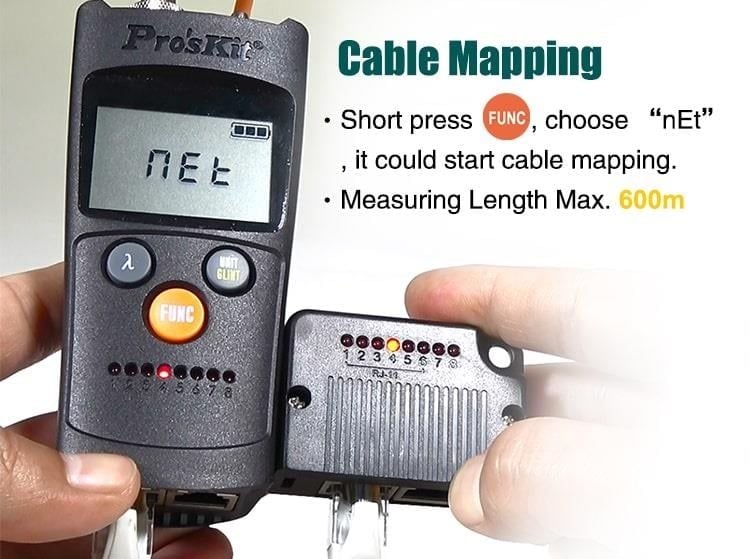

3. Kiểm tra cáp mạng (Network Cable Tester)

• Loại cáp hỗ trợ: RJ45 (Cat5, Cat5e, Cat6).
• Chức năng: Kiểm tra tính liên tục, ngắn mạch, đứt dây, hoặc đấu nối sai.
• Hiển thị: Qua đèn LED chỉ thị hoặc âm thanh (tùy cấu hình).

4. Đèn pin (LED Flashlight)

• Nguồn sáng: LED trắng.
• Công suất: Đủ sáng để hỗ trợ làm việc trong không gian tối.

Thông số chung

• Nguồn điện: Pin AA 1.5V (2 viên) có thể sử dụng pin sạc để sử dụng chức năng sạc bằng cổng Micro USB
• Kích thước: Khoảng 125 x 52 x 34 mm (dài x rộng x cao, có thể thay đổi đôi chút).
• Trọng lượng: Khoảng 150-200g (bao gồm pin).
• Hiển thị: LED và LCD nhỏ (hiển thị công suất quang và trạng thái kiểm tra).
• Nhiệt độ hoạt động: -10°C đến +50°C.
• Nhiệt độ bảo quản: -20°C đến +70°C.

Phụ kiện đi kèm

• Túi đựng bảo vệ.
• Hướng dẫn sử dụng.
• Pin AA 1.5 x 2

Lưu ý khi sử dụng

• Tránh để đầu nối quang tiếp xúc với bụi bẩn; luôn đậy nắp bảo vệ khi không sử dụng.
• Kiểm tra pin thường xuyên để đảm bảo thiết bị hoạt động ổn định.
• Chỉ sử dụng VFL trong phạm vi an toàn cho mắt (không nhìn trực tiếp vào ánh sáng đỏ).

Thông tin bổ sung

• Thương hiệu: Pro'sKit (Đài Loan), nổi tiếng với các dụng cụ chất lượng cao trong lĩnh vực viễn thông và điện tử.
• Xuất xứ: Sản xuất tại Đài Loan hoặc Trung Quốc (tùy lô hàng, nhưng vẫn đảm bảo tiêu chuẩn Pro'sKit).
