ĐỒNG HỒ VẠN NĂNG KIM SANWA SP-18D

SKU: SP-18D Tình trạng: Hàng có sẵn Thương hiệu: Sanwa Bảo hành: 12 tháng

Giá sản phẩm: (Giá gồm hoá đơn VAT)

Số lượng:

Tư vấn thêm về sản phẩm

Sản phẩm chính hãng

Hàng mới 100%

Giao hàng trên toàn quốc

Mô tả sản phẩm

1. Mô Tả Chi Tiết Sản Phẩm

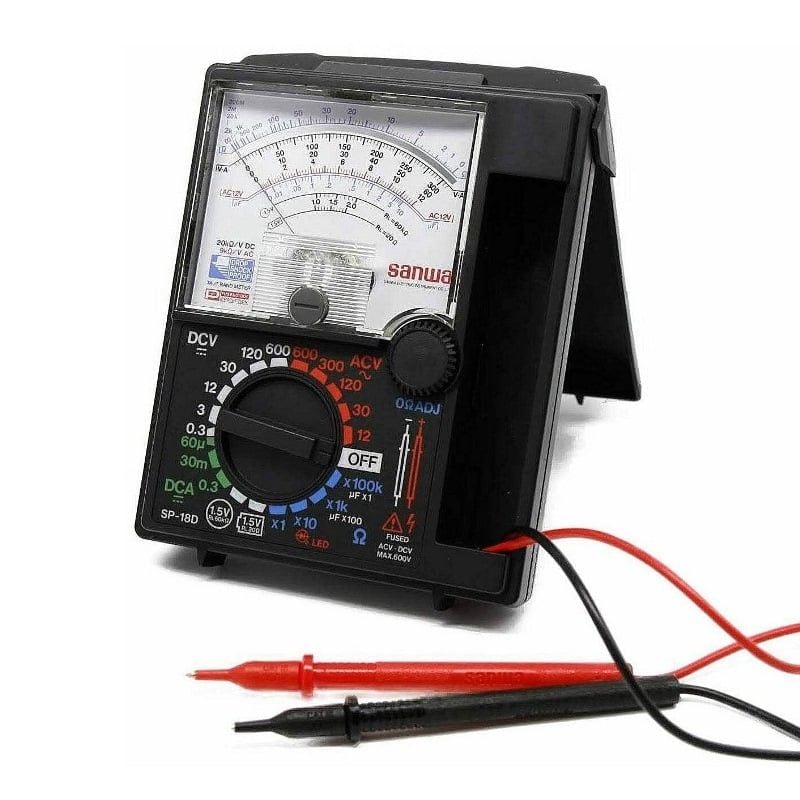

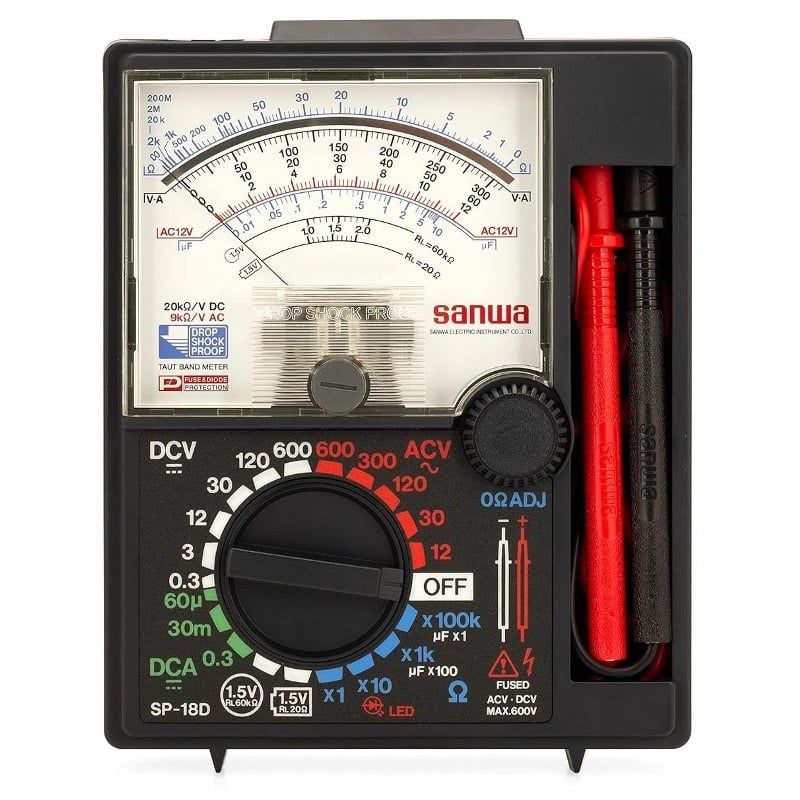

Sanwa SP-18D là dòng đồng hồ vạn năng chỉ thị kim (Analog Multimeter) cao cấp của hãng Sanwa – Nhật Bản. Thiết bị có thiết kế liền khối (Case and instrument in one body), mang lại sự tiện lợi tối đa khi di chuyển, sử dụng và bảo quản tại hiện trường.

Sản phẩm sở hữu những tính năng nổi bật vượt trội so với các dòng đồng hồ kim truyền thống:

Hệ thống kim đo chống sốc (Drop Shock Proof): Cơ cấu kim sử dụng công nghệ Taut-band (dây đai căng) với khả năng chống sốc và chịu va đập cực tốt, giúp đồng hồ hoạt động bền bỉ ngay cả khi bị rơi rớt trong quá trình làm việc.

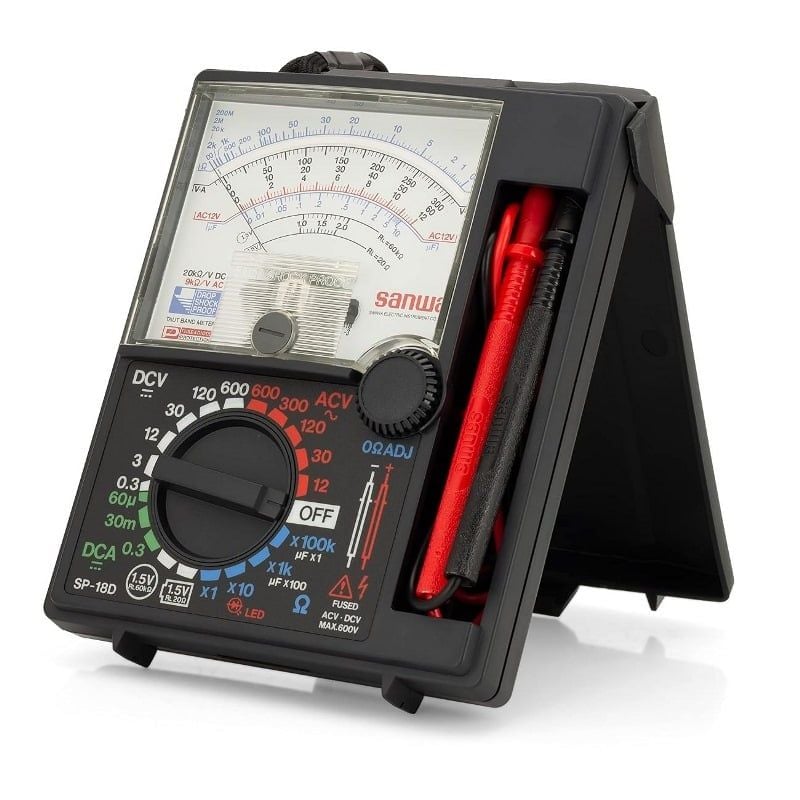

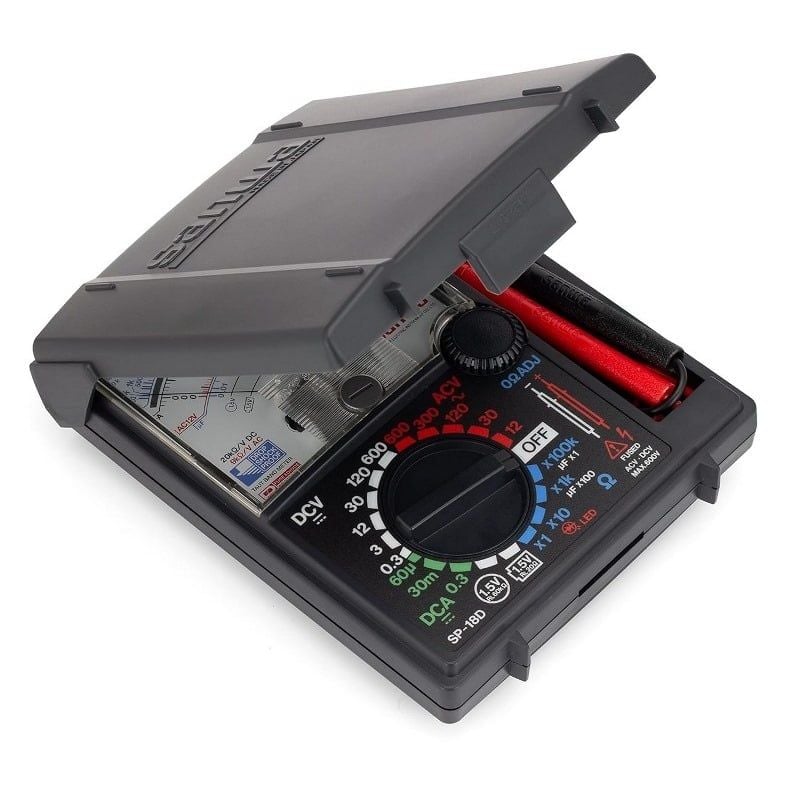

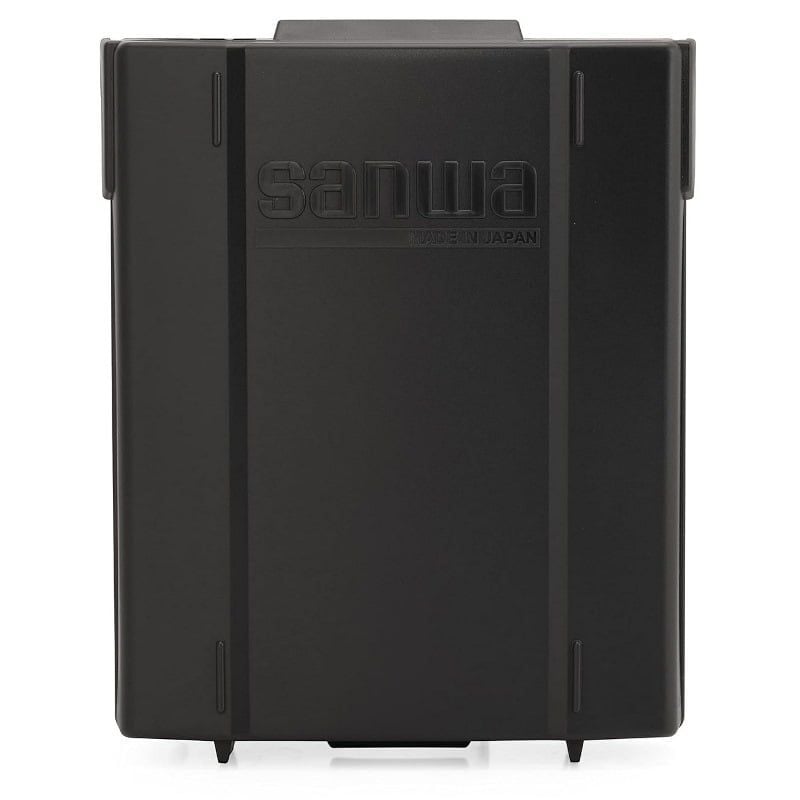

Hộp bảo vệ thông minh All-In-One: Mặt trước trang bị nắp bảo vệ chống trầy xước kính và kim đo. Khi mở ra, nắp bảo vệ này có thể gập ngược lại để làm giá đỡ nghiêng (tilt stand) vô cùng tiện lợi khi đặt trên bàn làm việc.
Khả năng đo điện trở dải rộng (Low Power Ohm): Đo điện trở lên tới 200MΩ dưới mức điện áp thấp chỉ 3V. Đặc biệt, điện áp đầu ra 3V ở thang đo điện trở còn hỗ trợ kỹ thuật viên kiểm tra hoạt động của đèn LED một cách nhanh chóng.
Tích hợp đo Tụ điện và Kiểm tra Pin: Điểm nâng cấp đắt giá của SP-18D là hỗ trợ đo dung lượng tụ điện dải rộng từ 0.01µF đến 1000µF, cùng thang đo kiểm tra pin chuyên dụng (Battery check cho pin 1.5V thông thường và pin nút áo) giúp đánh giá tình trạng pin dưới tải dòng thực tế.

2. Thông Số Kỹ Thuật

Chức năng đo / Thuộc tính	Dải đo (Measuring range)	Độ chính xác (Tolerance)
Điện áp một chiều (DCV)	0.3V (5kΩ) / 3V / 12V / 30V / 120V / 600V (Trở kháng: 20 kΩ/V)	± 3% F.S. (Toàn thang đo)
Điện áp xoay chiều (ACV)	12V / 30V / 120V / 300V / 600V (Trở kháng: 9 kΩ/V)	± 3% F.S. (Toàn thang đo)
Dòng điện một chiều (DCA)	60µA / 30mA / 0.3A	± 3% F.S. (Toàn thang đo)
Điện trở (Ω)	2kΩ/ 20kΩ/ 2MΩ/ 200MΩ	± 3% độ dài cung chia độ (Riêng thang 200MΩ: ± 5%)
Kiểm tra pin (Battery check)	Pin 1.5V thông thường / Pin nút áo 1.5V (Button battery)	Khảo sát tình trạng pin dưới tải dòng thực
Điện dung tụ điện (Capacitance)	1000µF	Giá trị xấp xỉ (Approximate value)
Đặc tính tần số (Băng thông)	Thang AC12V: 30Hz đến 70kHz Thang AC30V: 30Hz đến 20kHz	Đáp ứng tần số trong khoảng ± 3%
Nguồn cấp (Battery)	02 viên pin tiểu R6P (AA) 1.5V
Cầu chì bảo vệ nội vi	F0301 Ø5 x 20mm(250V / 0.5A, 300A Glass fuse)
Kích thước vật lý	Thân máy: 159.5H x 129W x 41.5D mm
Trọng lượng	Khoảng 320 g
Chiều dài dây đo / Đầu kim	Dây dài khoảng 0.9m / Đầu kim đo dài 19mm

3. Hướng Dẫn Các Phép Đo Đặc Biệt Trên Sanwa SP-18D

A. Quy trình đo Điện trở (Ω) & Kiểm tra LED

Xoay núm vặn trung tâm về dải đo Ω thích hợp (2k / 20k / 2M / 200M).
Chập hai đầu que đo (đỏ và đen) lại với nhau, điều chỉnh núm xoay 0 Ω ADJ sao cho kim đồng hồ chỉ chính xác về vạch số 0 nằm ở góc ngoài cùng bên phải của thang đo Ω. (Lưu ý: Cần chỉnh lại mỗi khi chuyển thang đo).
Đặt hai que đo vào linh kiện cần kiểm tra để đọc trị số.
Để kiểm tra LED: Đặt thang đo điện trở (sử dụng điện áp đầu ra 3V), chạm que đỏ vào cực dương (Anode) và que đen vào cực âm (Cathode) của LED để kiểm tra độ sáng.

B. Quy trình đo Điện dung Tụ điện (µF)

Xoay núm vặn sang thang đo Capacitance (µF).
Tiến hành xả hết điện tích trong tụ trước khi đo để bảo vệ an toàn cho thiết bị.
Chập hai đầu que đo để thực hiện hiệu chỉnh về vạch 0 Ω tương tự như phép đo điện trở.
Chạm hai đầu que đo vào hai cực của tụ điện. Kim đồng hồ sẽ phóng mạnh lên dựa theo dòng nạp của tụ điện. Giá trị dịch chuyển tối đa của kim trên cung chia độ chính là giá trị dung lượng của tụ.

C. Tính năng Kiểm tra Pin (Battery Check)

Chuyển núm vặn sang vùng Battery Check. Chọn dải phù hợp cho pin 1.5V thông thường hoặc pin nút áo (coin battery).
Chạm que đỏ vào cực dương (+) và que đen vào cực âm (-) của viên pin.
Đồng hồ sẽ tự động chạy một dòng tải phù hợp để kiểm tra mức sụt áp của pin. Đọc kết quả trên dải cung chia độ chuyên dụng để biết pin còn tốt (Good) hay đã yếu (Bad).

4. Hướng Dẫn Bảo Quản và Lưu Ý An Toàn

Chú ý vị trí núm vặn trước khi đo: Tránh tối đa việc để nhầm thang đo dòng điện (DCA) hoặc điện trở (Ω) khi đo vào nguồn điện áp cao (ACV/DCV) vì sẽ làm đứt cầu chì nội vi hoặc hỏng mạch.
Thay pin định kỳ: Nếu chập mạch hai que đo mà kim không thể điều chỉnh về vạch số 0Ω bằng núm chỉnh, cần mở nắp lưng thay thế 2 viên pin AA mới để đảm bảo độ chính xác cho phép đo.
Bảo quản: Sau khi sử dụng, cuộn gọn dây đo vào khoang chứa, đóng chặt nắp bảo vệ để chống bụi bẩn, ẩm ướt và hạn chế tối đa các tác động từ trường mạnh làm ảnh hưởng tới độ nhạy của kim đo.
