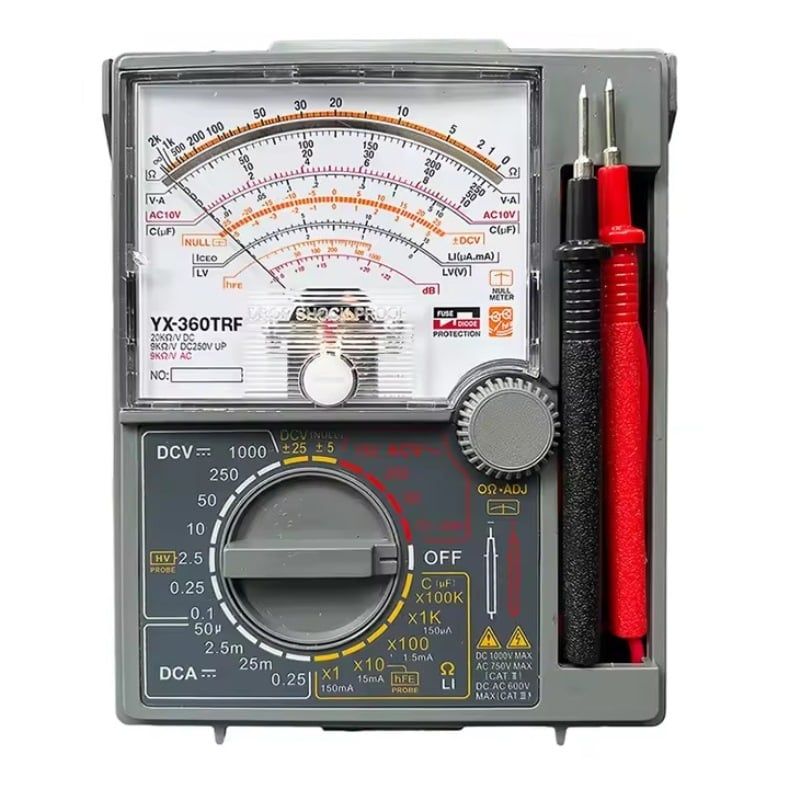

ĐỒNG HỒ VẠN NĂNG KIM SANWA YX360TRF

1. Mô Tả Chi Tiết Sản Phẩm

Sanwa YX360TRF là dòng đồng hồ vạn năng chỉ thị kim (Analog Multimeter) bán chạy số một thế giới và là thiết bị đo chuẩn mực của thương hiệu Sanwa – Nhật Bản. Thiết bị được các kỹ sư, thợ sửa chữa bo mạch điện tử, điện lạnh vô cùng yêu thích nhờ tốc độ phản hồi tức thì và khả năng theo dõi sự biến thiên của tín hiệu qua chuyển động của kim đo điện động.

Sản phẩm sở hữu những đặc tính cơ khí và tính năng đo đạc xuất sắc theo chuẩn hãng:

• Cơ cấu kim Taut-band chống rơi rớt (Drop Shock Proof): Hệ thống kim đo của YX360TRF áp dụng cấu trúc đai căng (Taut-band structure) cao cấp thay cho hệ lò xo tóc truyền thống. Thiết kế này mang đến khả năng chống sốc tuyệt vời, bảo vệ cơ cấu kim không bị lệch, cong hoặc hỏng hóc khi vô tình bị rơi hay va đập mạnh.

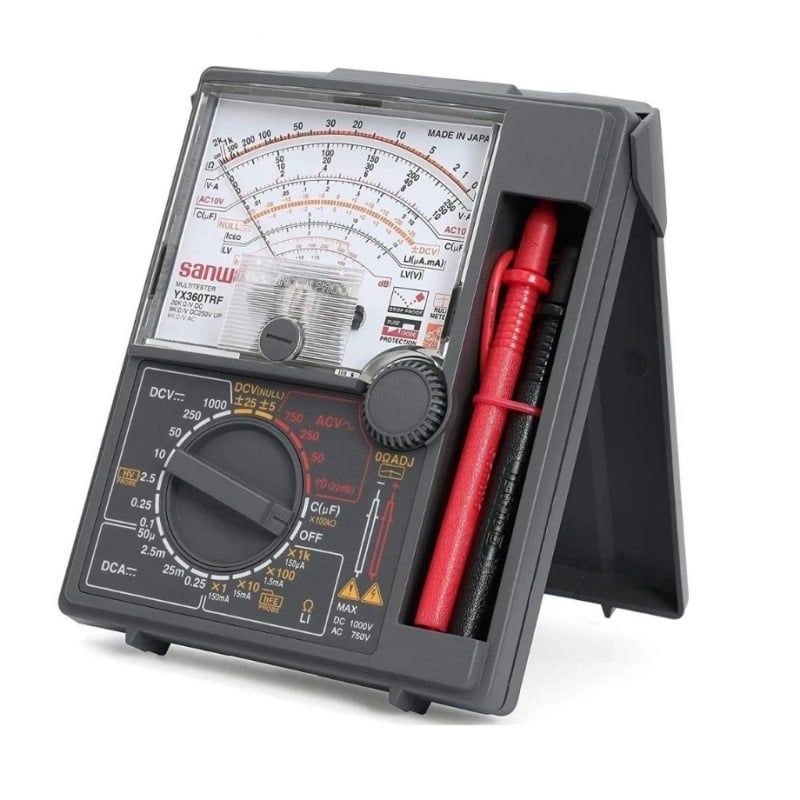

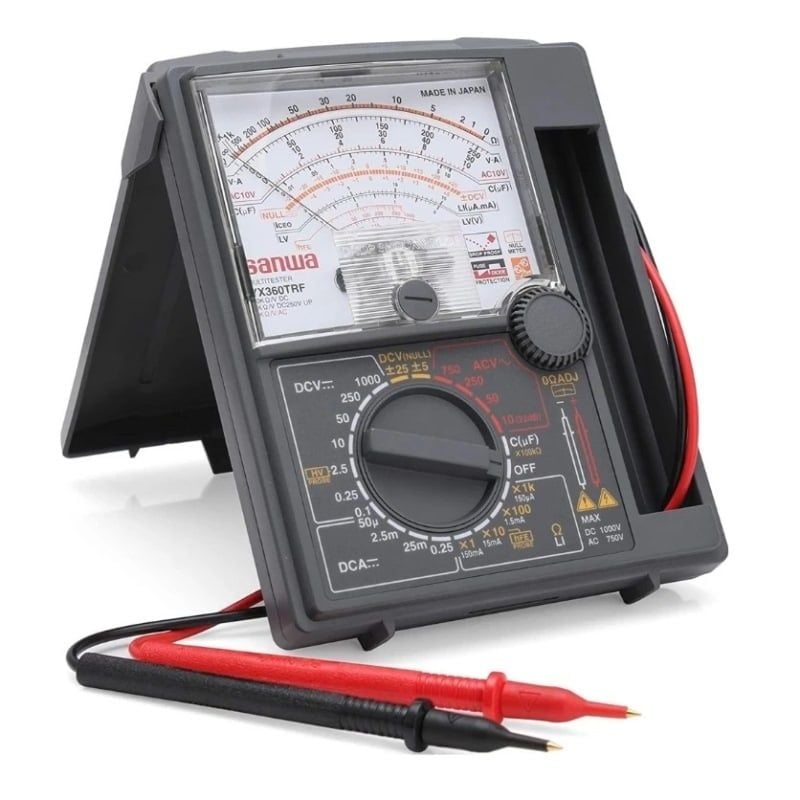

• Vỏ hộp bảo vệ liền thân kiêm giá đỡ: Lớp vỏ nhựa cứng bảo vệ toàn diện mặt kính phía trước. Khi mở ra thao tác, nắp đậy gập ngược lại phía sau biến thành một chân đế nghiêng (tilt stand) giúp người dùng dễ dàng quan sát mặt số ở mọi góc nhìn.
• Thang đo Null chuyên dụng (Zero Center Meter): Hỗ trợ phép đo Null DCV tại dải ± 5V và ± 25V với kim nằm ở chính giữa mặt số, cực kỳ hữu ích khi cần đo các tín hiệu điện áp một chiều dao động liên tục cả hai chiều âm và dương.
• Mở rộng dải đo Điện trở dải rộng (Low Power Ohm): YX360TRF đột phá với khả năng đo điện trở lên đến 200MΩ ở dải thang đo x100k.

2. Bảng Thông Số Kỹ Thuật Chi Tiết (Chuẩn 100% Theo Catalog Sanwa)

3. Hướng Dẫn Vận Hành Đo Đạc Đúng Kỹ Thuật

A. Cân chỉnh vị trí kim ban đầu (Mechanical Zero Adjustment)

Trước khi đo, đặt đồng hồ nằm ngang cân bằng trên mặt phẳng. Kiểm tra xem kim chỉ có trùng khớp với vạch số 0 bên trái của thang đo hay không. Nếu lệch, dùng tua vít đầu dẹp nhỏ xoay nhẹ nhàng núm vặn cơ học (nằm ở trung tâm dưới mặt kính) để kim về đúng vạch số 0.

B. Đo Điện trở (Ω) & Hiệu chỉnh Điểm Không (0 Ω ADJ)

1. Cắm dây đo đỏ vào cổng (+), dây đo đen vào cổng (-COM).
2. Xoay núm vặn trung tâm về vùng Ω và chọn thang đo thích hợp (x1, x10, x1k,... tùy vào giá trị ước tính của linh kiện).
3. Chập chặt hai đầu kim của que đo đỏ và đen lại với nhau. Lúc này kim đo sẽ phóng mạnh về phía bên phải.
4. Xoay núm 0 Ω AM ở góc phải đồng hồ cho tới khi kim chỉ chính xác vào vạch số 0 trên cung chia độ màu xanh lá. (Lưu ý: Bắt buộc phải thực hiện lại bước này nếu bạn chuyển đổi giữa các dải thang đo Ω khác nhau).
5. Đặt que đo chạm vào 2 đầu điện trở để đo và đọc trị số (Giá trị = Số chỉ trên thang Ω x Hệ số thang đo).

C. Đo Điện áp (ACV / DCV) an toàn

1. Luôn lựa chọn thang đo lớn hơn giá trị điện áp thực tế cần đo một nấc để tránh hiện tượng vọt kim gây cong kim. Nếu chưa rõ mức điện áp là bao nhiêu, hãy để thang đo lớn nhất (DCV 1000V hoặc ACV 750V).
2. Kết nối song song hai đầu que đo vào nguồn mạch điện cần kiểm tra.
3. Đọc số chỉ trên cung chia độ tương ứng với thang đo được lựa chọn.

4. Hướng Dẫn Bảo Quản và Lưu Ý Tuổi Thọ Máy

• Đặc biệt lưu ý tránh đo nhầm thang: Lỗi đứt cầu chì hoặc nổ mạch phổ biến nhất là để thang đo điện trở (Ω) hoặc đo dòng điện (DCA) cắm nhầm vào điện lưới xoay chiều cao áp. Hãy luôn kiểm tra vị trí núm vặn cẩn thận trước khi chạm que vào mạch.

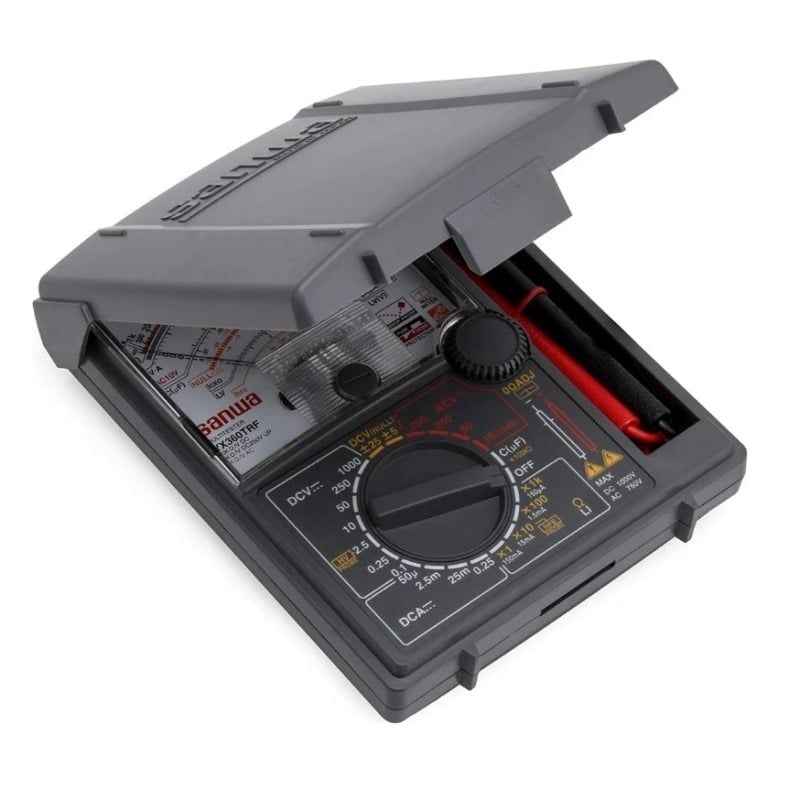

• Bảo vệ sau khi sử dụng: Khi không dùng, hãy đậy nắp bảo vệ của hộp nhựa lên trên mặt kính đồng hồ để giữ an toàn tối đa cho hệ thống kim Taut-band khi di chuyển.
• Thay pin AA kịp thời: Khi chập hai que đo điện trở mà bạn vặn núm 0 Ω ADJ hết cỡ nhưng kim vẫn không tiến được về vạch số 0, đó là báo hiệu pin sụt áp và đã yếu. Hãy tháo 2 vít nắp lưng để thay thế ngay 2 viên pin AA mới, tránh để pin cũ chảy nước axit làm hỏng hóc rỉ sét bo mạch bên trong.
