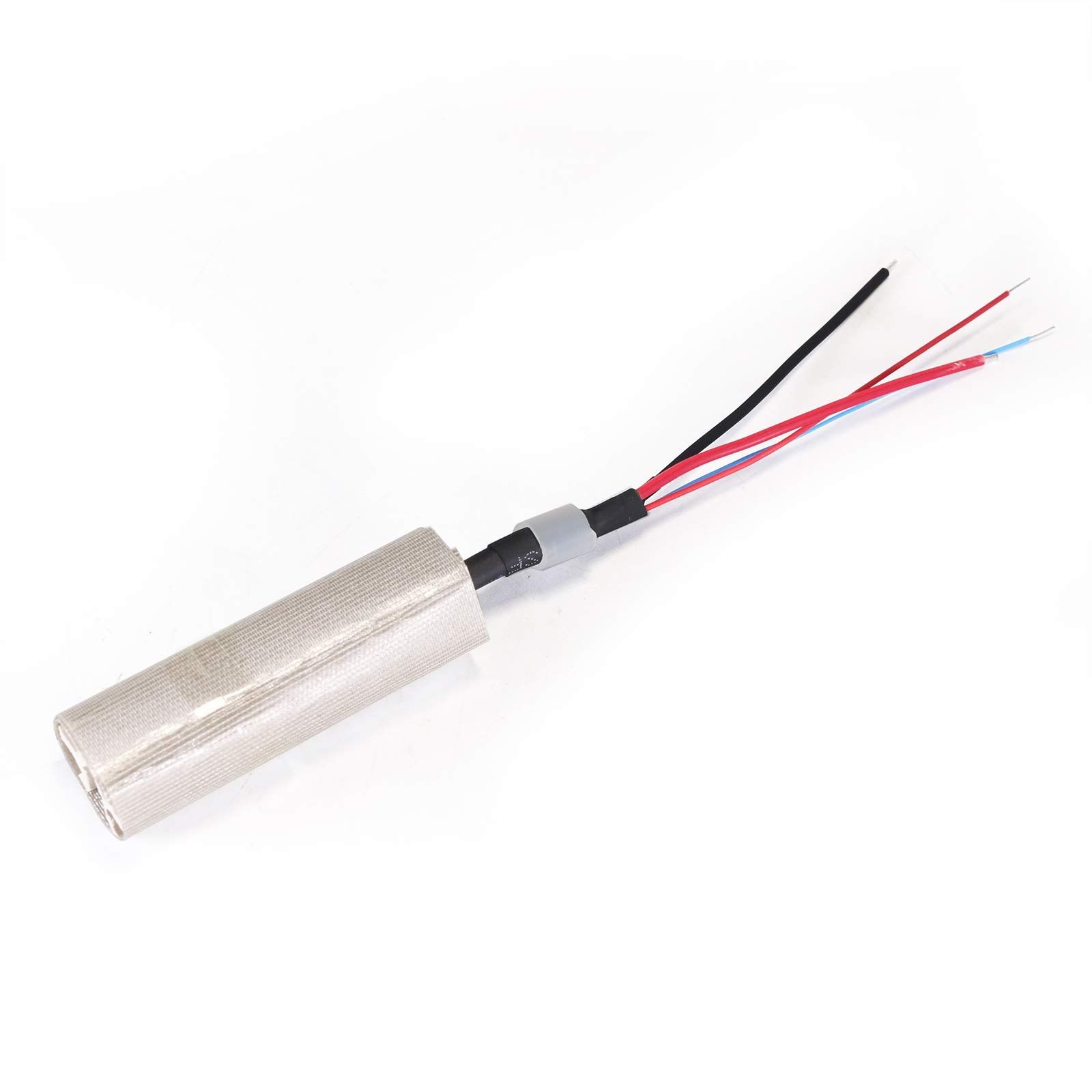

Lõi nhiệt máy khò Yihua 858 và Yihua 858D

Mô tả chi tiết lõi nhiệt của máy khò Yihua 858 và Yihua 858D

1. Giới thiệu về lõi nhiệt

Lõi nhiệt là một trong những bộ phận quan trọng nhất trong máy khò nhiệt, có nhiệm vụ chuyển đổi điện năng thành nhiệt năng để làm nóng luồng khí thổi ra từ đầu khò. Lõi nhiệt của Yihua 858 và 858D là một linh kiện thay thế phổ biến, sử dụng trong các trạm khò nhiệt chuyên dụng cho hàn linh kiện điện tử SMD.

2. Cấu tạo của lõi nhiệt

Lõi nhiệt của máy khò Yihua 858/858D được thiết kế với các thành phần chính như sau:

• Dây điện trở (Heating element):
  • Được làm từ hợp kim có điện trở cao như Nichrome (Nickel-Chromium).
  • Dây được quấn thành các vòng xoắn quanh lõi gốm, giúp phân bố nhiệt đều khi hoạt động.
  • Khi có dòng điện chạy qua, dây điện trở sẽ nóng lên và truyền nhiệt cho luồng khí thổi qua.
• Lõi cách nhiệt bằng gốm (Ceramic core):
  • Được làm từ vật liệu chịu nhiệt cao, giúp bảo vệ dây điện trở và duy trì hiệu suất ổn định.
  • Lõi gốm có dạng hình trụ với các rãnh để cuộn dây điện trở.
• Giấy mica (Mica paper):
  • Lớp mica giúp cách nhiệt và ngăn chặn rò rỉ điện.
  • Tăng độ bền và đảm bảo an toàn trong quá trình sử dụng.
• Vỏ bảo vệ (Outer casing):
  • Một số lõi nhiệt có vỏ bảo vệ bằng kim loại hoặc sợi thủy tinh chịu nhiệt, giúp tăng độ bền.
• Dây dẫn điện:
  • Dây nguồn gồm hai hoặc ba sợi (thường là đỏ và xanh dương) để cấp điện cho phần tử nhiệt.
  • Đầu dây thường được bọc cách điện, có thể hàn trực tiếp vào bo mạch của máy khò.
