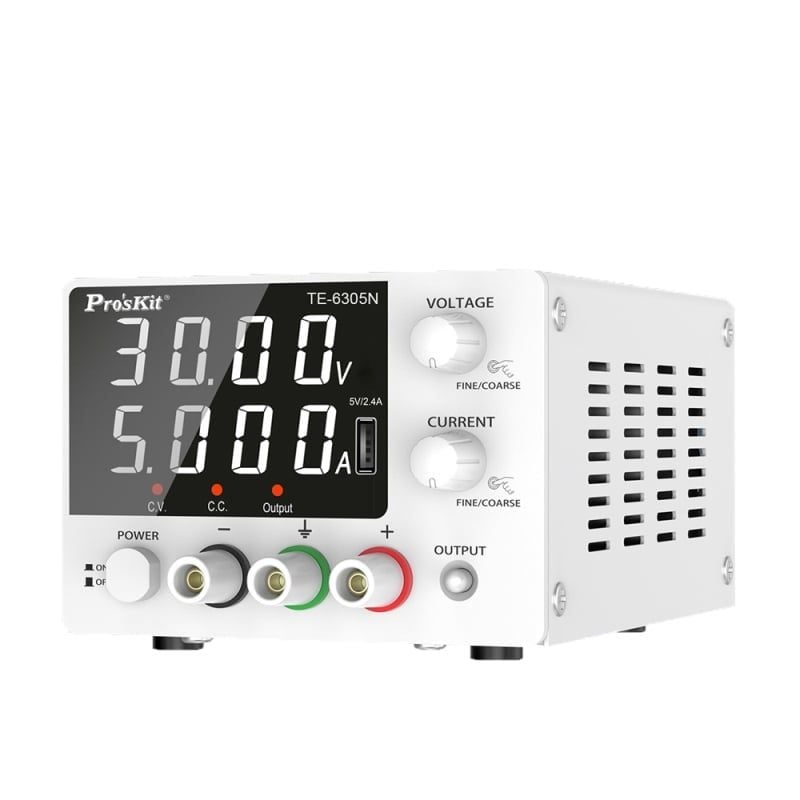

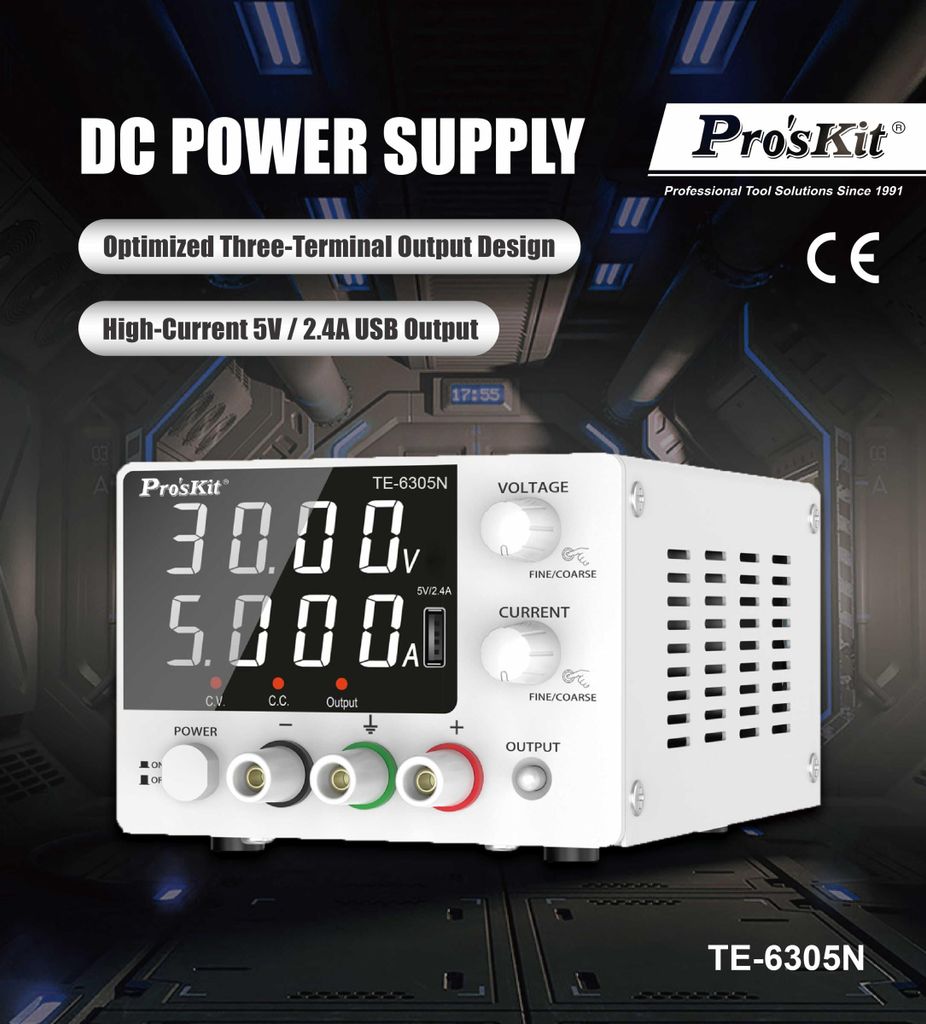

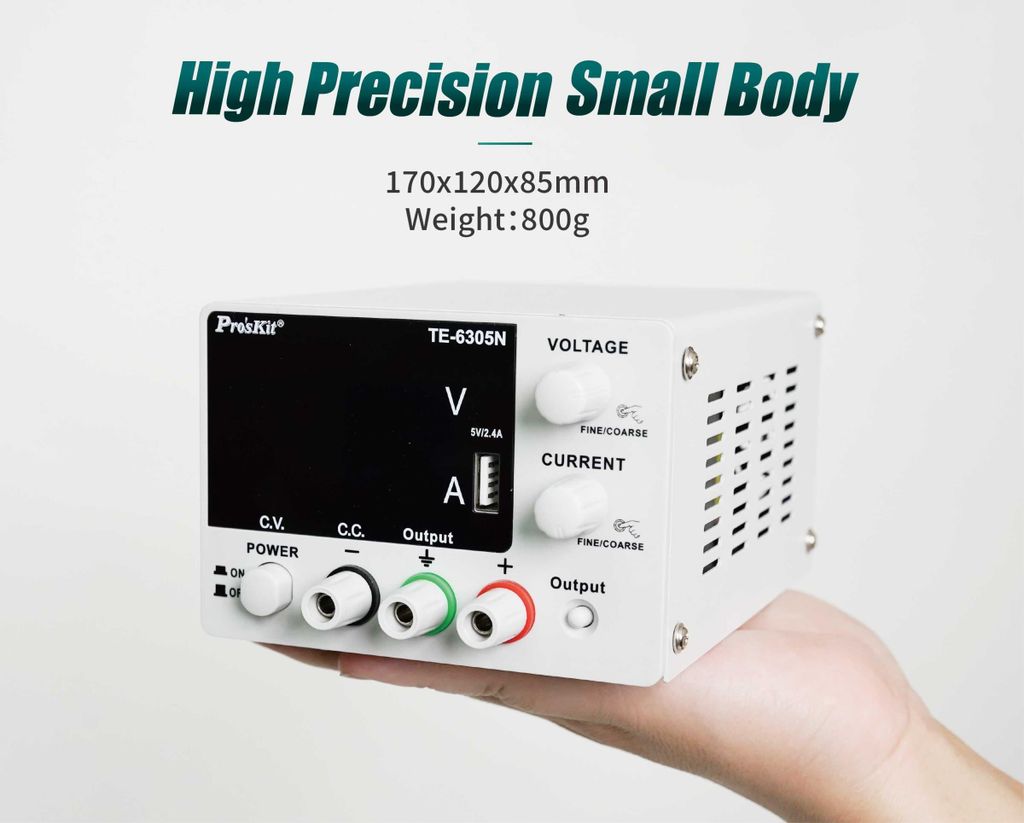

Máy cấp nguồn 30V 5A Pro'skit TE-6305NB (Switching)

MÔ TẢ CHI TIẾT SẢN PHẨM

Bộ Nguồn DC Điều Chỉnh Pro'sKit TE-6305NB – Nguồn Cấp Chính Xác, Đỉnh Cao Công Nghệ Sửa Chữa

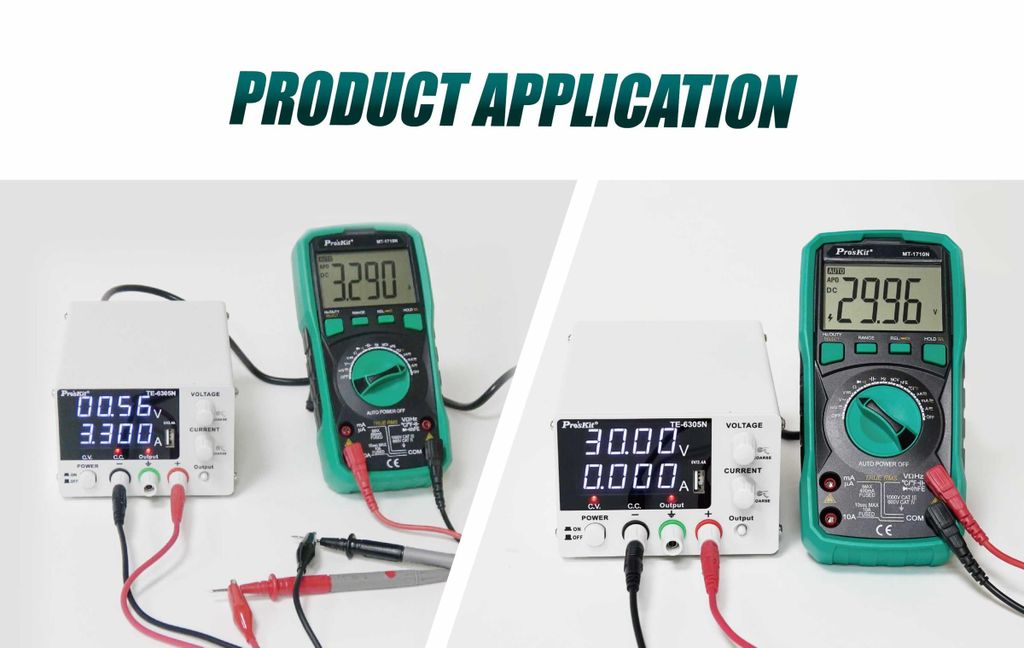

Pro'sKit TE-6305NB là dòng máy cấp nguồn một chiều (DC Power Supply) kỹ thuật số thế hệ mới, được nâng cấp mạnh mẽ với công nghệ vi mạch đơn chip (Single-Chip) tiên tiến. Thiết bị cung cấp dải điện áp điều chỉnh từ 0 - 30V và dòng điện từ 0 - 5A với tổng công suất tối đa 150W. Đây là công cụ không thể thiếu trên bàn làm việc của các kỹ thuật viên sửa chữa điện thoại, máy tính, bo mạch IC hoặc trong các phòng thí nghiệm, cơ sở đào tạo nghề điện tử.

Các đặc điểm nổi bật vượt trội:

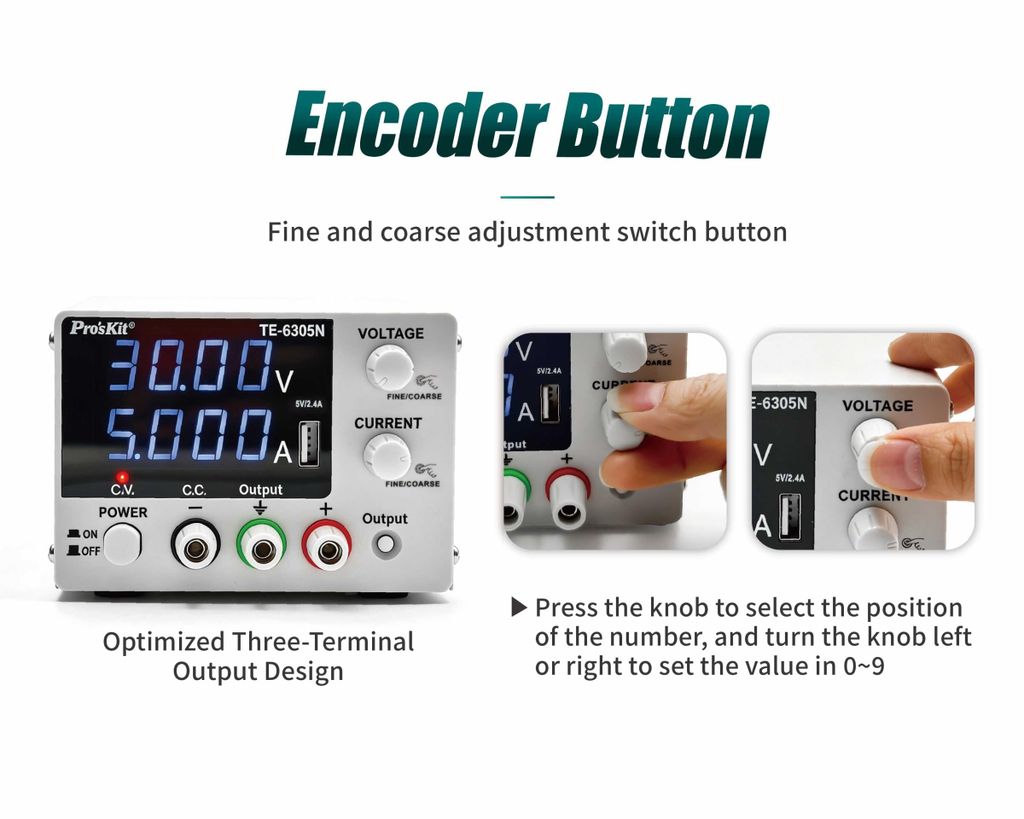

Điều chỉnh tinh vi, độ ổn định cực cao: Nhờ tích hợp bộ mã hóa chiết áp cao cấp (Code Potentiometer), TE-6305NB cho phép chuyển đổi linh hoạt giữa chế độ chỉnh thô (Coarse) và chỉnh tinh (Fine) chỉ bằng một nút bấm. Máy hỗ trợ bước nhảy điện áp cực nhỏ chỉ 10mV và bước nhảy dòng điện chỉ 1mA, giúp cấp nguồn chính xác tuyệt đối cho các linh kiện nhạy cảm.

Chức năng khóa thông số an toàn (Lock Function): Điểm nâng cấp đáng giá trên phiên bản này là tính năng khóa thông số cài đặt bằng cách ấn giữ đồng thời hai núm vặn trong 3 giây. Tính năng này giúp ngăn chặn hoàn toàn việc vô tình chạm tay làm thay đổi điện áp/dòng điện, bảo vệ bo mạch của khách hàng không bị cháy nổ do quá áp.

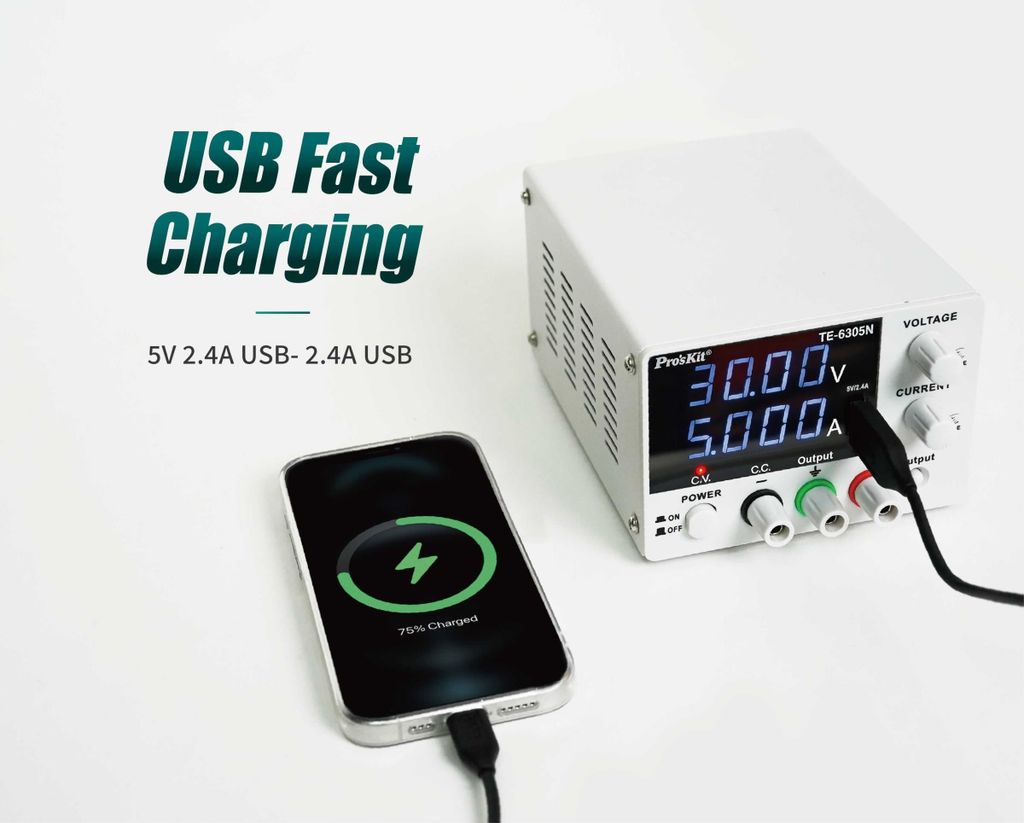

Cổng đầu ra USB tiện lợi: Mặt trước của máy được trang bị sẵn 1 cổng USB DC 5V/2A chuyên dụng. Bạn có thể dễ dàng cấp nguồn test nhanh, sạc điện thoại hoặc các thiết bị di động đầu cuối một cách tiện lợi mà không cần dùng thêm củ sạc ngoài.

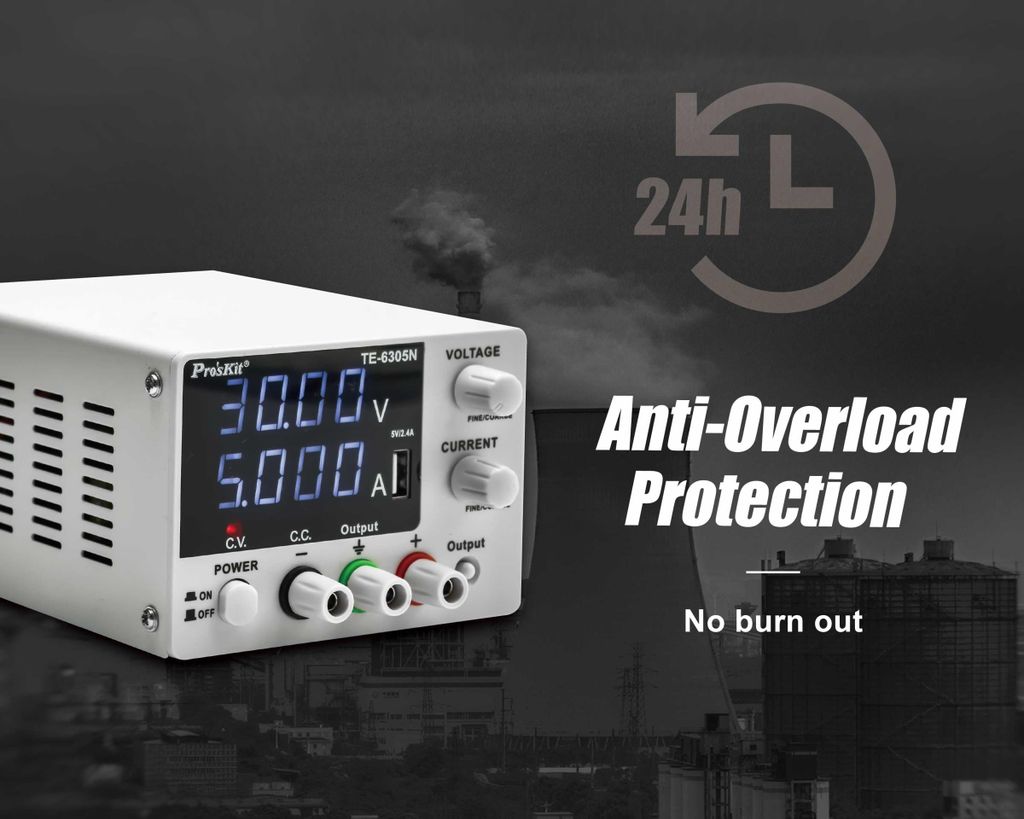

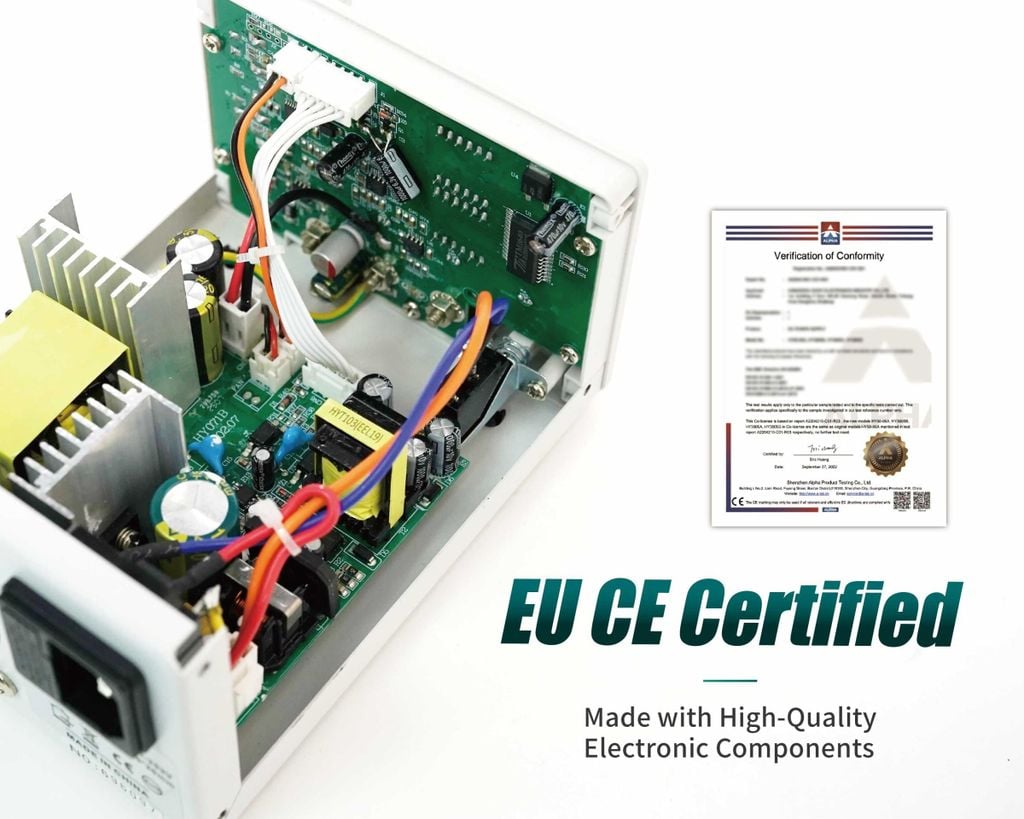

Công nghệ SMD và Hệ thống bảo vệ toàn diện: Bo mạch bên trong được gia công bằng công nghệ dán bề mặt (SMD) tiên tiến, đem lại độ tin cậy và độ bền cơ học cao. Máy tích hợp sẵn 3 lớp bảo vệ thông minh: chống quá tải mạch, chống ngắn mạch (đoản mạch) và hệ thống kiểm tra kiểm soát nhiệt độ tự động, giúp thiết bị luôn vận hành mát mẻ, an toàn.

3. THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật chuẩn xác theo tài liệu của Pro'sKit:

4. HƯỚNG DẪN SỬ DỤNG VÀ BẢO QUẢN

Hướng dẫn vận hành:

Kết nối nguồn: Chắc chắn rằng công tắc nguồn ở mặt trước đang ở trạng thái OFF. Cắm dây nguồn vào cổng AC phía sau máy và cắm vào ổ điện nguồn AC (104-253V).

Cài đặt Điện áp (Voltage): Bật công tắc sang ON. Nhấn núm điều chỉnh Điện áp một lần để chuyển đổi giữa chỉnh thô (bước nhảy 1V) và chỉnh tinh (bước nhảy 10mV). Vặn núm đến giá trị điện áp cần thiết.

Cài đặt Dòng điện (Current): Tương tự, nhấn núm dòng điện một lần để chọn chỉnh thô (bước nhảy 100mA) hoặc chỉnh tinh (bước nhảy 1mA). Vặn để đặt giới hạn dòng điện tối đa phù hợp nhằm bảo vệ mạch khi bị chạm chập.

Bật đầu ra (Output Control): Sau khi đã thiết lập xong thông số mong muốn, nhấn nút điều khiển đầu ra (Output) để cấp dòng điện ra các cọc terminal phía dưới.

Kích hoạt tính năng Khóa (Lock): Ấn giữ đồng thời cả 2 núm xoay Điện áp và Dòng điện trong vòng 3 giây cho đến khi màn hình nhấp nháy một lần. Lúc này các núm chỉnh sẽ bị khóa. Muốn mở khóa, thao tác giữ lại 3 giây tương tự.

Hướng dẫn bảo quản an toàn:

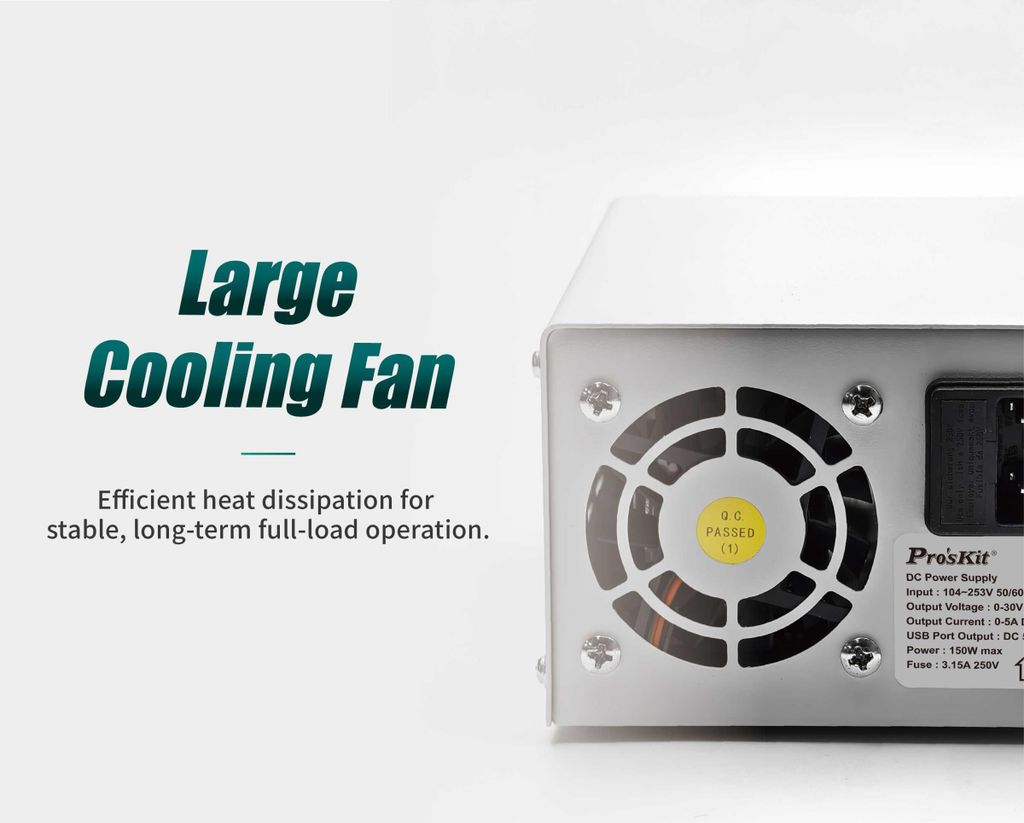

Tránh chặn khe tản nhiệt: Không đặt thiết bị ở các góc khuất hoặc che lấp các lỗ thông khí phía sau và bên hông máy. Quạt tản nhiệt thông minh cần không gian thoáng để lưu thông không khí làm mát cho biến áp nội bộ.

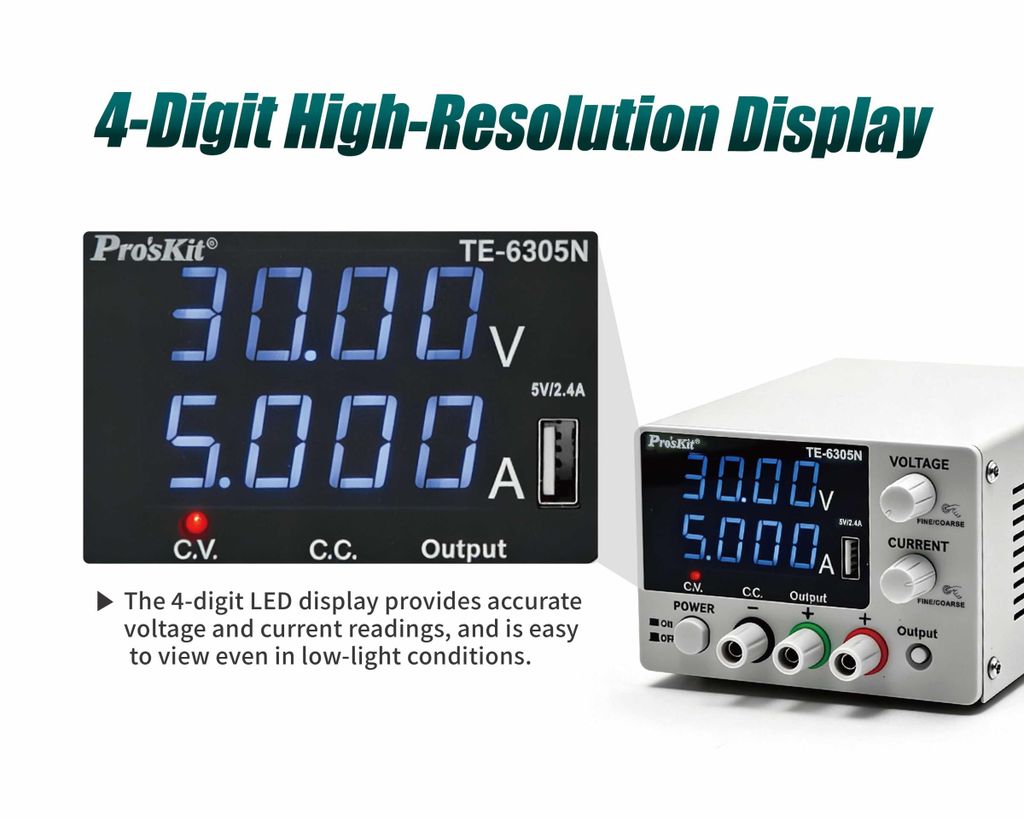

Không đặt úp mặt máy: Khi di chuyển hoặc cất giữ, tuyệt đối không đặt úp mặt trước của bộ nguồn xuống bàn để tránh làm gãy, hỏng các núm vặn kỹ thuật số và trầy xước màn hình LED.

Môi trường bảo quản: Tránh để máy ở nơi có ánh nắng mặt trời chiếu trực tiếp, nơi có độ ẩm quá cao hoặc môi trường có nhiều bụi kim loại.

Thay thế cầu chì chuẩn: Trong trường hợp máy quá tải đứt cầu chì, chỉ thay thế loại cầu chì chính xác đúng thông số kỹ thuật (250V 3.15A) như nhà sản xuất quy định.
