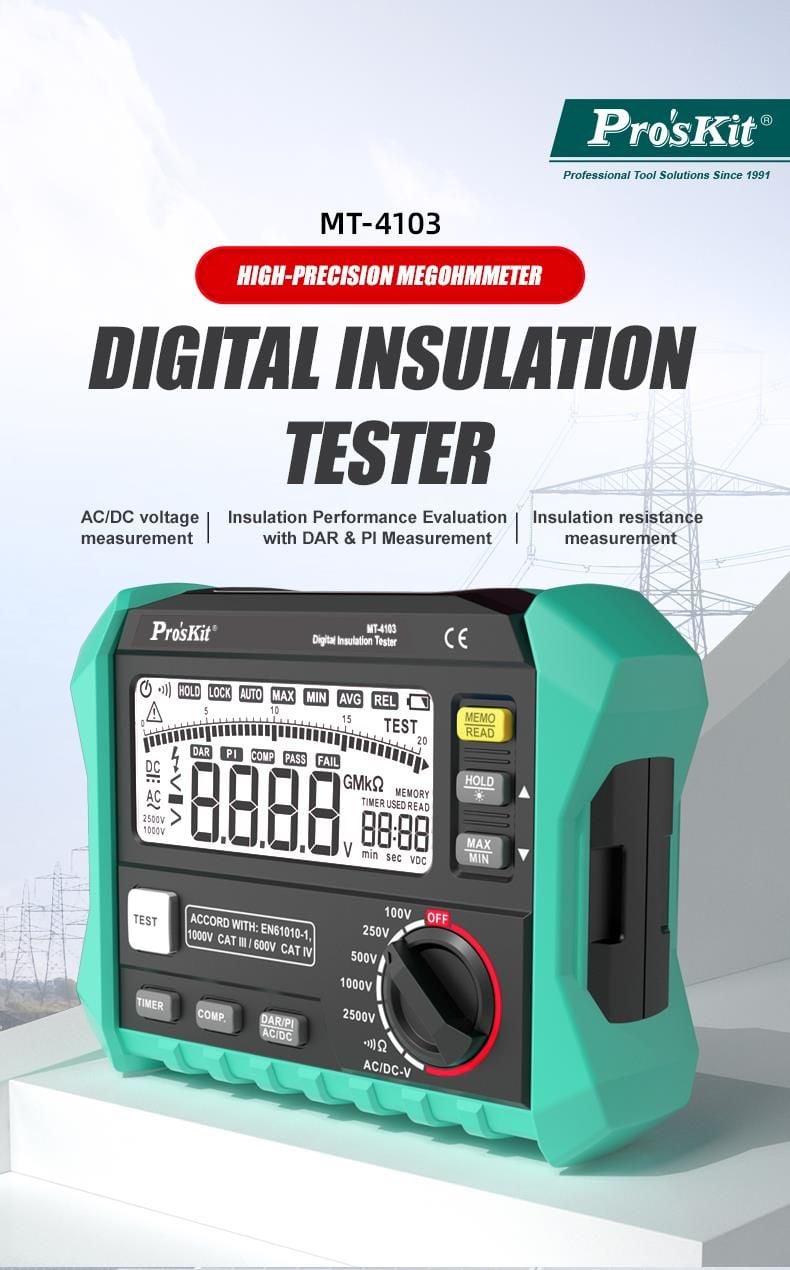

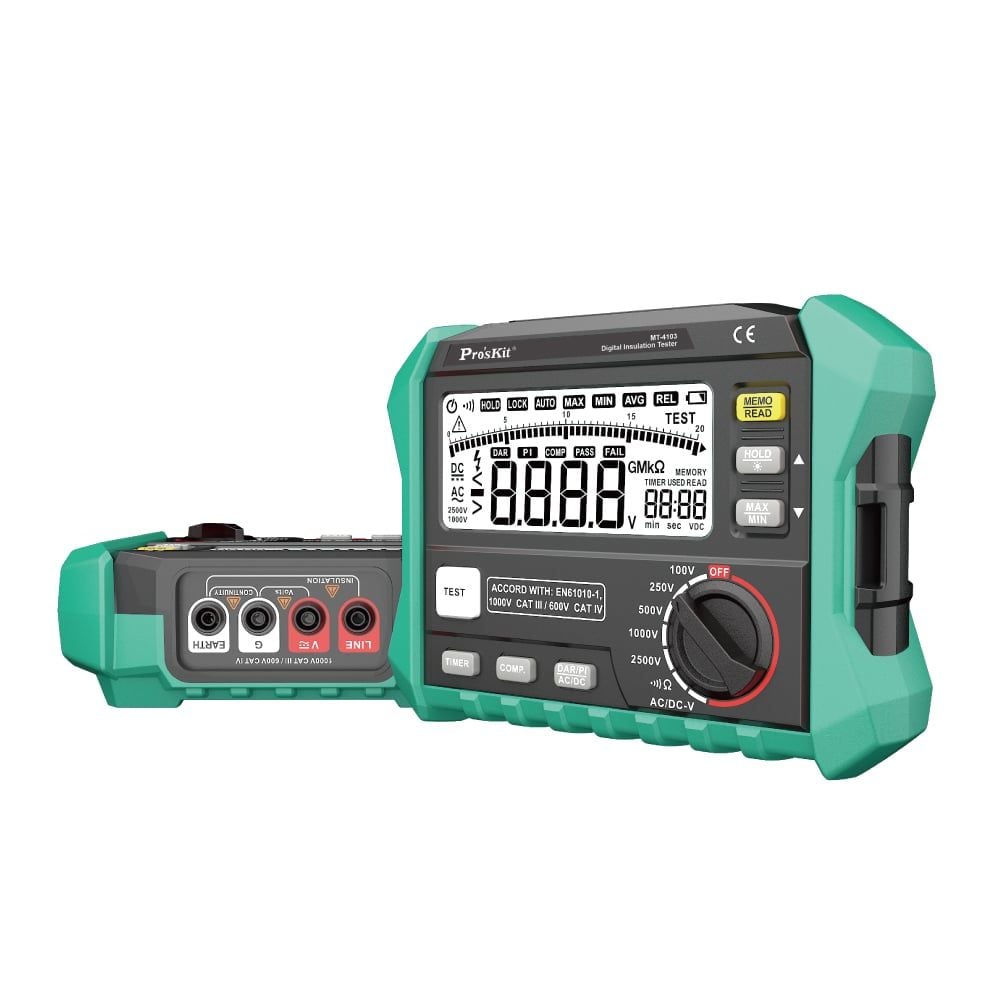

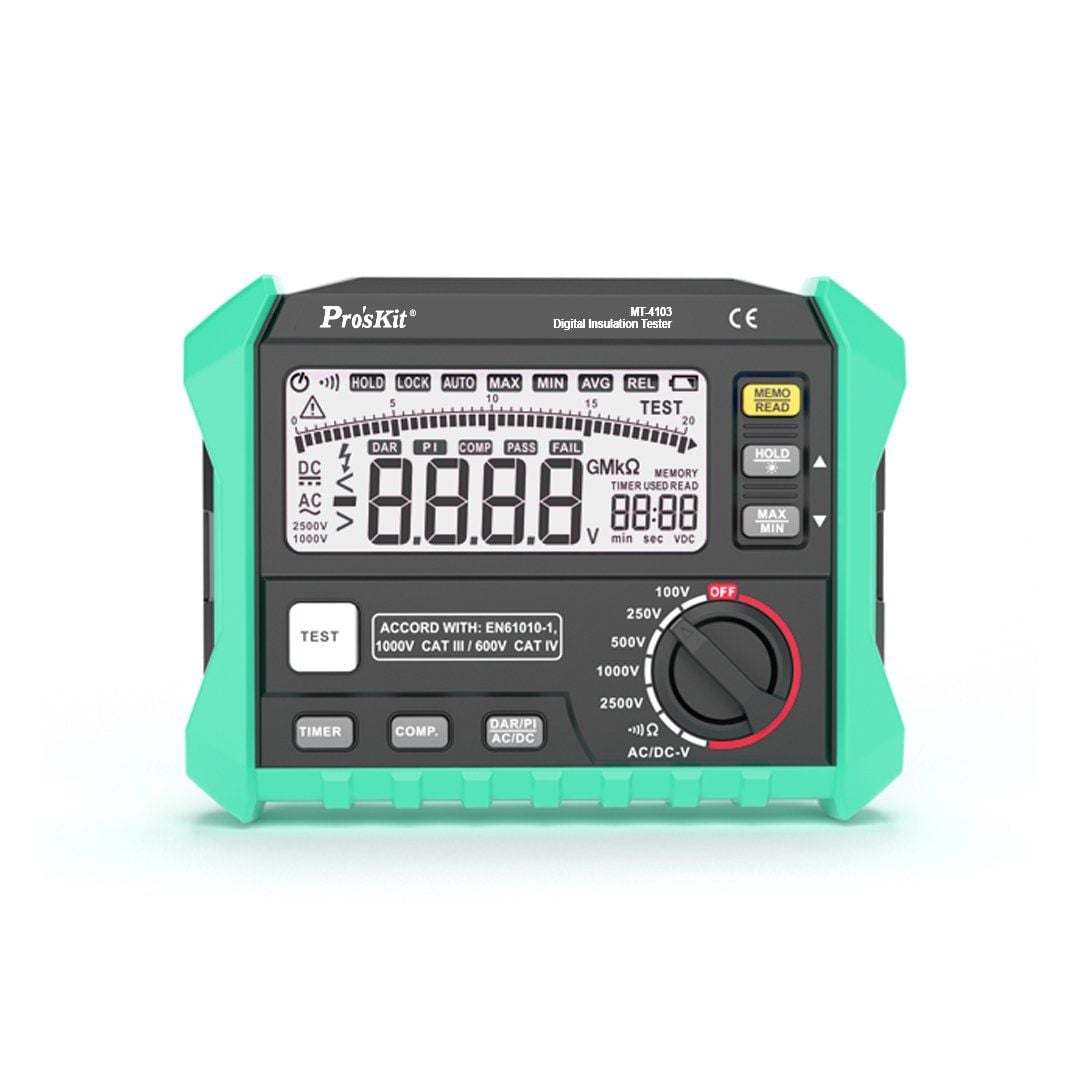

Máy đo điện trở cách điện Pro'sKit MT-4103 là thiết bị chuyên dụng để kiểm tra độ an toàn điện của hệ thống điện, động cơ, máy biến áp và dây cáp. Với khả năng đo điện trở cách điện lên đến 200GΩ và điện áp kiểm tra tối đa 2500V, sản phẩm đáp ứng tiêu chuẩn cho các công việc kiểm tra, bảo trì và đánh giá chất lượng hệ thống điện công nghiệp.
Thiết bị tích hợp nhiều tính năng thông minh như: giữ dữ liệu (Data Hold), đo theo thời gian (Timed measurement), chức năng so sánh (Comparison function), hiển thị MAX/MIN, báo điện áp thấp, tự động tắt nguồn. Màn hình LCD lớn với đèn nền backlight giúp đọc kết quả rõ ràng trong mọi điều kiện ánh sáng.

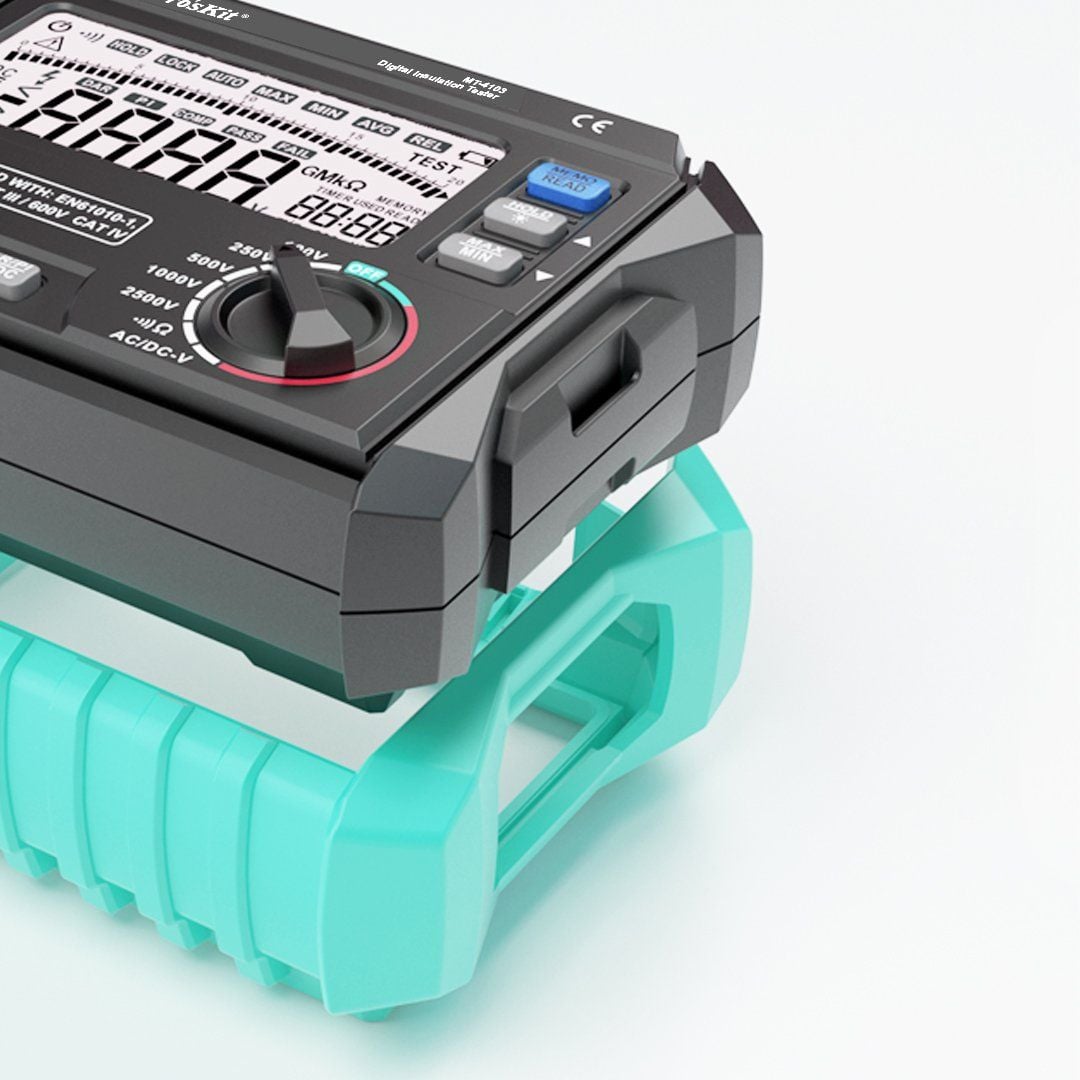

Đặc biệt, Pro'sKit MT-4103 được thiết kế nhỏ gọn, bền bỉ, có khả năng đo điện áp AC/DC, đo điện trở cách điện nhiều thang điện áp (100V, 250V, 500V, 1000V, 2500V) với độ chính xác cao, phù hợp cho các kỹ sư điện, thợ bảo trì và các phòng thí nghiệm điện – điện tử.

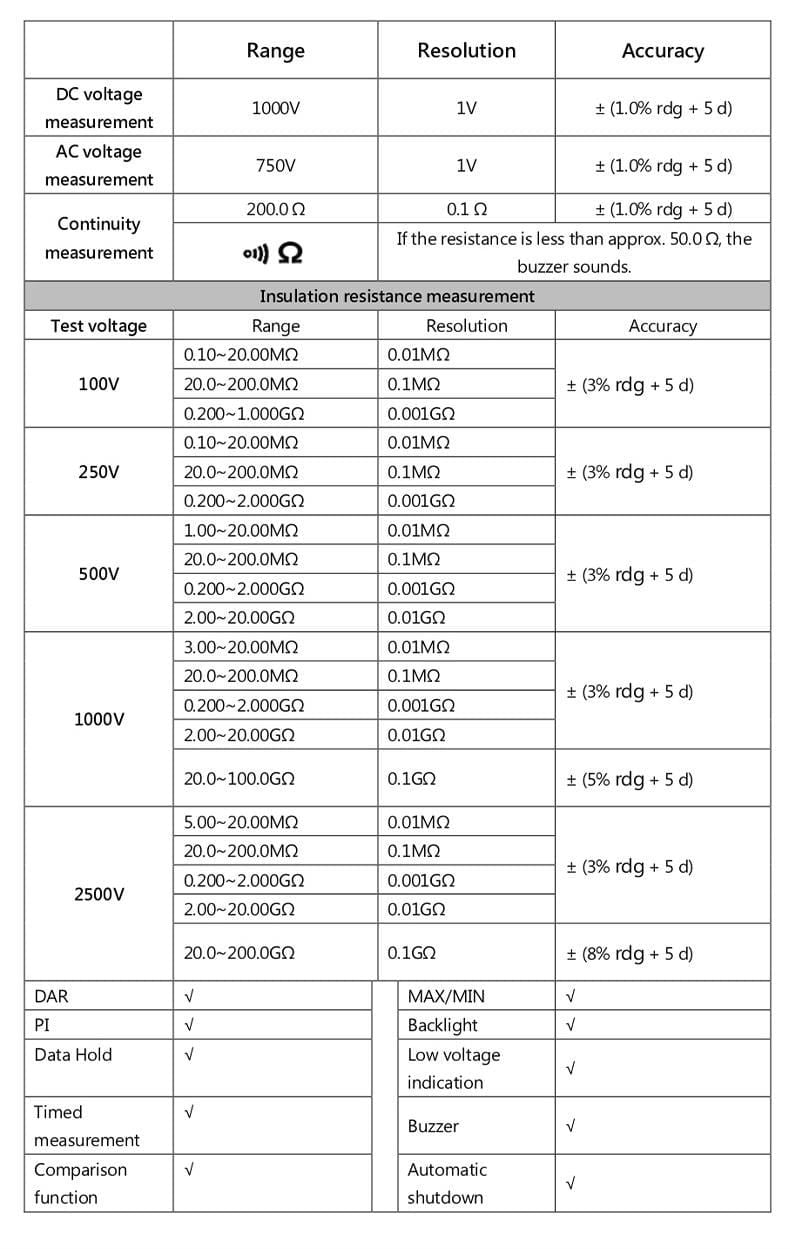

Thông số kỹ thuật chi tiết
Đo điện áp
Chức năng đo
Dải đo tối đa
Độ phân giải
Độ chính xác
Điện áp DC
1000V
1V
± (1.0% rdg + 5d)
Điện áp AC
750V
1V
± (1.0% rdg + 5d)
Đo liên tục (Continuity)
200Ω
0.1Ω
Còi báo nếu R < 50Ω
Đo điện trở cách điện
Điện áp thử
Thang đo
Độ phân giải
Độ chính xác
100V
0.10 ~ 20.00MΩ
0.01MΩ
± (3% rdg + 5d)
20.0 ~ 200.0MΩ
0.1MΩ
± (3% rdg + 5d)
0.200 ~ 1.000GΩ
0.001GΩ
± (3% rdg + 5d)
250V
0.10 ~ 20.00MΩ
0.01MΩ
± (3% rdg + 5d)
20.0 ~ 200.0MΩ
0.1MΩ
± (3% rdg + 5d)
0.200 ~ 2.000GΩ
0.001GΩ
± (3% rdg + 5d)
500V
1.00 ~ 20.00MΩ
0.01MΩ
± (3% rdg + 5d)
20.0 ~ 200.0MΩ
0.1MΩ
± (3% rdg + 5d)
0.200 ~ 2.000GΩ
0.001GΩ
± (3% rdg + 5d)
2.00 ~ 20.00GΩ
0.01GΩ
± (3% rdg + 5d)
1000V
3.00 ~ 20.00MΩ
0.01MΩ
± (3% rdg + 5d)
20.0 ~ 200.0MΩ
0.1MΩ
± (3% rdg + 5d)
0.200 ~ 2.000GΩ
0.001GΩ
± (3% rdg + 5d)
2.00 ~ 20.00GΩ
0.01GΩ
± (3% rdg + 5d)
20.0 ~ 100.0GΩ
0.1GΩ
± (5% rdg + 5d)
2500V
5.00 ~ 20.00MΩ
0.01MΩ
± (3% rdg + 5d)
20.0 ~ 200.0MΩ
0.1MΩ
± (3% rdg + 5d)
0.200 ~ 2.000GΩ
0.001GΩ
± (3% rdg + 5d)
2.00 ~ 20.00GΩ
0.01GΩ
± (3% rdg + 5d)
20.0 ~ 200.0GΩ
0.1GΩ
± (8% rdg + 5d)

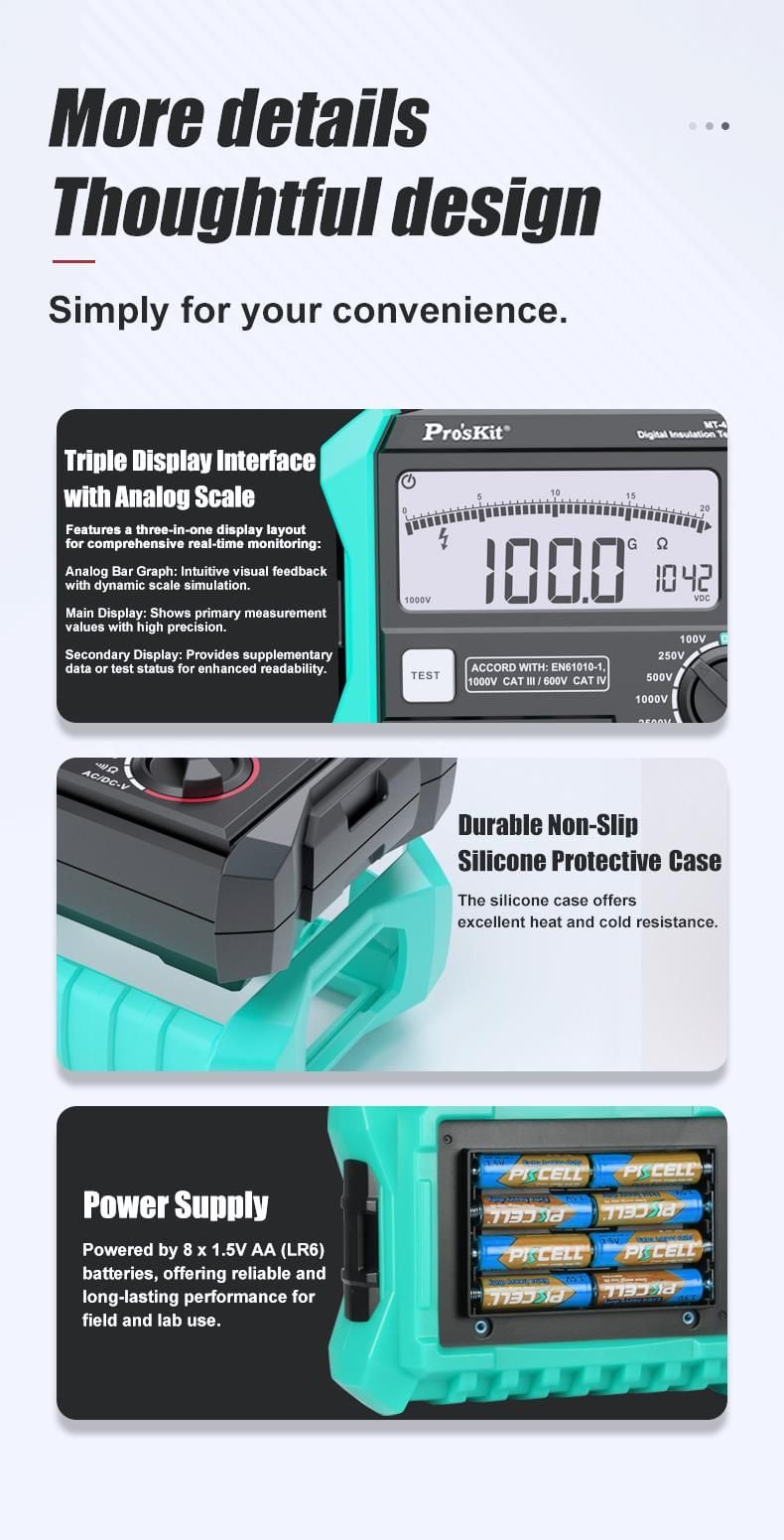

Loại Pin: AA LR06 1.5V x 8 viên
Đèn nền màn hình
Bộ nhớ lưu trữ lên đến 99 lần

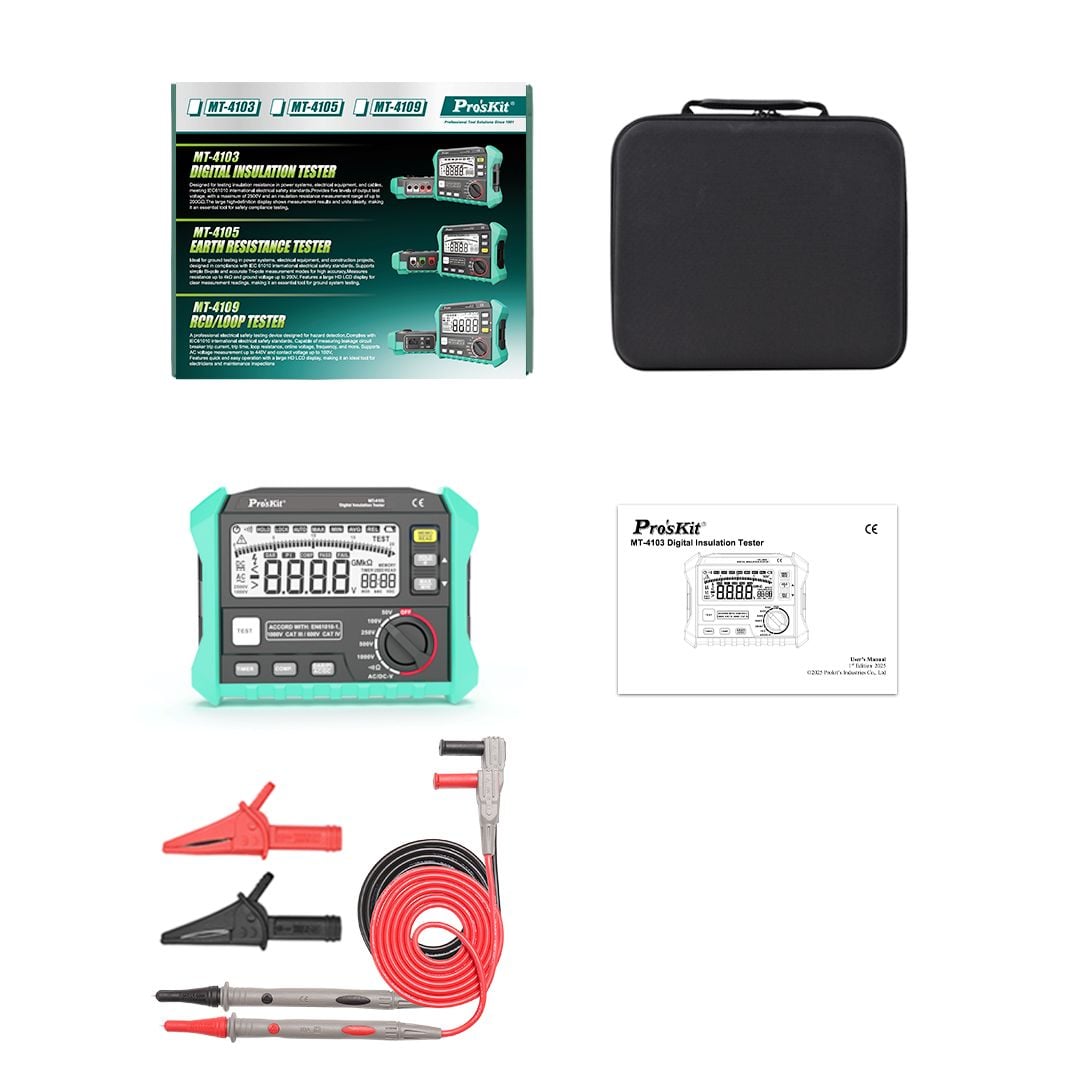

Đóng gói bao gồm: Túi đựng x 1, Máy chính x 1, Dây đo x 1 cặp, kẹp sấu x 1 cặp
Tự động tắt nguồn khi không sử dụng.
Tính năng nổi bật
Đo điện trở cách điện lên tới 200GΩ với nhiều mức điện áp (100V, 250V, 500V, 1000V, 2500V).
Chức năng DAR và PI (hệ số hấp thụ điện môi & chỉ số phân cực) phục vụ đo lường chuyên nghiệp.
Lưu giữ dữ liệu (Data Hold), đo theo thời gian (Timed Measurement).
So sánh kết quả (Comparison function) và hiển thị MAX/MIN.

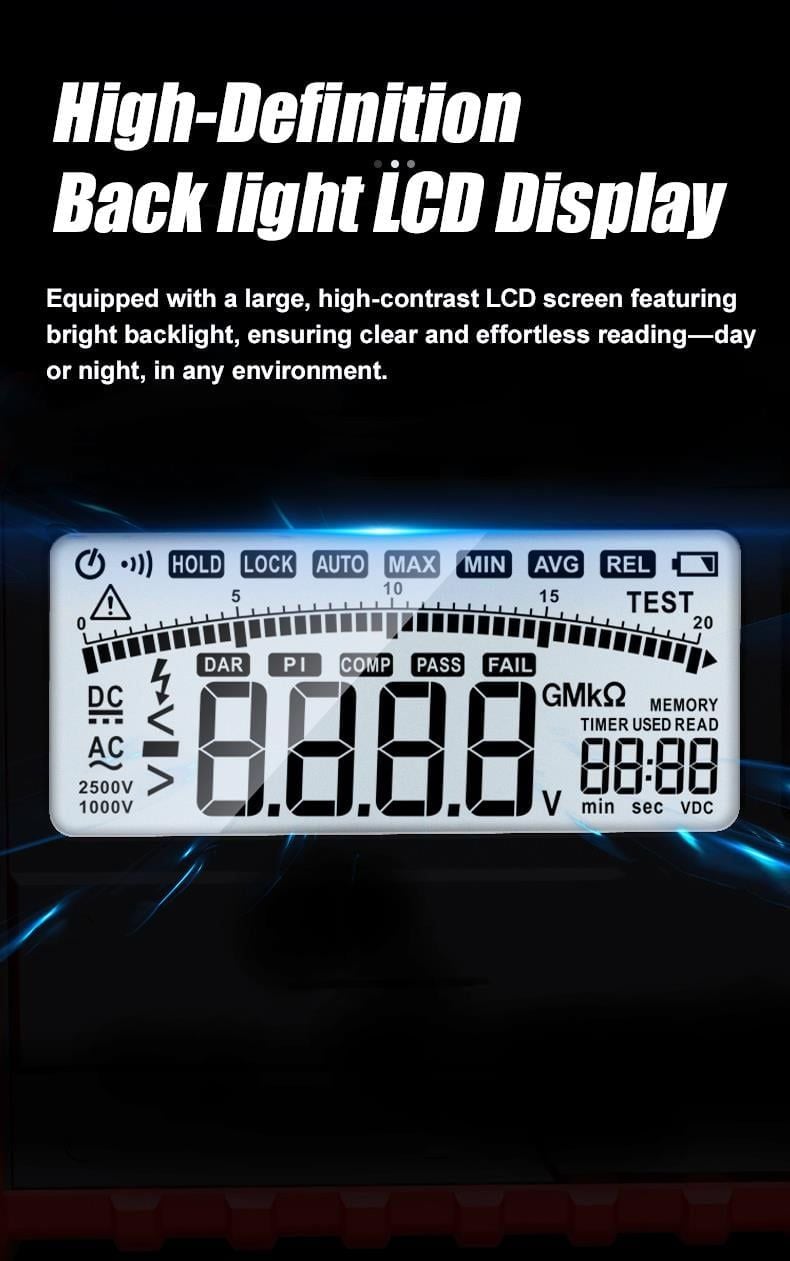

Màn hình LCD lớn có đèn nền giúp đọc dễ dàng.
Báo hiệu điện áp thấp, còi báo khi điện trở thấp.
Tự động tắt nguồn tiết kiệm pin.
Ứng dụng
Kiểm tra độ cách điện của máy biến áp, động cơ, máy phát điện.
Đo kiểm tra dây cáp điện công nghiệp và dân dụng.
Sử dụng trong bảo trì hệ thống điện, phòng thí nghiệm, kỹ sư điện công nghiệp.
Hướng dẫn sử dụng Pro’sKit MT-4103 để đo điện trở cách điện
1. Chuẩn bị trước khi đo
Đảm bảo thiết bị hoặc hệ thống điện cần đo đã được ngắt nguồn hoàn toàn.
Xả hết điện tích còn lại trong tụ hoặc mạch trước khi kết nối.
Chọn thang đo điện áp thử (100V / 250V / 500V / 1000V / 2500V) phù hợp với yêu cầu.

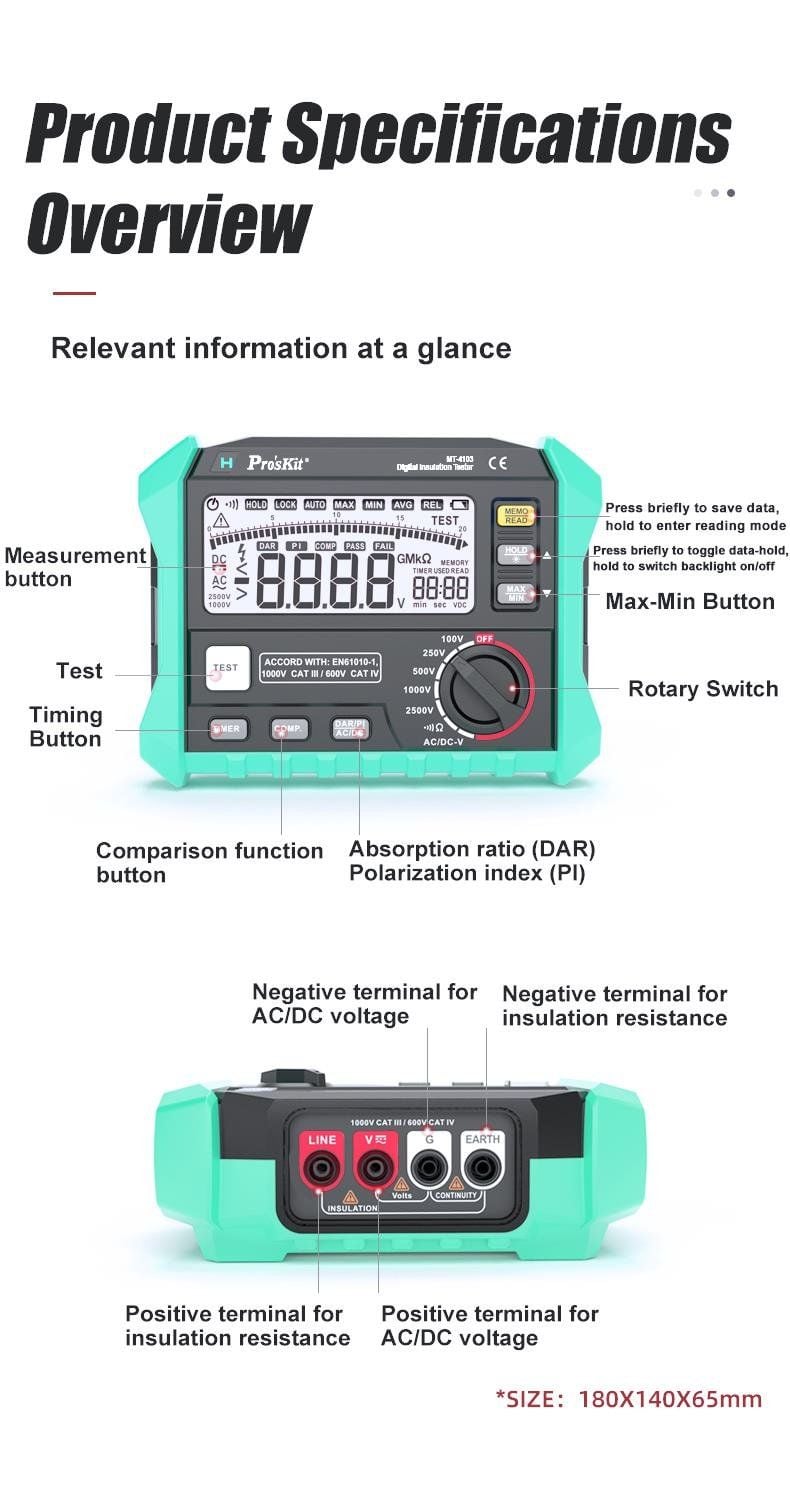

Kết nối que đo đúng cực: que đỏ vào đầu cần kiểm tra cách điện, que đen nối đất hoặc vỏ thiết bị.

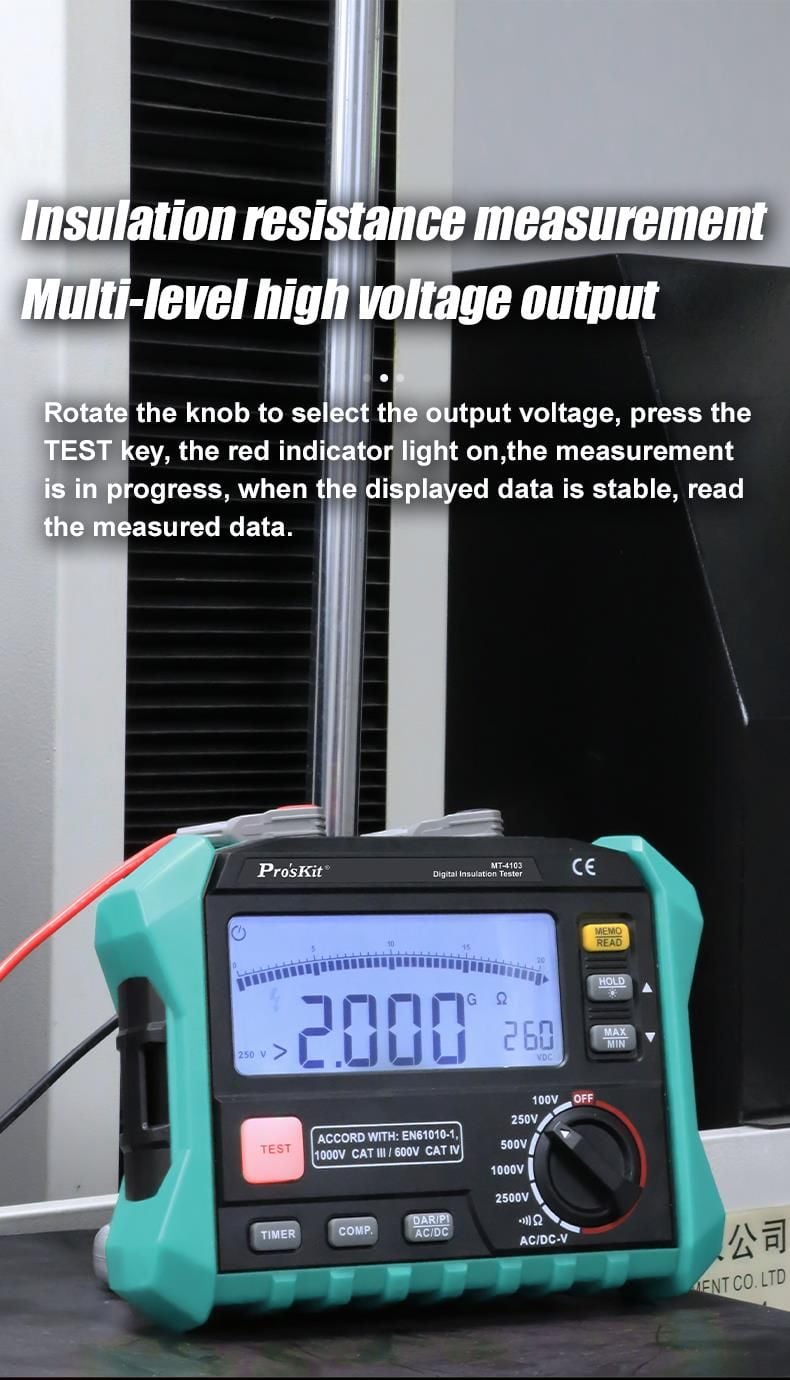

2. Các bước đo điện trở cách điện
Bật máy và chọn chức năng Insulation Resistance (IR Test).
Chọn điện áp thử mong muốn bằng nút điều chỉnh.
Đặt que đo vào điểm cần kiểm tra:
Que đỏ → dây dẫn hoặc cuộn dây cần kiểm tra.
Que đen → đất hoặc vỏ thiết bị.
Nhấn nút TEST/MEASURE để bắt đầu đo.
Đọc giá trị trên màn hình LCD:
Nếu giá trị > 1MΩ → cách điện tốt.
Nếu giá trị < 1MΩ → cách điện kém, cần kiểm tra lại thiết bị.
Khi đo xong, thả nút TEST, máy sẽ tự động xả điện áp dư an toàn.
3. Đo các thông số đặc biệt

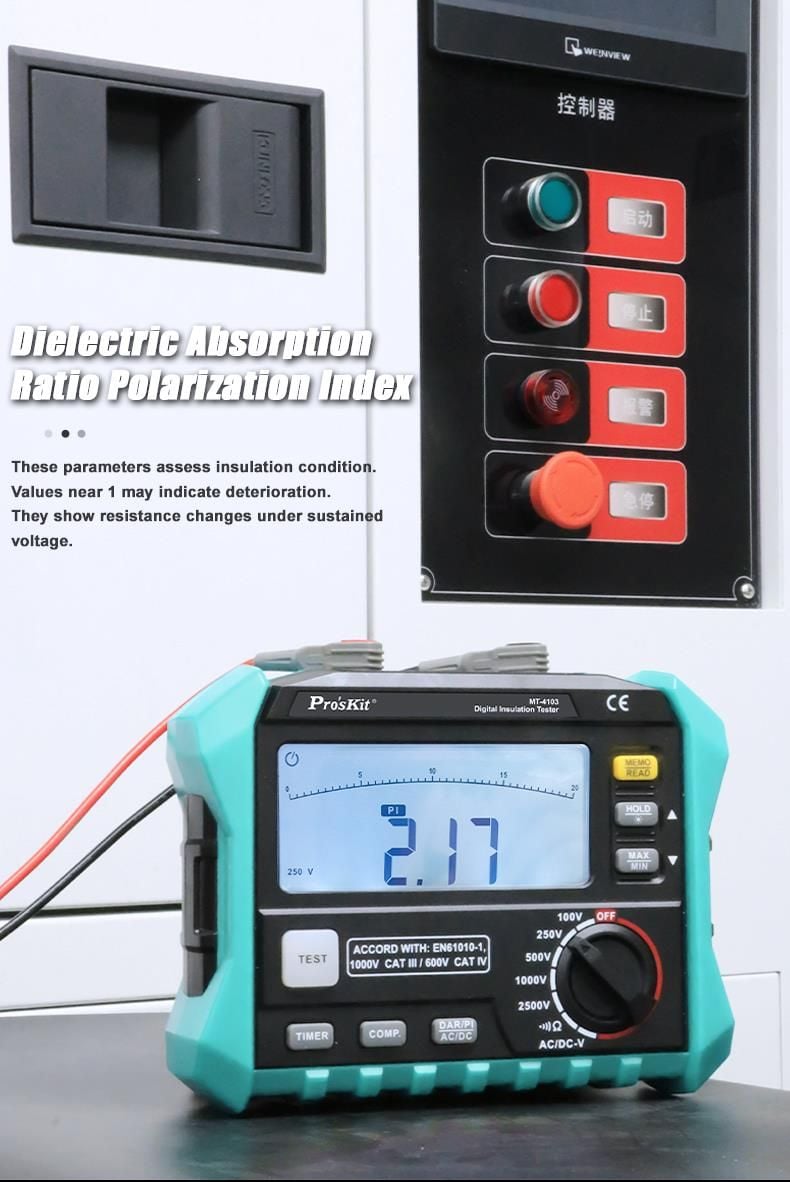

DAR (Dielectric Absorption Ratio – hệ số hấp thụ điện môi):
Đo tại 30 giây và 60 giây → máy sẽ hiển thị kết quả tự động.
DAR ≥ 1.4 → cách điện tốt.
PI (Polarization Index – chỉ số phân cực):
Đo tại 1 phút và 10 phút → máy tính toán chỉ số PI.
PI ≥ 2.0 → cách điện rất tốt, PI < 1.0 → cách điện kém.
Continuity (đo thông mạch):
Chọn chế độ Ω.
Nếu điện trở < 50Ω → máy phát còi báo.
4. Lưu ý an toàn khi đo
Không chạm tay vào đầu que đo trong khi máy đang phát điện áp thử.
Chọn mức điện áp thử phù hợp để tránh làm hỏng thiết bị.
Sau khi đo, chờ máy xả hết điện dư rồi mới tháo que đo.
Luôn đeo găng tay cách điện khi thao tác ở môi trường công nghiệp.
