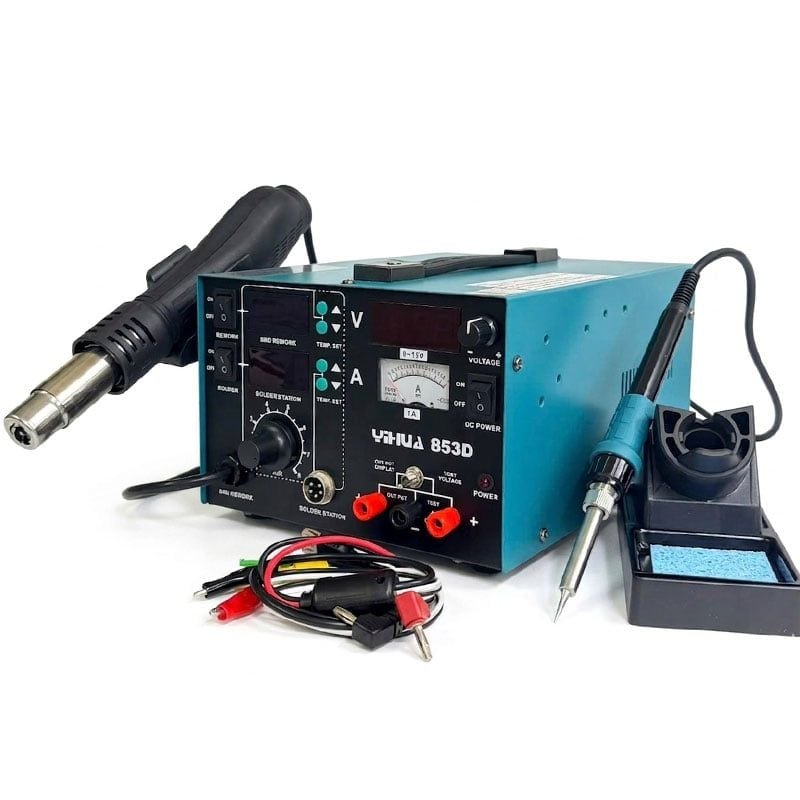

Máy khò hàn cấp nguồn 3 trong 1 Yihua 853D 1A (760W)

Mô Tả Chi Tiết Sản Phẩm

Yihua 853D 1A đột phá với thiết kế 3 trong 1, gom trọn hệ thống Khò nhiệt, Hàn sắt và Bộ cấp nguồn DC vào một thiết bị trung tâm. Các công tắc nguồn được thiết kế độc lập, cho phép bạn sử dụng đồng thời hoặc tắt bớt các chức năng không dùng tới để tiết kiệm điện năng.

Các đặc điểm công nghệ nổi bật:

• Hệ thống khò nhiệt bằng quạt Brushless êm ái: Luồng gió khò được tạo ra từ motor quạt dòng khí mềm đặt ngay trong tay cầm. Thiết kế này giúp gió ra đều, mịn, lưu lượng lớn lên đến 120 Lít/phút và cực kỳ êm ái, hạn chế tối đa tình trạng làm bay hay xê dịch các linh kiện dán SMD nhỏ xung quanh.
• Công nghệ kiểm soát nhiệt thông minh PID: Nhiệt độ khò và hàn được quản lý bởi vi xử lý PID tốc độ cao, giúp kiểm soát nhiệt độ thực tế theo thời gian thực, bù nhiệt cực nhanh và giữ nhiệt độ luôn ổn định, tránh tình trạng shock nhiệt gây chết IC nhạy cảm.
• Trạm hàn chống tĩnh điện (ESD Safe): Tay hàn sử dụng lõi gia nhiệt bằng gốm sứ cao cấp nhập khẩu, đạt tốc độ tăng nhiệt nhanh và độ bền vượt trội. Thiết kế bo mạch chuẩn chống tĩnh điện giúp bảo vệ các linh kiện bán dẫn (như CMOS, IC nguồn) không bị đánh thủng khi thao tác.
• Bộ cấp nguồn DC 15V - 1A tích hợp đo dòng: Cung cấp dòng điện phẳng, ổn định để kích nguồn pin, test bo mạch điện thoại. Hệ thống kiểm tra liên tục được tích hợp rơ-le bảo vệ quá tải và ngắn mạch phản ứng nhanh, tự động ngắt dòng khi xảy ra sự cố chạm mạch để bảo vệ an toàn cho thiết bị được test.
• Màn hình hiển thị LED trực quan: Giúp kỹ thuật viên dễ dàng theo dõi chính xác các thông số nhiệt độ và điện áp đầu ra trong suốt quá trình làm việc.

Thông Số Kỹ Thuật Chi Tiết

Hướng Dẫn Sử Dụng & Bảo Quản Chuẩn Xác

Hướng dẫn sử dụng:

1. Chuẩn bị: Kết nối tay hàn, tay khò và dây cấp nguồn vào các cổng tương ứng trên mặt trước của máy. Lắp đầu khò thích hợp với linh kiện cần xử lý.
2. Bật nguồn độc lập: Mặt trước có các công tắc riêng cho Hot Air (Khò), Soldering (Hàn) và Power Supply (Cấp nguồn). Bạn cần dùng chức năng nào thì bật công tắc của chức năng đó.
3. Thao tác Khò / Hàn: Điều chỉnh núm vặn để cài đặt nhiệt độ và lưu lượng gió phù hợp. Đợi màn hình LED ổn định thông số là có thể bắt đầu thao tác trên bo mạch.
4. Thao tác Cấp nguồn: Vặn núm chỉnh áp (Voltage) để đạt mức điện áp cần thiết (ví dụ 3.7V - 4.2V để kích nguồn điện thoại) trước khi kẹp dòng vào bo mạch cần kiểm tra. Theo dõi kim hoặc số hiển thị dòng điện (A) để phát hiện pan bệnh chạm mạch.

Nguyên tắc bảo quản quan trọng để kéo dài tuổi thọ máy:

CHẾ ĐỘ TỰ NGẮT AN TOÀN CỦA TAY KHÒ: Khi tạm dừng công việc, hãy đặt tay khò lên giá đỡ. Máy sẽ tự động kích hoạt chế độ làm mát (cool down), thổi gió để hạ nhiệt độ lõi khò xuống dưới 100°C trước khi ngắt hẳn. Tuyệt đối KHÔNG rút phích cắm điện đột ngột khi lõi khò đang nóng, vì điều này sẽ làm om nhiệt và gây cháy, đứt ruột khò.

• Bảo vệ lõi gốm sinh nhiệt: Lõi nhiệt bên trong tay khò và tay hàn làm bằng gốm sứ. Tránh làm rơi rớt, va đập mạnh tay cầm xuống bàn việc vì có thể gây nứt, gãy lõi gốm.
• Vệ sinh mũi hàn liên tục: Sau khi hàn xong, hãy làm sạch mũi hàn bằng bọt biển ẩm hoặc bùi nhùi đồng. Trước khi tắt máy hàn, nên tráng một lớp thiếc mỏng lên đầu mũi hàn để chống oxy hóa, giúp đầu hàn luôn bóng và bám thiếc tốt cho lần dùng sau.
• Tránh quá tải bộ nguồn: Chỉ sử dụng chức năng cấp nguồn cho các thiết bị có mức tiêu thụ dòng dưới 1A. Tránh dùng kích các loại pin hoặc thiết bị có công suất quá lớn vượt ngưỡng chịu tải của máy.
• Môi trường làm việc: Đặt máy ở nơi khô ráo, thoáng mát, tránh những nơi có độ ẩm cao hoặc quá nhiều bụi bẩn bám vào khe tản nhiệt của thân máy.

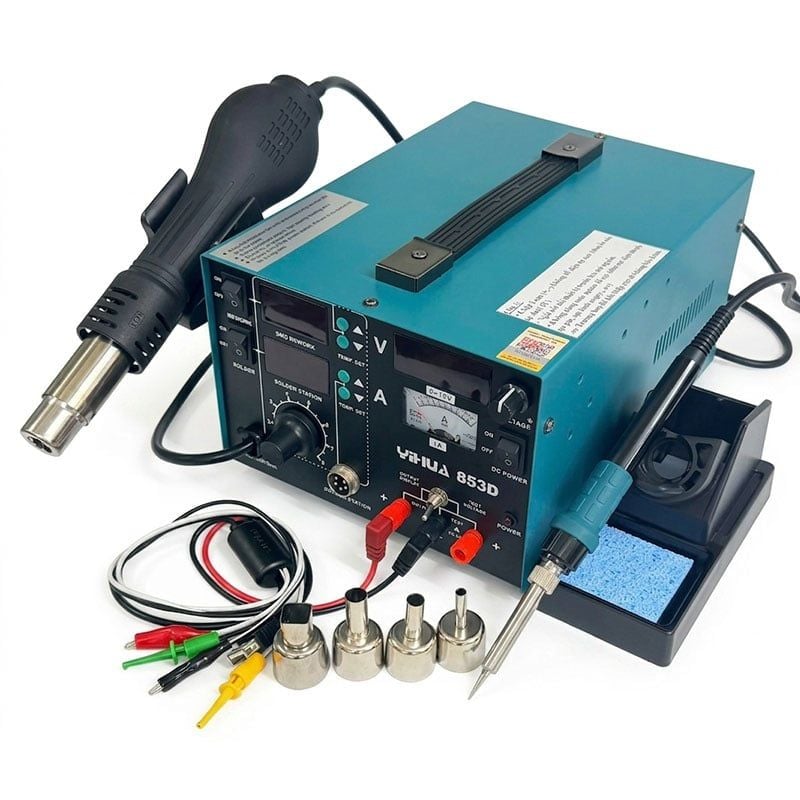

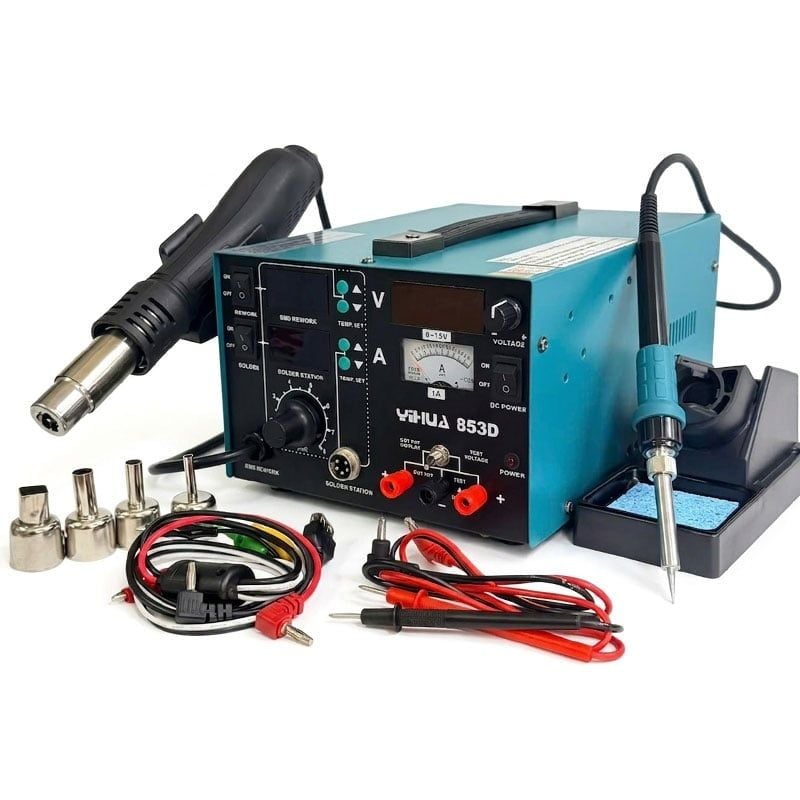

Chi tiết đóng gói bao gồm:

• 1 x Thân máy trung tâm: Bộ điều khiển chính Yihua 853D 1A (tích hợp sẵn đồng hồ đo áp và bộ nguồn DC 15V - 1A bên trong).
• 1 x Tay khò nhiệt:S208F Được kết nối sẵn với hệ thống điều khiển của máy, tích hợp sẵn quạt Brushless ở tay cầm.
• 1 x Tay hàn sắt: 907C Đi kèm sẵn dây kết nối jack cắm và mũi hàn cơ bản.
• 1 x Cặp dây đo nguồn và 1 bộ dây cấp nguồn: Dây chuyên dụng có đầu kẹp cá sấu hoặc đầu kim để kết nối với bộ cấp nguồn DC của máy, phục vụ việc kích nguồn hoặc đo dòng thiết bị.
• 1 x Giá đỡ tay khò: Bằng kim loại, gắn trực tiếp vào bên hông thân máy để đặt tay khò khi tạm nghỉ.
• 1 x Kệ để tay hàn: Bằng kim loại chắc chắn, dùng để đặt tay hàn đang nóng, tích hợp khay chứa bọt biển làm sạch mũi hàn.

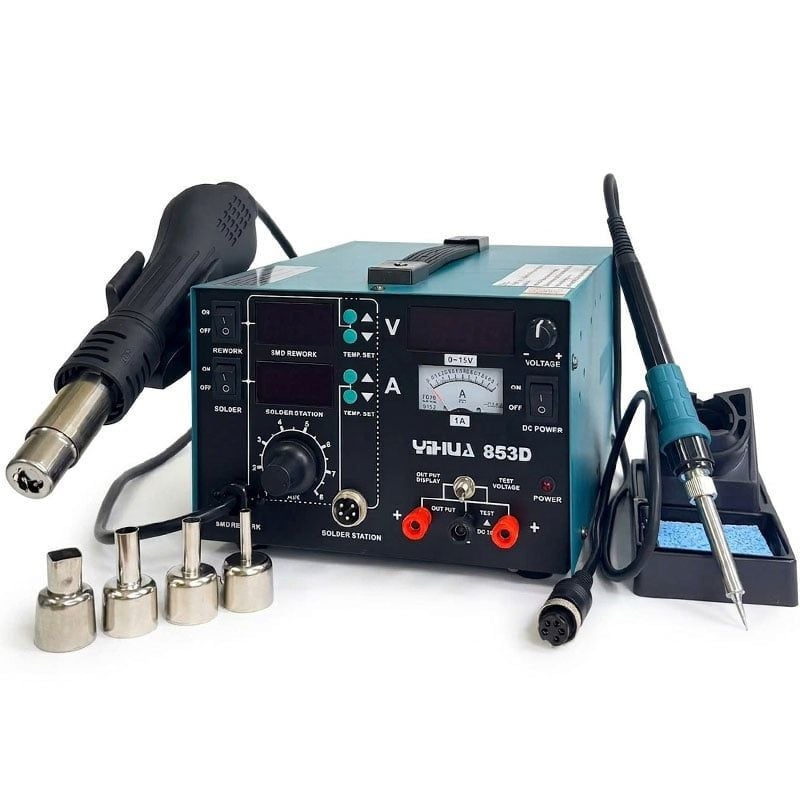

• 4 x Đầu khò (Nozzles): Các đầu phun gió bằng kim loại với các kích cỡ đường kính khác nhau để phù hợp cho từng loại IC hay linh kiện cần xử lý.
• 1 x Bọt biển thấm nước: Dùng để vệ sinh, lau chùi mũi hàn.
• 1 x Sách hướng dẫn sử dụng: Tài liệu hướng dẫn thao tác, cài đặt thông số và các lưu ý an toàn từ nhà sản xuất.
