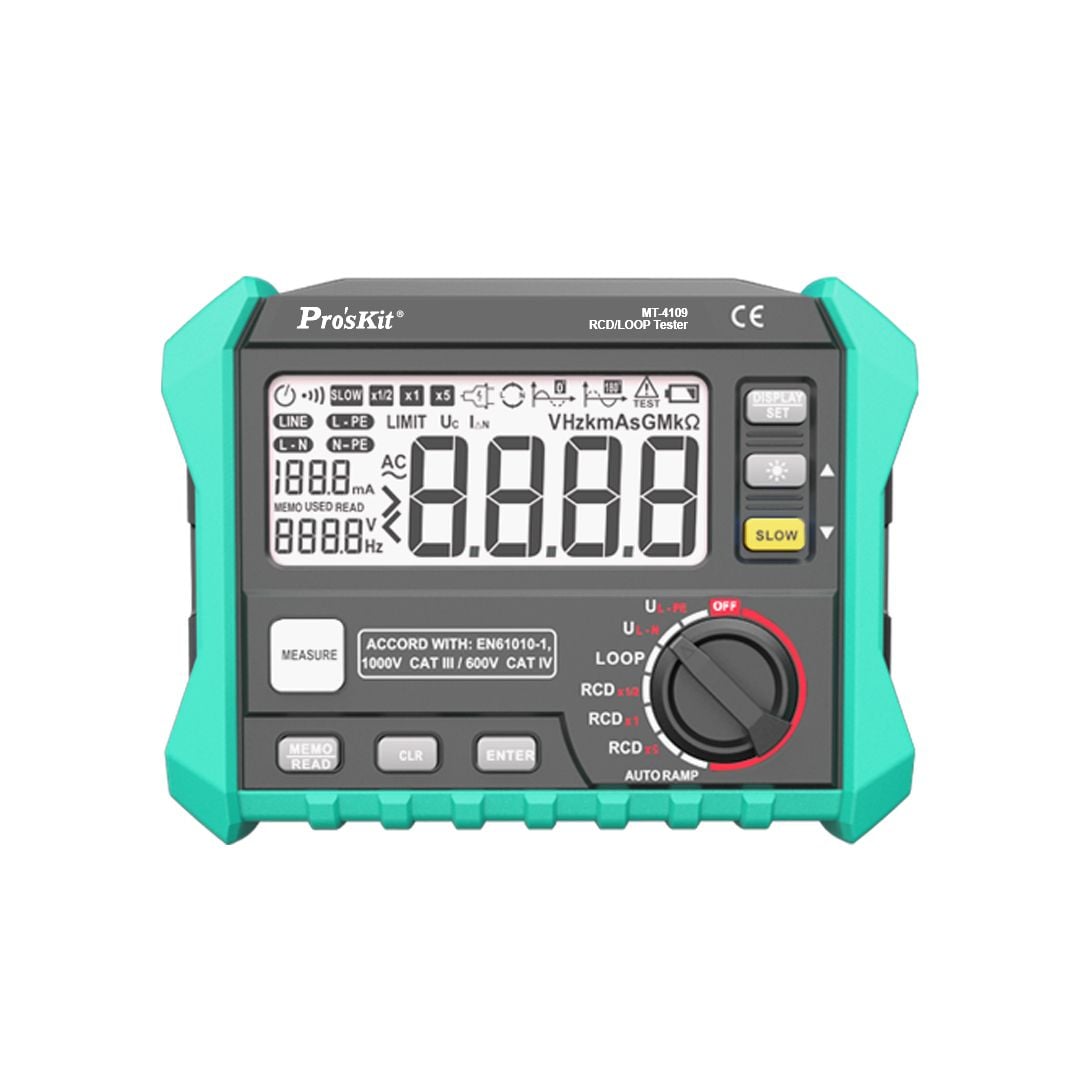

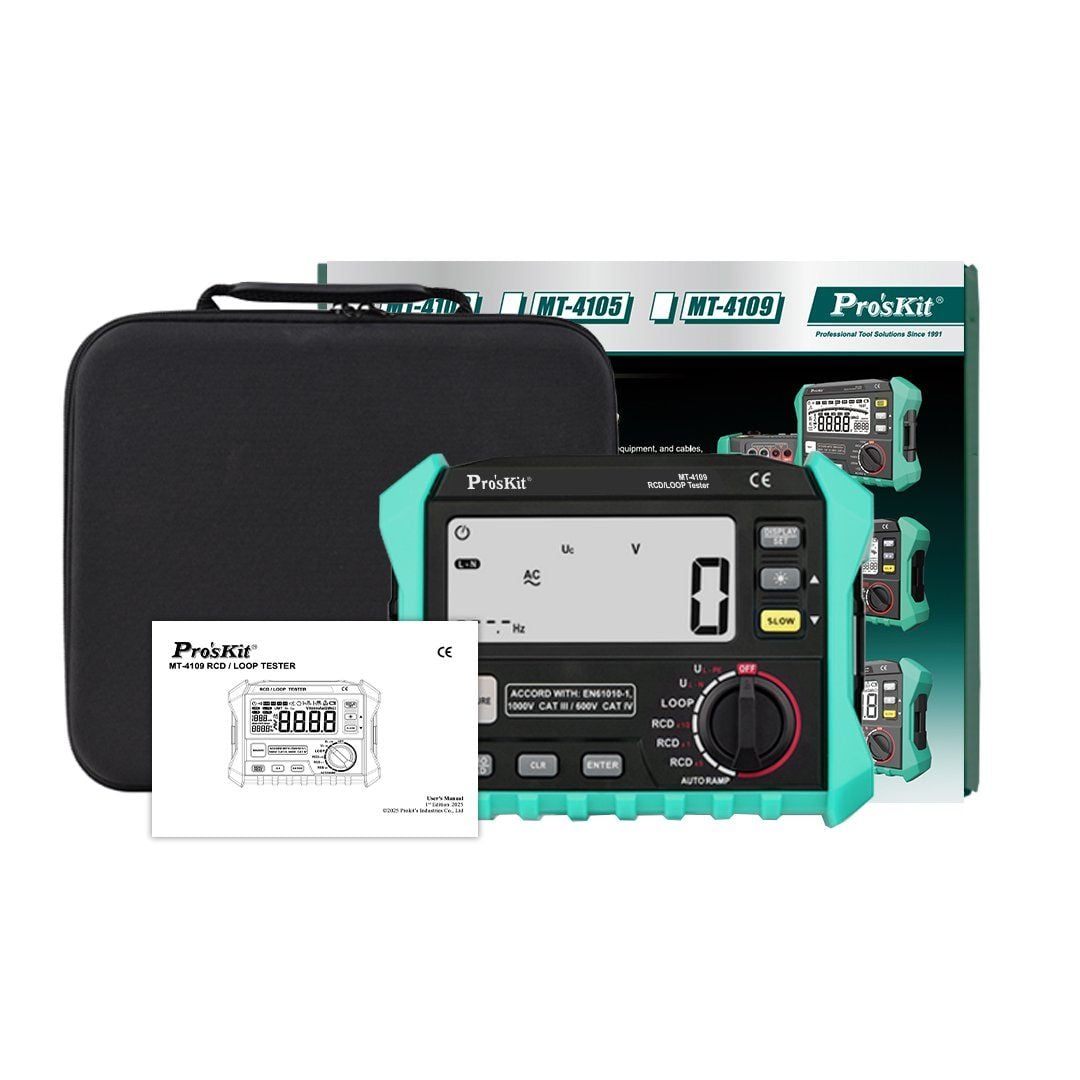

Máy đo kiểm an toàn điện RCD Pro’sKit MT-4109 (dòng rò, trở vòng lặp)

Mô tả chi tiết sản phẩm

Pro’sKit MT-4109 là máy kiểm tra RCD/LOOP thế hệ mới, được thiết kế nhỏ gọn, bền bỉ và dễ sử dụng. Thiết bị giúp kỹ sư, thợ điện và đơn vị kiểm định đo lường nhanh chóng các thông số quan trọng như:

• Dòng rò (Trip Current)
• Thời gian ngắt mạch (Trip Time)
• Điện áp tiếp xúc (Contact Voltage)
• Điện trở vòng (Loop Resistance)
• Điện áp pha AC (0 ~ 440V)
• Tần số (45 ~ 65Hz)

Ngoài ra, MT-4109 còn hỗ trợ nhiều chức năng nổi bật:

• Lưu trữ 1000 bộ dữ liệu trong bộ nhớ trong.

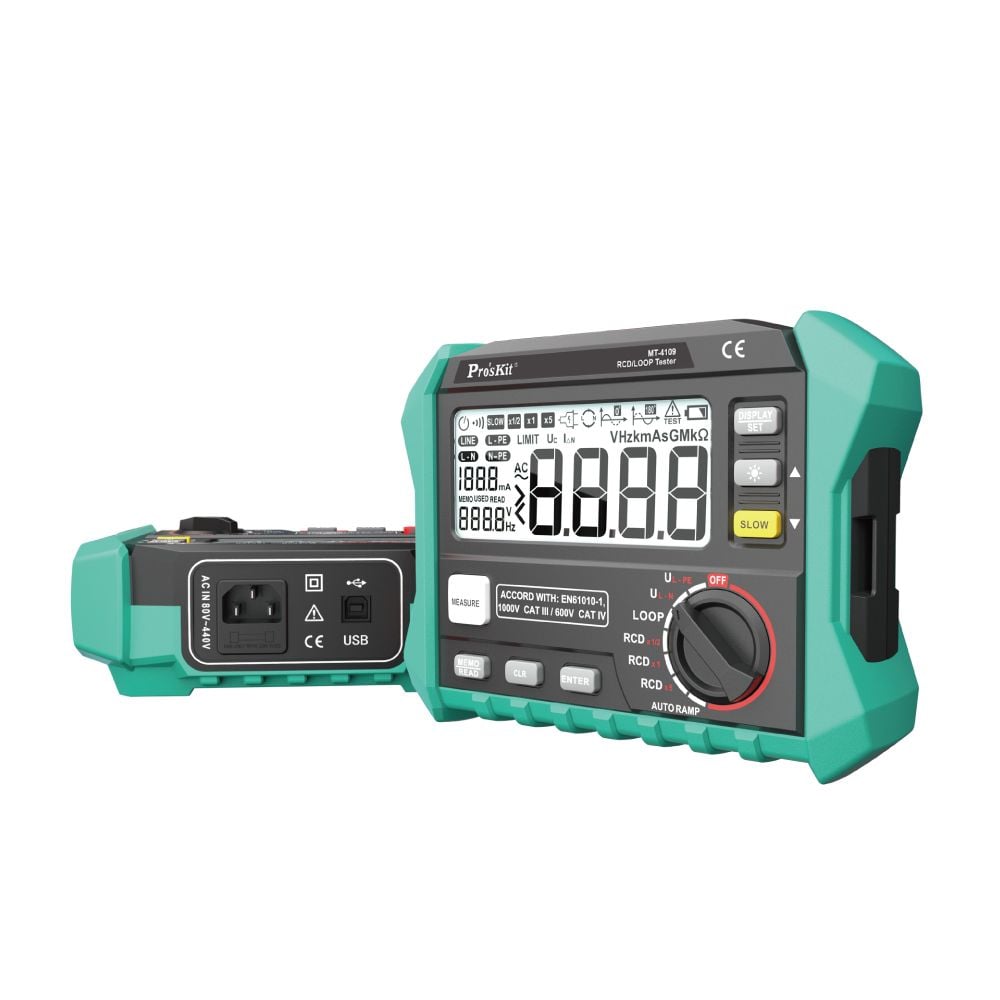

• Truy xuất dữ liệu dễ dàng qua USB 2.0.
• Hỗ trợ đo nhanh/chậm, tự động kiểm tra dòng rò bằng chế độ Auto Ramp.

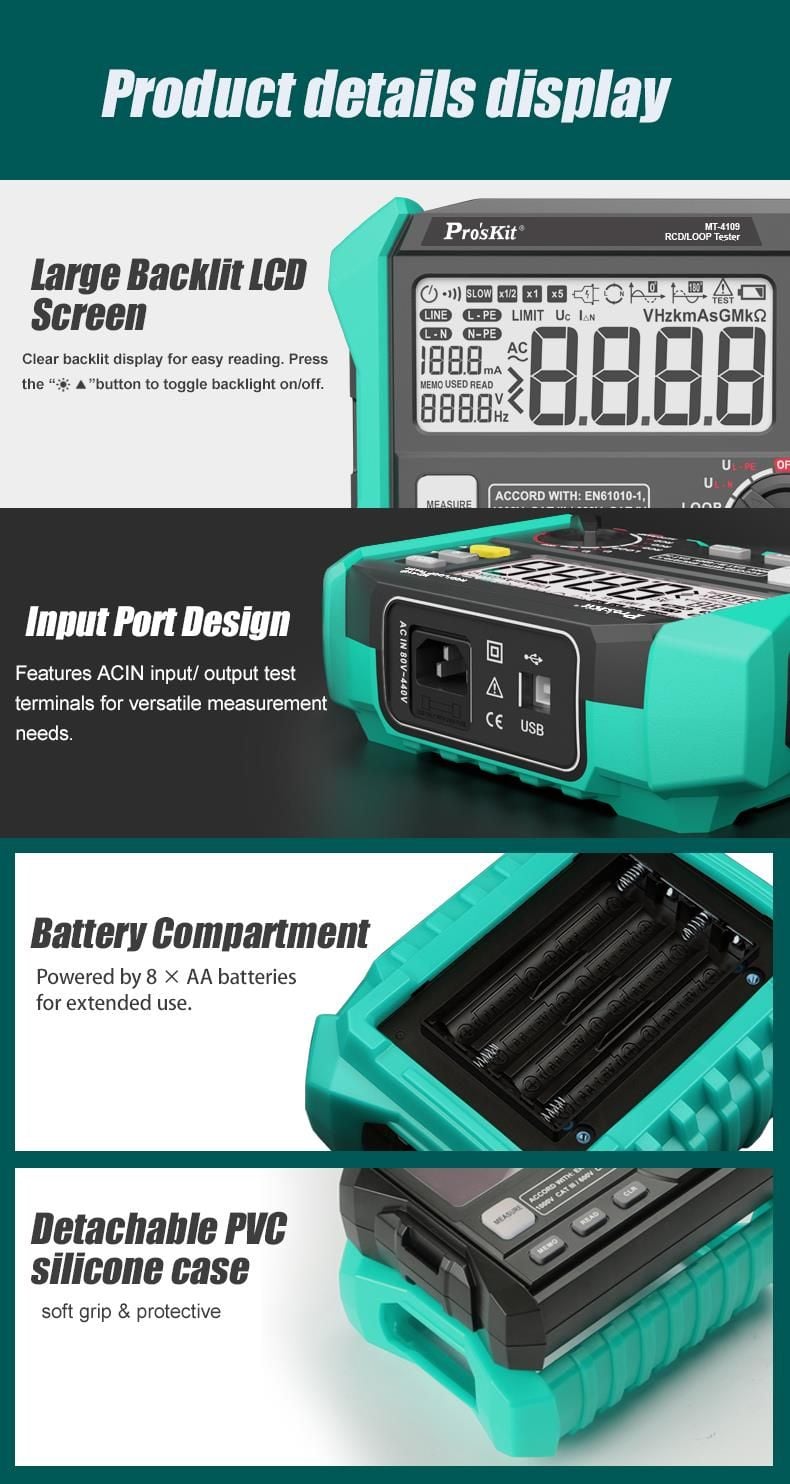

• Màn hình LCD lớn, có đèn nền tiện lợi khi làm việc thiếu sáng.
• Tuân thủ chuẩn an toàn IEC/EN 61010-1, CAT III 1000V, CAT IV 600V.

Thiết bị là công cụ lý tưởng cho kiểm tra, bảo trì và giám sát hệ thống điện trong công nghiệp, dân dụng và các công trình kỹ thuật.

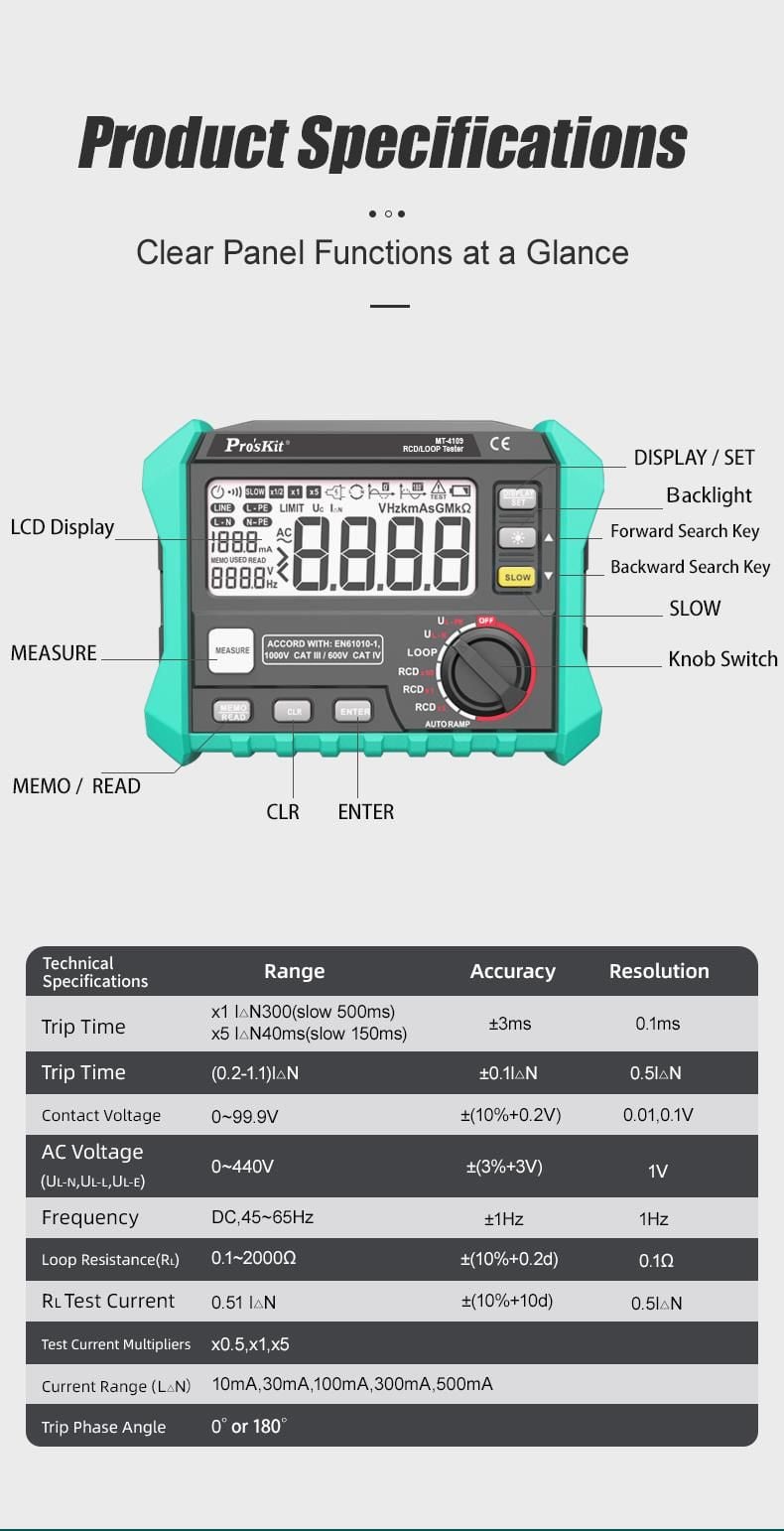

 Thông số kỹ thuật Pro’sKit MT-4109

 Hướng dẫn sử dụng & bảo quản

1. Chuẩn bị trước khi đo

• Đảm bảo thiết bị và dây đo không hư hỏng, nứt gãy.
• Kiểm tra pin, thay pin khi hiển thị cảnh báo pin yếu.
• Không sử dụng trong môi trường ẩm ướt, có khí dễ cháy nổ.

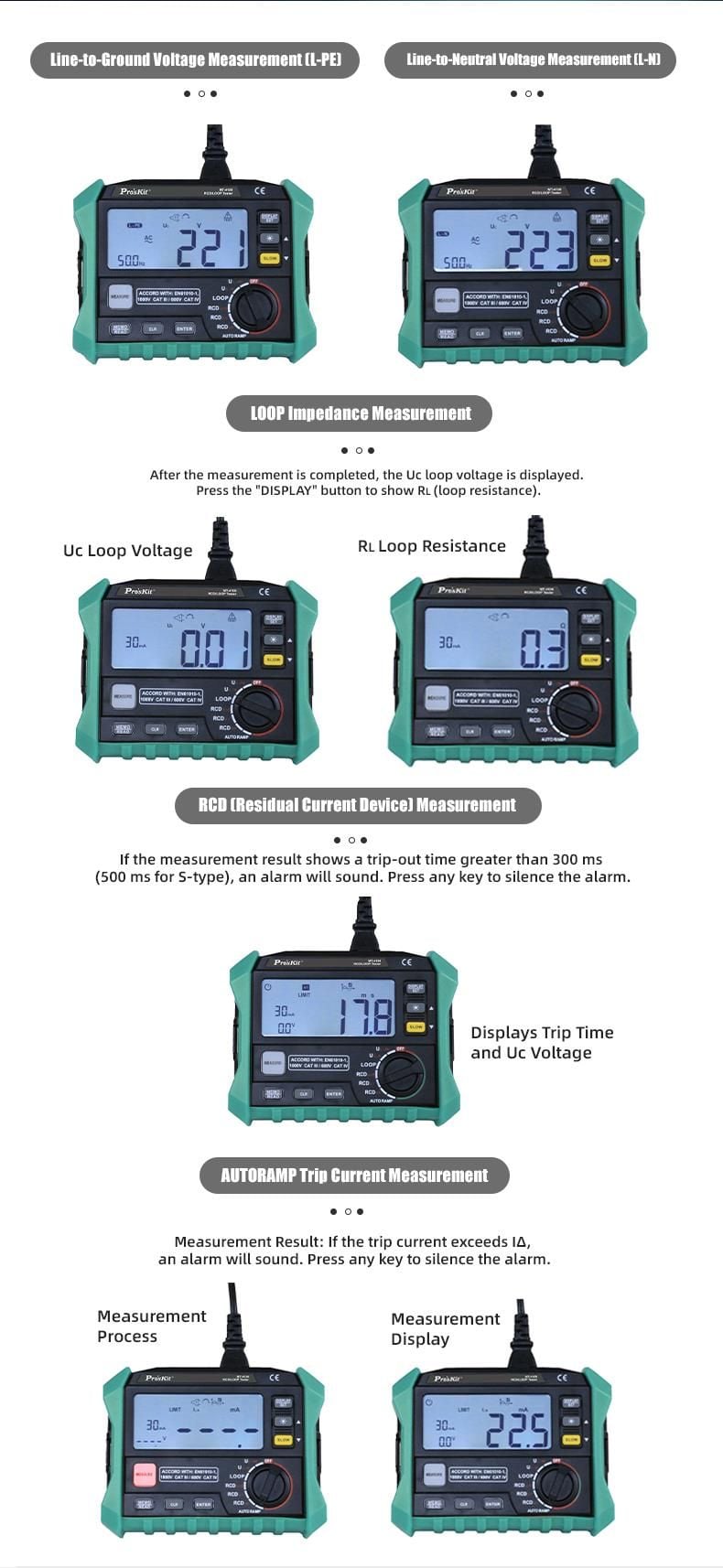

2. Cách đo cơ bản

• Đo điện áp L-PE (dây pha – đất): Xoay núm về L-PE, kết nối dây đo, kết quả hiển thị trên màn hình.
• Đo điện áp L-N (dây pha – trung tính): Chọn L-N, cắm dây đo, màn hình hiển thị điện áp & tần số.
• Đo điện trở vòng (LOOP): Chọn chế độ LOOP, cài đặt dòng thử nghiệm, nhấn MEASURE để bắt đầu đo.
• Đo RCD (RCD ×0.5, ×1, ×5): Cài đặt dòng IΔN, chọn góc pha (0° hoặc 180°), nhấn MEASURE, màn hình hiển thị thời gian nhảy & Uc.
• Auto Ramp: Thiết bị tự động tăng dòng để xác định ngưỡng tác động của RCD.

3. Lưu trữ & đọc dữ liệu

• Sau khi đo, nhấn MEMO để lưu (tối đa 1000 kết quả).
• Nhấn READ để xem lại, dùng ▲ ▼ để duyệt dữ liệu.
• Có thể truyền dữ liệu sang máy tính qua USB để lưu trữ lâu dài.

4. Bảo quản thiết bị

• Luôn ngắt kết nối dây đo trước khi mở nắp pin.
• Cất giữ nơi khô ráo, thoáng mát (0 ~ 40°C, RH <80%).
• Khi không dùng lâu dài, tháo pin để tránh rò rỉ axit.
