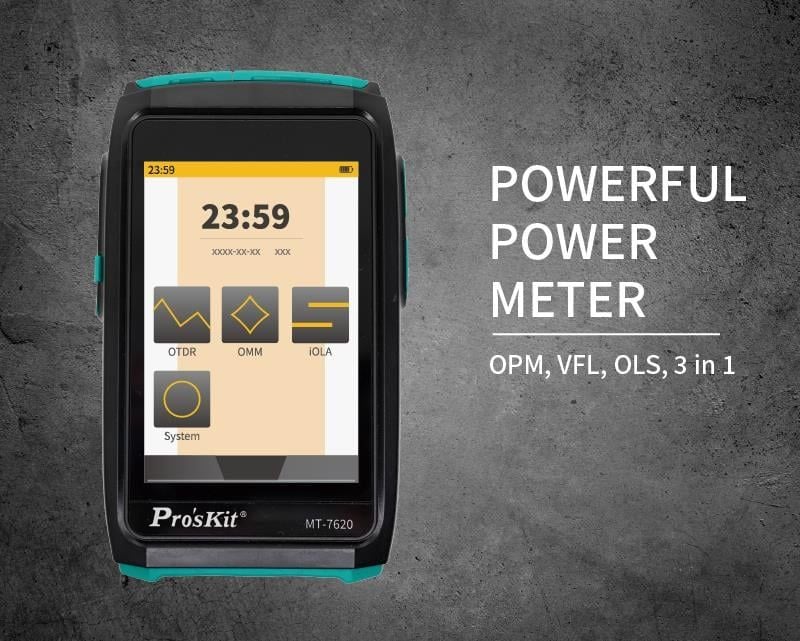

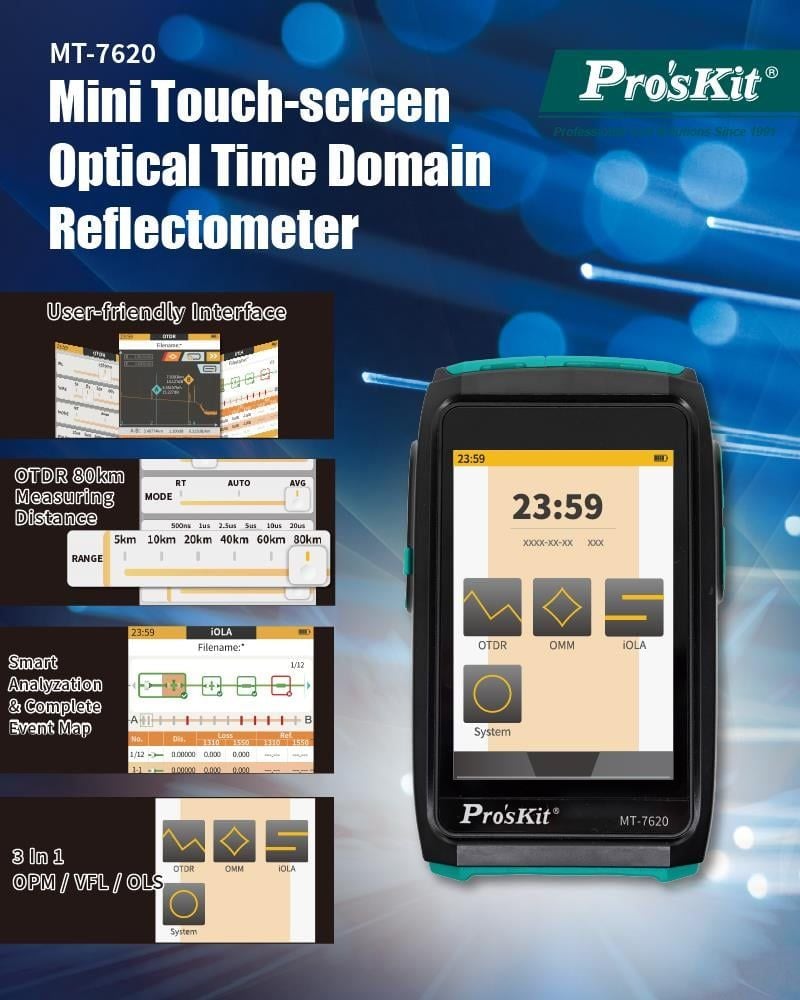

Pro’sKit MT-7620 là thiết bị kiểm tra và phân tích sợi quang đa chức năng được tích hợp trong một máy nhỏ gọn, lý tưởng cho công tác bảo trì, sửa chữa và lắp đặt mạng viễn thông. Máy hỗ trợ 4 chức năng chính:

OTDR (Optical Time Domain Reflectometer): Phân tích đường truyền quang, đo chiều dài sợi, phát hiện sự cố và sự kiện (event) trên tuyến.
OLS (Optical Light Source): Nguồn sáng quang ổn định để kiểm tra suy hao.
VFL (Visual Fault Locator): Đèn laser đỏ hiển thị trực quan vị trí đứt gãy hoặc điểm lỗi.
OPM (Optical Power Meter): Đo công suất quang chính xác trên nhiều bước sóng chuẩn.

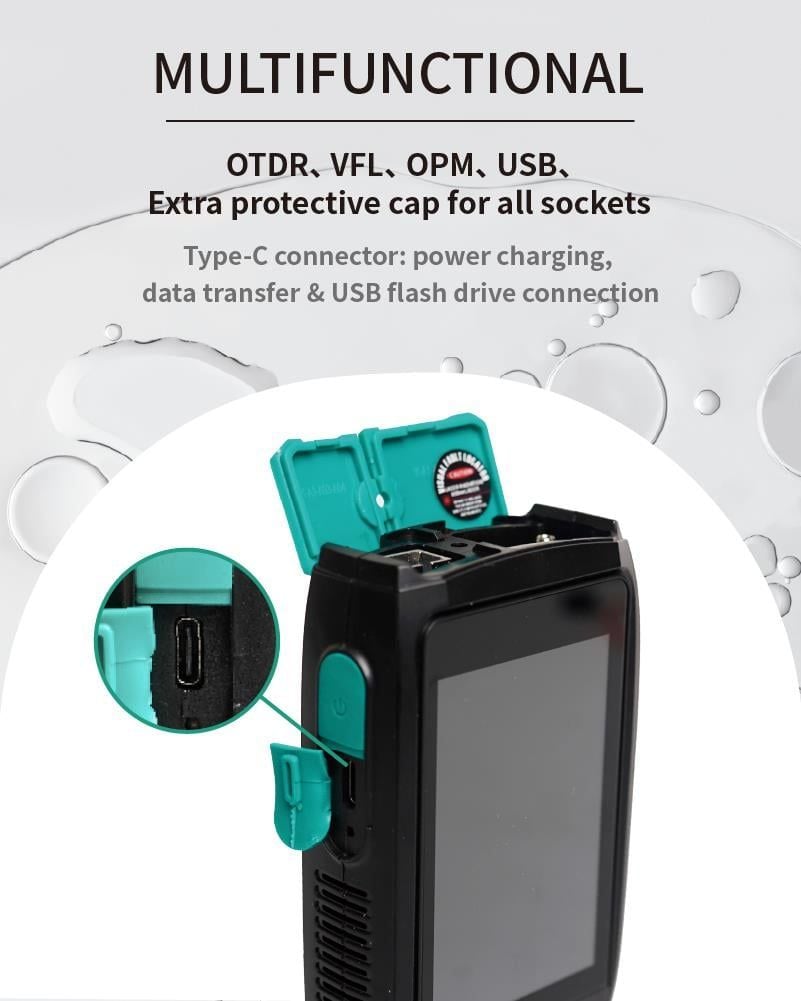

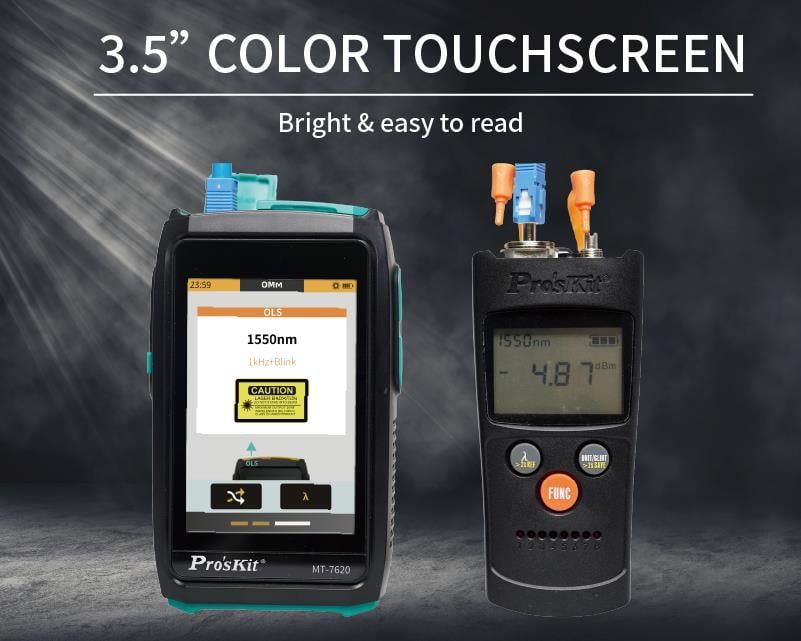

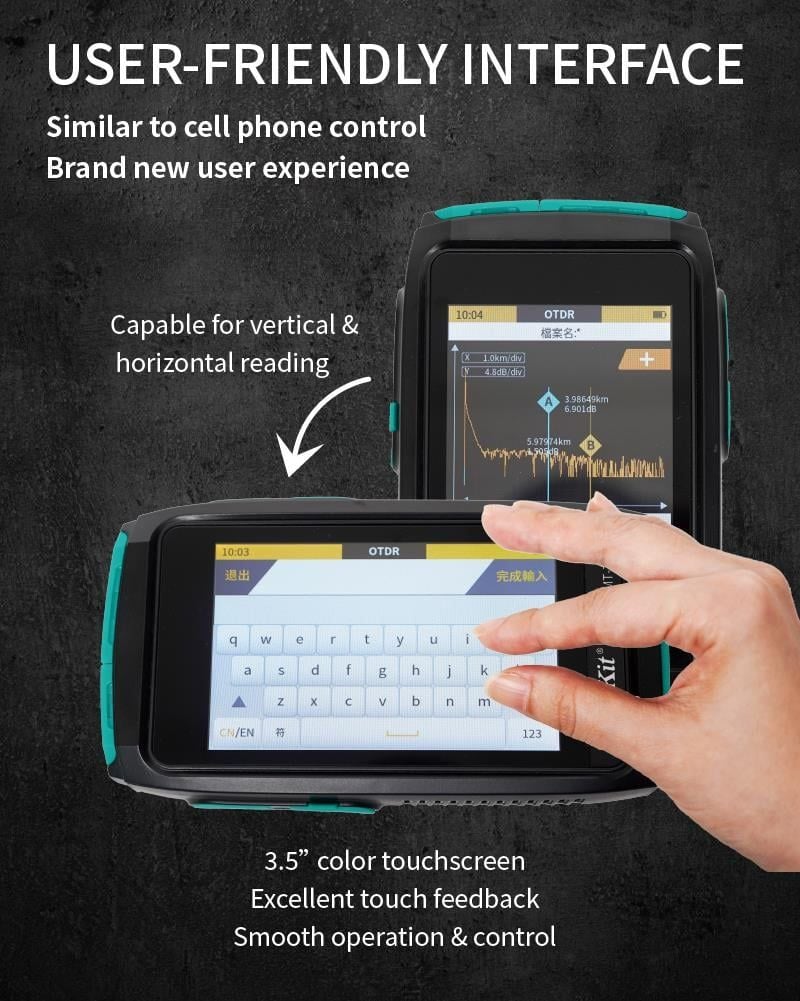

Với màn hình cảm ứng 3.5 inch, giao diện đa ngôn ngữ (EN/TW/CN), cùng khả năng lưu trữ dữ liệu qua USB/U-disk, thiết bị giúp kỹ thuật viên dễ dàng thao tác, lưu kết quả và phân tích. Pin sạc Li-ion dung lượng 2000 mAh cho thời gian hoạt động liên tục trên 4 giờ, đáp ứng nhu cầu kiểm tra ngoài hiện trường.

Thông số kỹ thuật

Thông số	Giá trị
Màn hình	3.5 inch, cảm ứng
Kết nối USB	Type-C
Bộ nhớ trong	>500 bản ghi
Lưu trữ ngoài	U disk (lưu tạm)
Còi báo	Buzzer điện từ (tùy chọn)
Đèn nền	10 mức điều chỉnh
Chế độ tiết kiệm năng lượng	Tự động tắt khi không hoạt động
Ngôn ngữ	EN / TW / CN
Pin	3.7V — 2000mAh Lithium
Thời gian hoạt động	Đo liên tục >4 giờ, chờ >6 giờ
Nhiệt độ hoạt động	-0 ~ +50 ℃
Nhiệt độ lưu trữ	-20 ~ +70 ℃
Độ ẩm tương đối	<90%

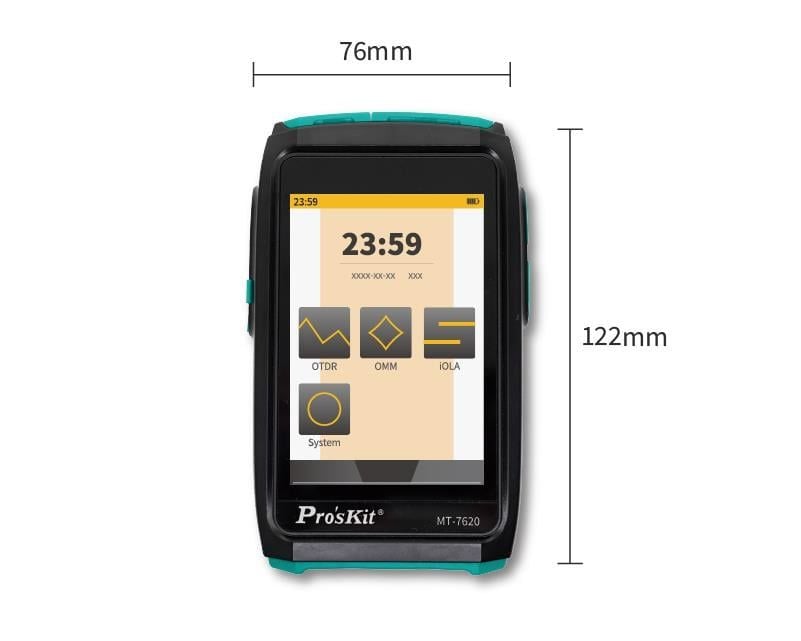

Kích thước & Trọng lượng	112 × 76 × 38 mm, khoảng 220 g
Phụ kiện	Cáp sạc Type-C, CD, dây đeo, que vệ sinh, túi đựng, manual

OLS (Optical Light Source)

Thông số	Giá trị
Công suất đầu ra	> -5 dBm
Bước sóng	1550 nm ± 20 nm
Điều chế	270 Hz, 1 kHz, 2 kHz, 1 kHz + flicker, 2 kHz + flicker

OTDR (Optical Time Domain Reflectometer)

Thông số	Giá trị
Dynamic Range	20 dB
Phạm vi đo	0.1 ~ 80 km
Bước sóng	1550 nm ± 20 nm
Đầu nối	SC/UPC
Độ rộng xung	5 ns ~ 20 µs
Thời gian đo	5 ~ 180 s
Vùng chết suy hao	12 m
Vùng chết sự kiện	3 m
Chế độ đo	Real time, Average, Automatic
Điểm lấy mẫu	Lên đến 8000
Ngưỡng phát hiện đầu vào	<10 dB

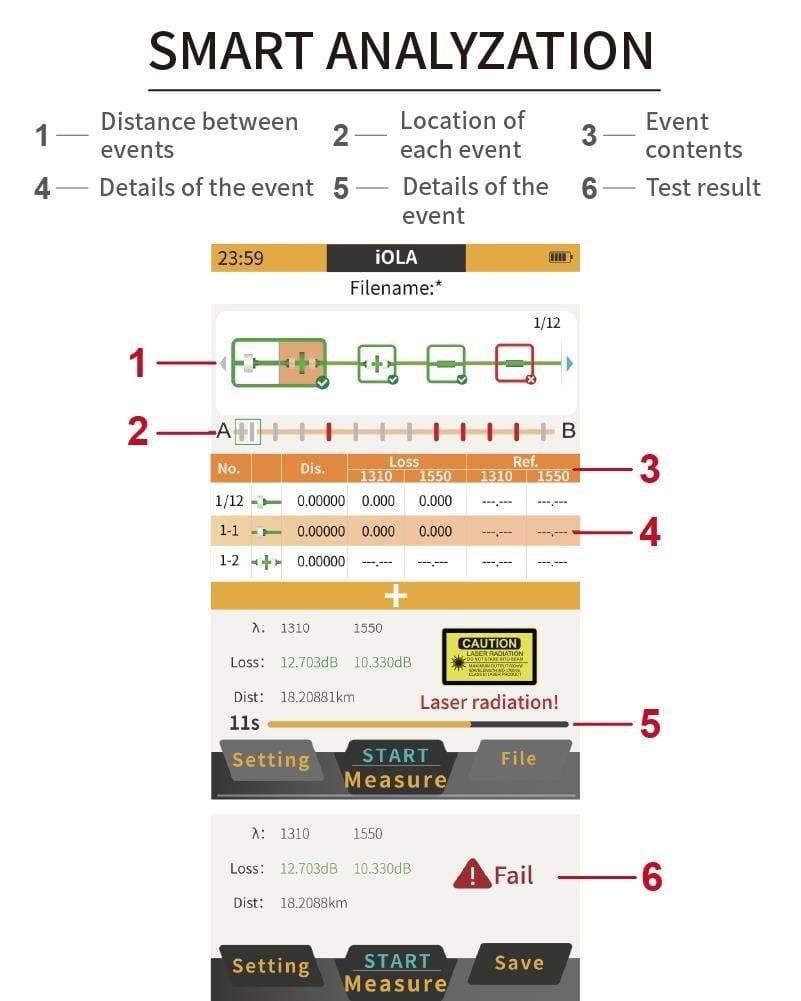

iOLA function	Có

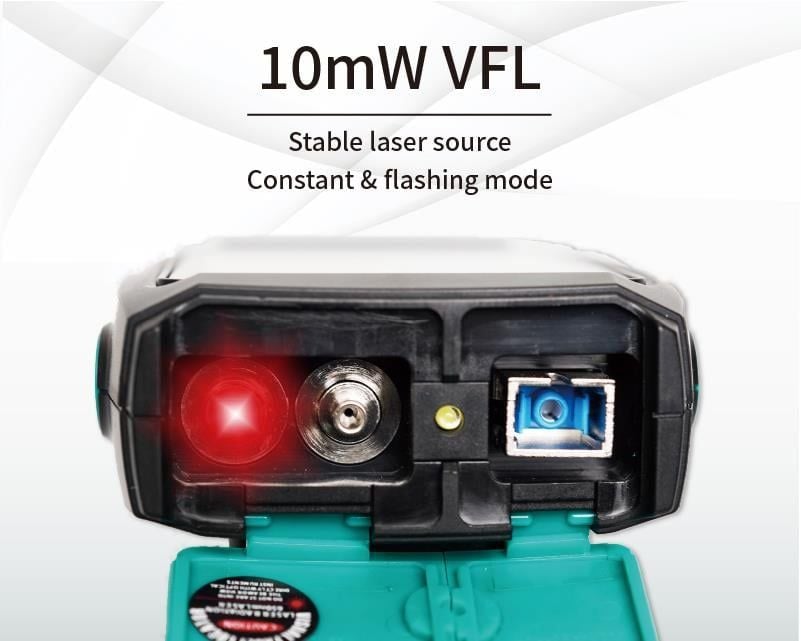

VFL (Visual Fault Locator)

Thông số VFL	Giá trị
Bước sóng phát	650 nm ± 20 nm
Công suất phát	10 mW
Đầu nối	Universal connector 2.5 mm

Ghi chú:

Khi bật chế độ điều chế, công suất phát sẽ thay đổi.
VFL không hỗ trợ bước sóng 1550 nm và 1577 nm.

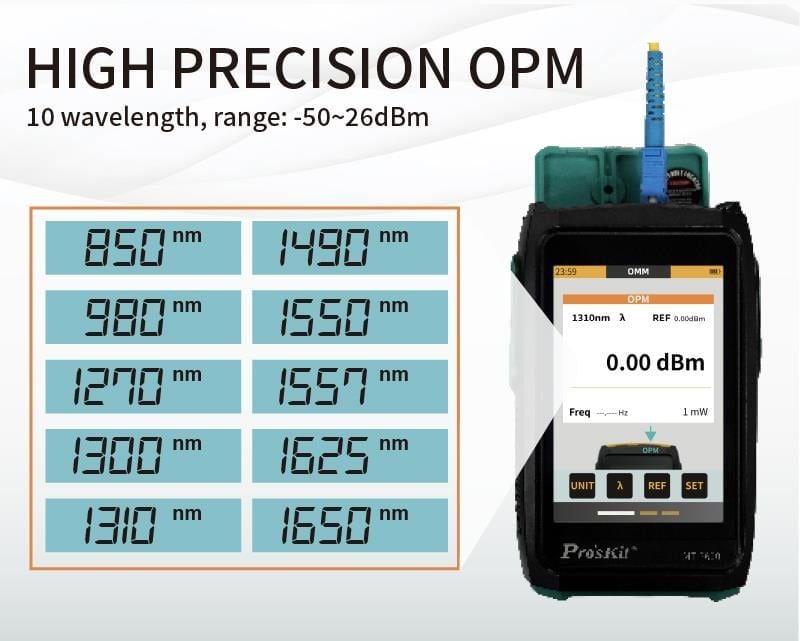

OPM (Optical Power Meter)

Thông số	Giá trị
Dải hiển thị	-50 ~ +26 dBm
Bước sóng hiệu chuẩn	850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625, 1650 nm
Nhận dạng bước sóng & tần số	Có hỗ trợ

Hướng dẫn sử dụng

Chuẩn bị
- Sạc đầy pin trước khi sử dụng.
- Vệ sinh đầu nối sợi quang để đảm bảo độ chính xác.
- Không nhìn trực tiếp vào nguồn sáng laser.
Khởi động & chọn chức năng
- Nhấn nút nguồn để bật máy.
- Trên màn hình chính, chọn module cần sử dụng: OTDR, OLS, VFL hoặc OPM.
Chế độ OTDR
- Kết nối sợi cần kiểm tra vào cổng SC/UPC.
- Chọn bước sóng (1550 nm) và phạm vi đo (0.1 ~ 80 km).

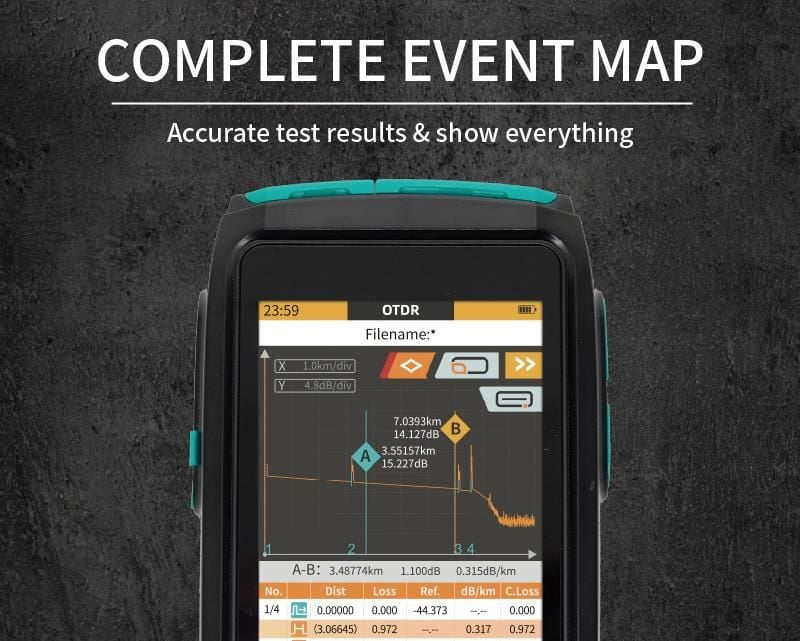

- Nhấn Start để đo, kết quả hiển thị dạng đồ thị và danh sách sự kiện.

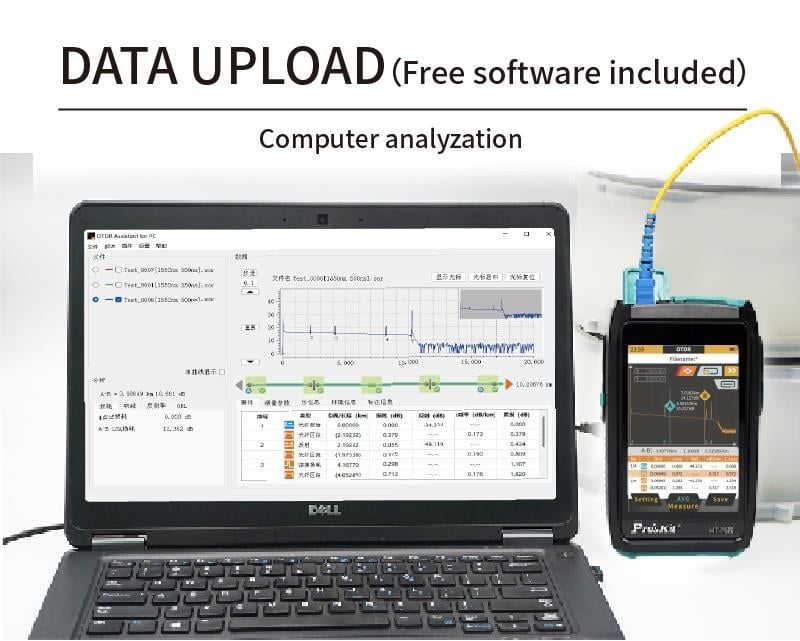

- Lưu dữ liệu vào bộ nhớ trong hoặc U disk để phân tích sau.
Chế độ OPM (Power Meter)
- Chọn bước sóng cần đo.
- Kết nối sợi vào cổng đo.
- Đọc giá trị công suất hiển thị trên màn hình.
Chế độ OLS (Light Source)
- Dùng làm nguồn phát ổn định cho đo suy hao.
- Có thể chọn điều chế (CW, 270 Hz, 1 kHz, 2 kHz).
Chế độ VFL (Fault Locator)
- Kết nối sợi, bật VFL để phát hiện đứt gãy/khuyết tật.
- Quan sát ánh sáng đỏ rò ra tại điểm lỗi.
Tắt máy & bảo quản
- Nhấn nút nguồn để tắt.
- Bảo quản máy trong túi chuyên dụng, tránh ẩm và va đập mạnh.
