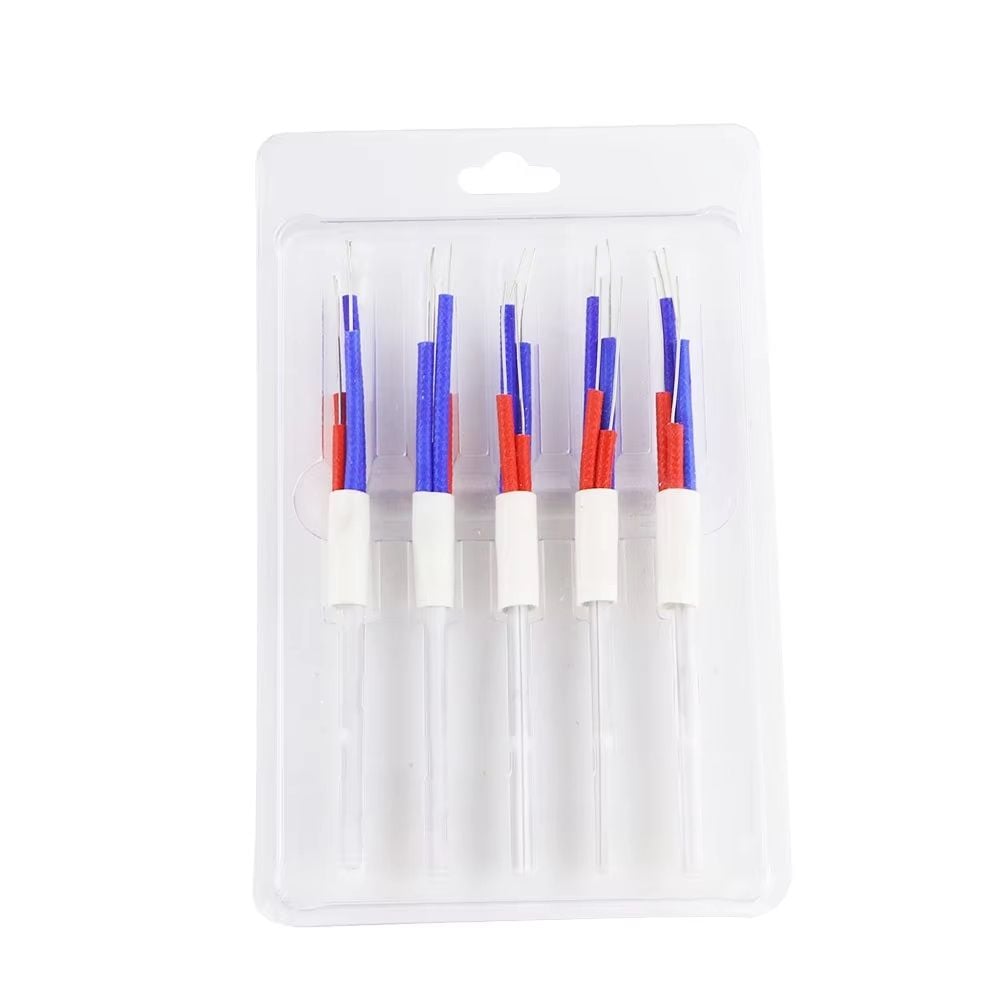

Lõi nhiệt A1321 là một bộ phận quan trọng trong các trạm hàn thiếc, đặc biệt được sử dụng rộng rãi trong các dòng máy hàn như Quick 936, Quick 236, Quick 969, Hakko 936, Hakko 937, ... và các tay hàn tương thích như Quick 907. Dưới đây là mô tả chi tiết về lõi nhiệt A1321, bao gồm cấu tạo, thông số kỹ thuật, chức năng, ưu nhược điểm, và các lưu ý khi sử dụng.
1. Cấu tạo chi tiết của lõi nhiệt A1321:
Lõi nhiệt A1321 được thiết kế để tạo nhiệt độ cao cho đầu mỏ hàn, giúp làm chảy thiếc trong quá trình hàn linh kiện điện tử. Cấu trúc của nó bao gồm các thành phần sau:
a. Thân lõi nhiệt (Ceramic Core):
Vật liệu: Lõi nhiệt A1321 sử dụng gốm (ceramic) làm vật liệu chính cho phần thân. Gốm có khả năng chịu nhiệt cao (lên tới 480°C) và cách điện tốt, đảm bảo an toàn và hiệu suất trong quá trình hoạt động.
Hình dạng: Hình trụ thon dài, với đường kính khoảng 3-4 mm và chiều dài tổng thể khoảng 7-8 cm (bao gồm cả phần dây dẫn). Phần đầu của lõi (phía không có dây) là nơi tiếp xúc trực tiếp với đầu mỏ hàn (soldering tip).
Bề mặt: Bề mặt gốm thường nhám để tăng độ bám khi lắp vào mỏ hàn, đồng thời giúp giảm nguy cơ trượt trong quá trình sử dụng.
b. Phần gia nhiệt (Heating Element):
Bên trong lớp gốm là dây điện trở, thường làm từ hợp kim nichrome (hợp kim niken-crom) hoặc vật liệu tương tự, được cuộn lại để tạo nhiệt khi có dòng điện chạy qua. Đây là bộ phận chính tạo ra nhiệt thông qua hiệu ứng Joule (điện năng chuyển thành nhiệt năng).
Dây điện trở được cách điện hoàn toàn bên trong lớp gốm để tránh rò rỉ điện hoặc chập mạch.
c. Cảm biến nhiệt độ (Thermocouple):
Lõi nhiệt A1321 tích hợp một cảm biến nhiệt độ, thường là loại PTC (Positive Temperature Coefficient) hoặc thermocouple loại K (Chromel-Alumel). Cảm biến này đo nhiệt độ thực tế của lõi và gửi tín hiệu về mạch điều khiển của máy hàn, giúp duy trì nhiệt độ ổn định theo cài đặt.
Cảm biến nhiệt độ là yếu tố quan trọng giúp lõi nhiệt A1321 hoạt động chính xác, đặc biệt khi hàn các linh kiện điện tử nhạy cảm.

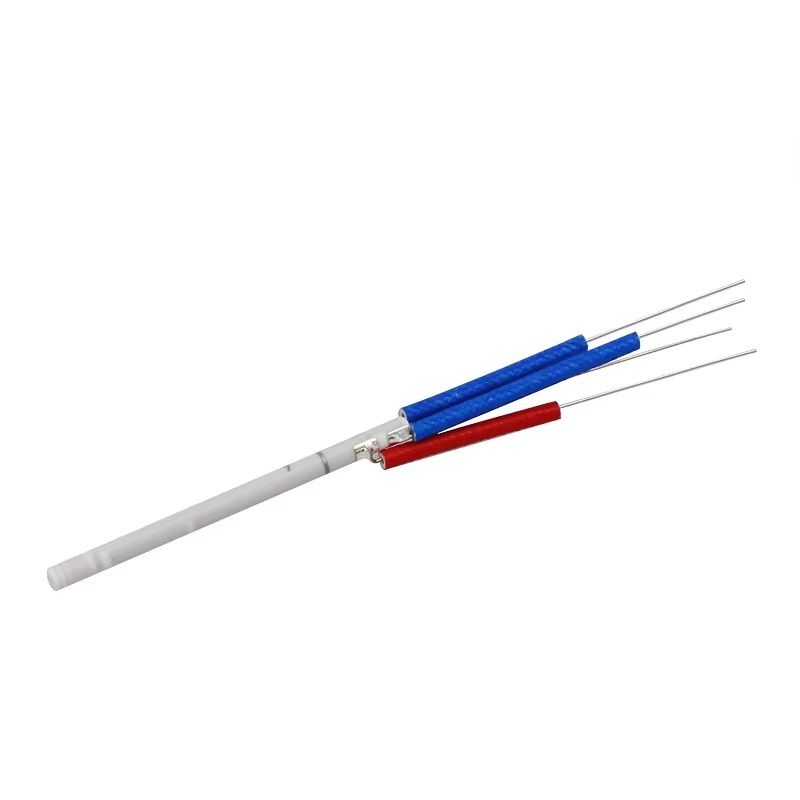

d. Dây dẫn:
Số lượng dây: Lõi nhiệt A1321 có 4 dây dẫn, với chức năng cụ thể:
Hai dây cấp nguồn (power wires): Thường là dây màu xanh dương hoặc đỏ, được bọc cách điện bằng ống nhựa chịu nhiệt. Các dây này cung cấp điện áp (thường là 24V) để làm nóng dây điện trở bên trong lõi.
Hai dây cảm biến nhiệt độ (thermocouple wires): Thường là một dây màu đỏ và một dây kim loại không bọc (dây trần). Chúng kết nối với cảm biến nhiệt độ để gửi tín hiệu về máy hàn.
Chất liệu dây: Dây dẫn được làm từ đồng hoặc hợp kim dẫn điện tốt, bọc lớp cách điện chịu nhiệt (nhựa hoặc silicone) để tránh hư hỏng trong môi trường nhiệt độ cao.
e. Lớp bảo vệ (Insulation Sleeve):
Phần giữa của lõi nhiệt, nơi dây dẫn kết nối với thân gốm, thường được bọc bởi một lớp vỏ cách nhiệt làm từ sợi thủy tinh hoặc vật liệu chịu nhiệt tương tự. Lớp vỏ này có màu trắng, dạng lưới hoặc sợi dệt, giúp giảm thất thoát nhiệt và bảo vệ dây dẫn khỏi hư hỏng do nhiệt độ cao.
2. Thông số kỹ thuật:
Lõi nhiệt A1321 được thiết kế để tương thích với các trạm hàn Hakko 936, 937, Quick 936, và các tay hàn như Hakko 907. Dưới đây là các thông số kỹ thuật điển hình:
Điện áp hoạt động: 24V (điện áp thấp, an toàn cho người dùng).
Công suất: 50W đến 60W, tùy thuộc vào model máy hàn.
Phạm vi nhiệt độ: 120°C đến 480°C (248°F - 896°F), phù hợp để hàn các linh kiện điện tử nhỏ và mạch in PCB.
Thời gian gia nhiệt: Nhanh, thường mất khoảng 10-20 giây để đạt nhiệt độ cài đặt từ nhiệt độ phòng.
Kích thước:
Đường kính thân gốm: Khoảng 3-4 mm.
Chiều dài tổng thể: Khoảng 7-8 cm.
Trọng lượng: Khoảng 15g, rất nhẹ, giúp dễ dàng lắp đặt và thay thế.
Loại cảm biến: PTC hoặc thermocouple loại K.
3. Chức năng và ứng dụng:
Chức năng chính: Lõi nhiệt A1321 chuyển đổi điện năng thành nhiệt năng để làm nóng đầu mỏ hàn, giúp làm chảy thiếc trong quá trình hàn. Nhờ cảm biến nhiệt độ tích hợp, nó duy trì nhiệt độ ổn định, tránh làm hỏng linh kiện điện tử nhạy cảm.
Ứng dụng:
Hàn các linh kiện điện tử nhỏ như linh kiện SMD (Surface-Mount Device), IC, tụ, điện trở, v.v.
Sửa chữa mạch in PCB trong các thiết bị điện tử như điện thoại, máy tính, thiết bị gia dụng.
Sử dụng trong các ngành công nghiệp điện tử, sửa chữa, hoặc sản xuất vi mạch.
4. Ưu điểm của lõi nhiệt A1321:
Gia nhiệt nhanh: Nhờ thiết kế gốm và dây điện trở chất lượng, lõi nhiệt A1321 có thể đạt nhiệt độ cài đặt trong vòng 10-20 giây, giúp tiết kiệm thời gian khi làm việc.
Nhiệt độ ổn định: Cảm biến nhiệt độ tích hợp (PTC hoặc thermocouple) đảm bảo nhiệt độ đầu ra chính xác và ổn định, rất quan trọng khi hàn linh kiện nhỏ hoặc nhạy cảm.
Độ bền cao: Lớp gốm và vỏ cách nhiệt bảo vệ lõi nhiệt khỏi hư hỏng do nhiệt độ cao hoặc va đập nhẹ. Nếu sử dụng đúng cách, lõi nhiệt có thể hoạt động ổn định trong 6-12 tháng.
Tương thích tốt: Lõi nhiệt A1321 tương thích với nhiều dòng máy hàn phổ biến như Quick 936, Quick 236, Quick 969, Hakko 936, Hakko 937, và tay hàn Quick 907, Hakko 907, giúp dễ dàng thay thế và sử dụng.
Dễ thay thế: Với thiết kế dạng chân cắm hoặc chân hàn (tùy phiên bản), lõi nhiệt A1321 dễ dàng tháo lắp khi cần thay thế.
5. Nhược điểm và hạn chế:
Dễ vỡ: Phần thân gốm của lõi nhiệt dễ bị nứt hoặc vỡ nếu bị va đập mạnh hoặc lắp đặt không đúng cách.
Hao mòn theo thời gian: Sau một thời gian sử dụng, dây điện trở bên trong có thể bị mòn hoặc cháy, dẫn đến giảm hiệu suất gia nhiệt hoặc hỏng hoàn toàn.
Cần hiệu chuẩn: Khi thay lõi nhiệt mới, có thể cần hiệu chuẩn lại máy hàn để đảm bảo nhiệt độ chính xác, vì sự khác biệt nhỏ giữa các lõi nhiệt có thể ảnh hưởng đến cảm biến.
Khả năng tương thích hạn chế với một số model: Mặc dù tương thích với nhiều dòng máy hàn, A1321 có hai phiên bản (chân cắm và chân hàn), nên cần kiểm tra kỹ loại tay hàn trước khi mua.
Cách lắp đặt và thay thế lõi nhiệt
Chuẩn bị:
Ngắt nguồn điện của máy hàn.
Để tay hàn nguội hoàn toàn trước khi tháo lắp.
Tháo lõi cũ:
Mở tay hàn (thường có vít hoặc khóa giữ lõi nhiệt).
Gỡ các dây kết nối (đảm bảo ghi lại vị trí để kết nối đúng).
Lắp lõi mới:
Đặt lõi nhiệt mới vào vị trí, kết nối các dây (thường 2 dây nguồn và 1 dây cảm biến).
Siết chặt và kiểm tra xem lõi có cố định không.
Kiểm tra:
Bật máy, điều chỉnh nhiệt độ thấp (200-250°C) và kiểm tra xem lõi có hoạt động (nóng lên) không.
Vệ sinh mũi hàn trước khi sử dụng.
Lưu ý khi sử dụng lõi nhiệt
Bảo quản: Tránh để lõi nhiệt tiếp xúc với không khí ở nhiệt độ cao trong thời gian dài khi không có mũi hàn (dễ gây oxi hóa).
Vệ sinh: Lau sạch cặn thiếc trên lõi khi thay mũi hàn để tránh hư hỏng.
Thay thế định kỳ: Nếu lõi nhiệt không còn gia nhiệt đều hoặc nhiệt độ không ổn định, cần thay mới để đảm bảo hiệu suất hàn.
