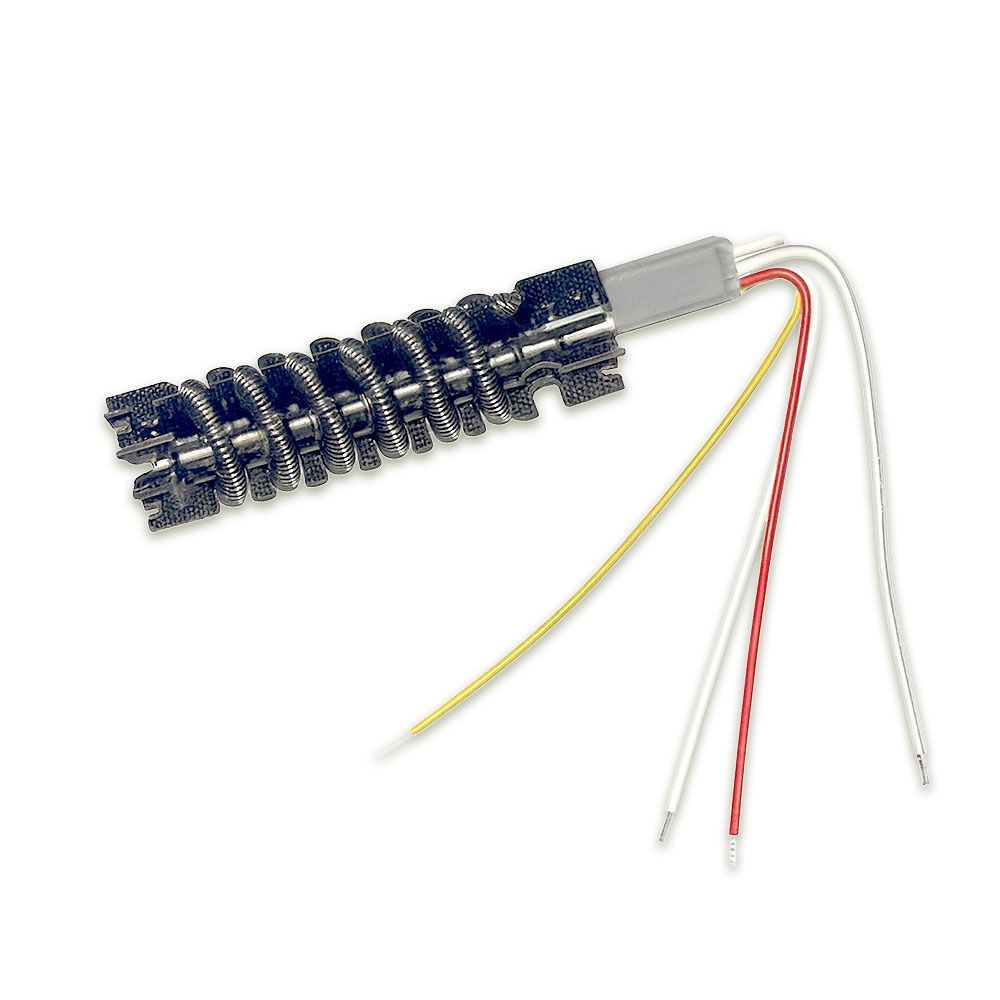

Ruột khò Pro'skit 5SS-969B-HT

Pro'sKit 5SS-969B-HT là ruột khò (Heating Core / Heater Coil) dùng để thay thế cho tay khò nhiệt của máy Pro’sKit SS-969B và SS-979B. Đây là bộ linh kiện gia nhiệt nằm bên trong tay khò, có nhiệm vụ tạo ra hơi nóng ổn định để phục vụ hàn – khò – tháo linh kiện SMD, IC, BGA và nhiều ứng dụng kỹ thuật khác.

Sản phẩm được thiết kế với cấu trúc:

• Lõi gốm chịu nhiệt (Ceramic Core) giúp cách nhiệt và giữ vững cấu trúc cuộn dây.
• Cuộn lò xo nhiệt (Heating Coil) quấn theo dạng xoắn kép giúp máy lên nhiệt nhanh, thổi hơi nóng mạnh và đều.
• Cảm biến nhiệt độ (Thermal Sensor) nằm cùng khối, giúp máy SS-969B kiểm soát và điều chỉnh nhiệt chính xác.
• Bộ dây kết nối gồm 4 dây màu (Trắng – Đỏ – Vàng – Xám/Đen) dễ nhận biết, tương ứng với dây nhiệt và dây cảm biến.
• Đầu nối cách nhiệt giúp cố định ruột khò và chống chập cháy khi lắp vào tay cầm.

5SS-969B-HT đảm bảo tương thích 100% với tay khò của máy SS-969B, SS-979B – lắp vừa, hoạt động ổn định, phục hồi hoàn toàn công suất nung nóng như ban đầu.

Sản phẩm thích hợp để thay khi tay khò có dấu hiệu:
✓ Nhiệt yếu
✓ Không lên nhiệt
✓ Lỗi cảm biến
✓ Lên nhiệt chậm hoặc chập chờn
✓ Máy báo lỗi khi chạy khò

 THÔNG SỐ KỸ THUẬT RUỘT KHÒ 5SS-969B-HT

 HƯỚNG DẪN THAY THẾ RUỘT KHÒ 5SS-969B-HT

⚠ LƯU Ý AN TOÀN QUAN TRỌNG:
✔ Rút điện hoàn toàn trước khi mở máy
✔ Chờ máy nguội hẳn
✔ Làm đúng màu dây theo vị trí cũ
✔ Tránh để dây chạm vào cuộn nhiệt

Bước 1 – Tháo tay khò

• Rút nguồn máy SS-969B
• Tháo vít giữ tay cầm
• Tách hai nửa tay khò để lộ ruột khò bên trong

Bước 2 – Gỡ ruột khò cũ

• Xác định vị trí lõi gốm + dây nhiệt + dây sensor
• Ghi nhớ màu dây hoặc chụp ảnh lại
• Tháo các dây ra khỏi đầu nối

Bước 3 – Lắp ruột khò mới 5SS-969B-HT

• Đưa lõi gốm + cuộn nhiệt vào đúng vị trí
• Nối dây theo thứ tự màu giống ruột khò cũ:
  • Dây nhiệt
  • Dây cảm biến
  • Dây mass / dây phụ
• Kiểm tra dây không bị xoắn, không chạm vào cuộn lò xo

Bước 4 – Đóng tay khò

• Gom gọn dây, bọc thêm băng keo chịu nhiệt nếu cần
• Đóng vỏ tay khò, siết vít cố định

Bước 5 – Kiểm tra hoạt động

• Cắm điện
• Bật máy và test theo các mức nhiệt khác nhau
• Kiểm tra:
  ✔ Nhiệt lên nhanh
  ✔ Gió nóng đều
  ✔ Không báo lỗi

Nếu mọi thứ ổn định → thay thế thành công.
