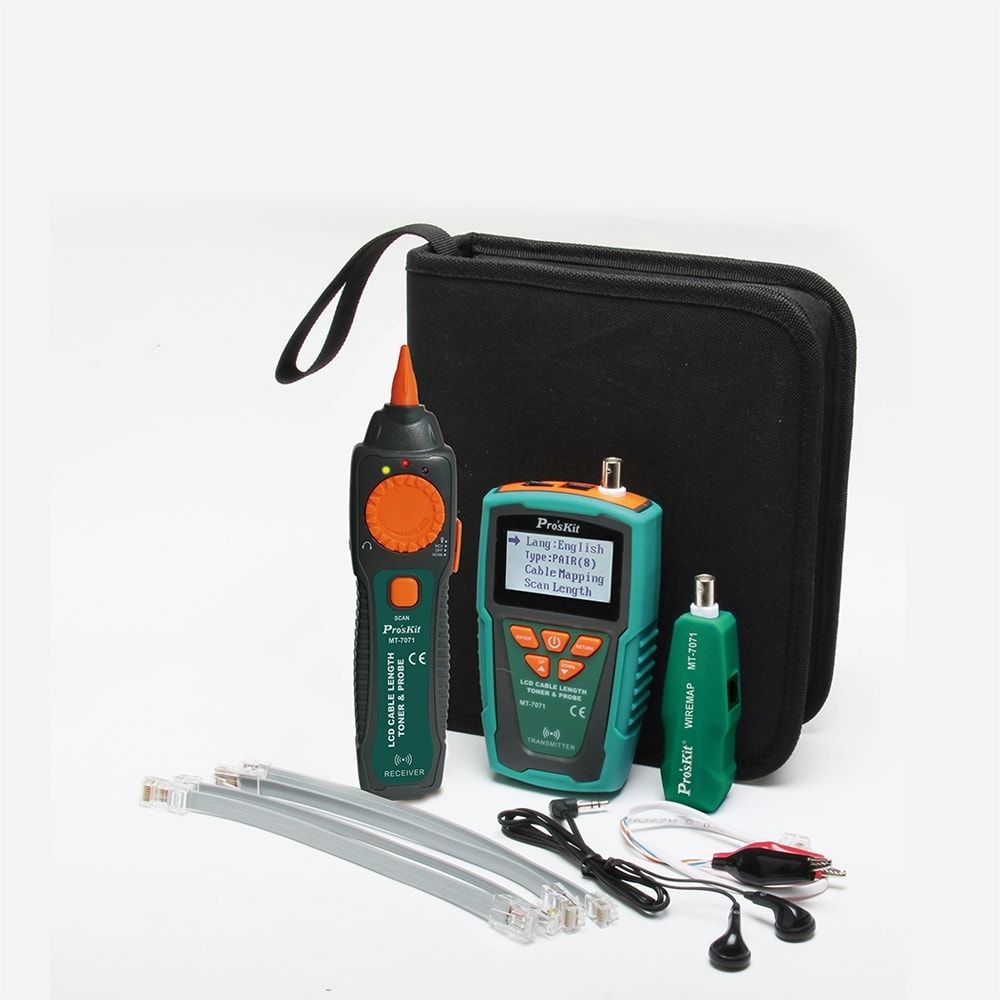

Thiết bị kiểm tra cáp Pro'skit MT-7071
SKU:mt7071 Thương hiệu: Pro'skitMô tả - Thông số kỹ Thuật
Thiết bị dò dây, kiểm tra cáp, kiểm tra chiều dài dây
- Chiều dài cáp có thể đo ~ 1200m
Chính xác ±3%
Theo đơn vị ft, yard, mét.
Đo chiều dài không cần kết nối thiết bị đầu cuối.
- Thông số hiệu chuẩn:
Có thể kiểm tra được chiều dài dây đoạn cáp.
Hiệu chuẩn thiết lập từ 1 – 7
- Khả năng dò lên đến 3km
Dò dây được báo tín hiệu bằng âm thanh thông qua bộ dò kết nối trực tiếp với thiết bị hoặc router.
- Hệ thống dây và trình trạng
Hiển thị kết quả các line trong hệ thông dây cáp.
Hiển thị tình trạng kết nối
Hỗ trợ tối đa 8 line
- Kiểm tra điện áp không tiếp xúc
Kiểm tra được điện áp trong khoảng 90 – 1000V, đảm bảo an toàn điện tắt trước khi thi công.
Thiết bị phát | |
Dạng cáp | RJ45 (Cat5, 5e, 6, 7) UTP/STP, RJ11/12 cáp điện thoại Cat3 (2/4/6 pin), Coaxial, cáp bình thường. |
Chế độ kiểm tra | Cấp tần số 1KHz tại 1 đầu dây dò dây xuyên suốt báo tín hiệu. Thể hiện sơ đồ mạng (mạng liên tục,ngắn mạch, mạch hở, sai dây, chéo dây) và chiều dài đoạn hở. |
Công nghệ đo | Phương pháp điện dung |
Khoảng cách đo tối đa | 1200 m (4000 ft/1300yard) |
Khoảng cách tối thiểu | Nhiều lõi: 1m/3ft Cáp khác: 1.25m/ 4ft |
Độ chính xác kiểm tra khoảng cách | ± 3.0 % (± 0.5 mét/ ± 1.5ft/ ± 0.5 yard) |
Chính xác hiệu chuẩn kiểm tra khoảng cách | ± 3.0 % (± 0.5 mét/ ± 1.5ft/ ± 0.5 yard) cáp thông thường > 10 mét. |
Phân giải và đơn vị kiểm tra | 0.1 mét/ft/yard, tỷ lệ: 1~3 giây/thời điểm. |
Bộ nhớ và thông số | 1~ 7 lần, cho phép ghi đè khi kiểm tra mới |
Khoảng cách truyền dẫn và sơ đồ cáp (tối đa) | ≥ 3km (1Khz) và 300m |
Sơ đồ cáp và chỉ dẫn | LCD 1 ~8 và Ground |
Các chức năng khác | Kiểm tra liên tục/ test line/ Router test/ Điện áp bảo vệ AC 60V/ DC 48V, tự động tắt máy, hiển thị pin yếu. |
Kích thước | 138 x 80 x 35 mm |
Thiết bị nhận | |
Chỉ báo tín hiệu | 1Khz, 1 Led và chuông báo, hỗ trợ kết nối tai nghe. |
NCV & Led chiếu sáng | 1 Led (AC 90 ~ 1000V) và 1 Led chiếu sáng. |
Kích thước | 198 x 45 x 33 mm |
Thiết bị từ xa | |
Số lượng đi kèm | 1 |
Tương thích | RJ45, RJ11/12, BNC |
Kích thước | 90 x 32 x 30 mm |
Đi kèm phụ kiện | Dây cáp RJ45, dây cáp RJ11/12, dây cáp đầu kẹp sấu, tai nghe, túi vải. |
Bảo hành | 12 tháng |
