Mô tả chi tiết

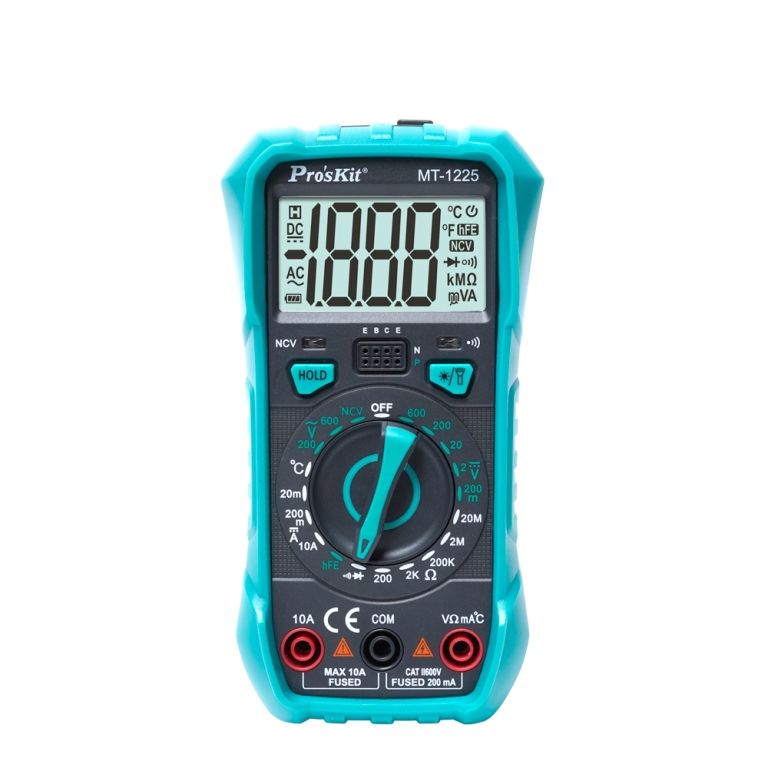

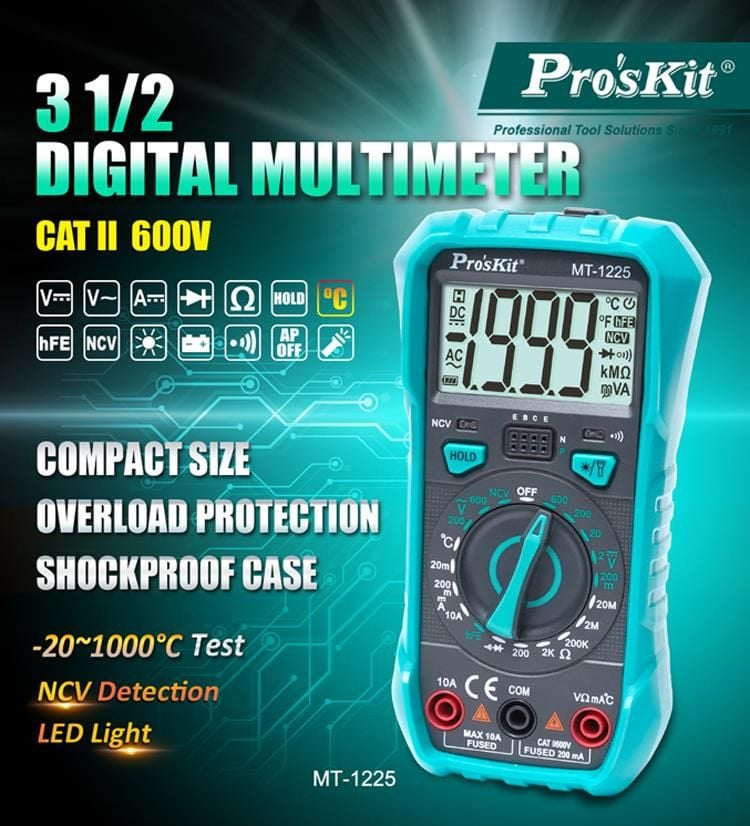

Pro'sKit MT-1225 là đồng hồ vạn năng kỹ thuật số 3½ số với khả năng đo đa dạng các thông số điện như điện áp AC/DC, dòng điện, điện trở, nhiệt độ, kiểm tra diode, liên tục, transistor và phát hiện điện áp không tiếp xúc (NCV). Thiết bị có màn hình LCD 1999 số với đèn nền, đèn LED chiếu sáng, chức năng giữ dữ liệu và tự động tắt nguồn, phù hợp cho cả kỹ thuật viên chuyên nghiệp và người dùng gia đình.
Thông số kỹ thuật
Thông số kỹ thuật
Giá trị
Hiển thị
Màn hình LCD 3½ số, 1999 đếm
Điện áp DC (DCV)
200mV / 2V / 20V / 200V ±(0.5% + 5d); 600V ±(0.8% + 5d)
Điện áp AC (ACV)
200V ±(1.0% + 10d); 600V ±(1.2% + 10d)
Dòng điện DC (DCA)
20mA / 200mA ±(1.0% + 5d); 10A ±(3.0% + 10d)
Điện trở (Ω)
200Ω / 2kΩ / 200kΩ / 2MΩ ±(1% + 3d); 20MΩ ±(1.5% + 3d)
Nhiệt độ
-20 ℃ ~ 1000 ℃ ±(1% + 3d)
Kiểm tra diode
Có
Kiểm tra liên tục
Có, với còi báo
Kiểm tra transistor
Có

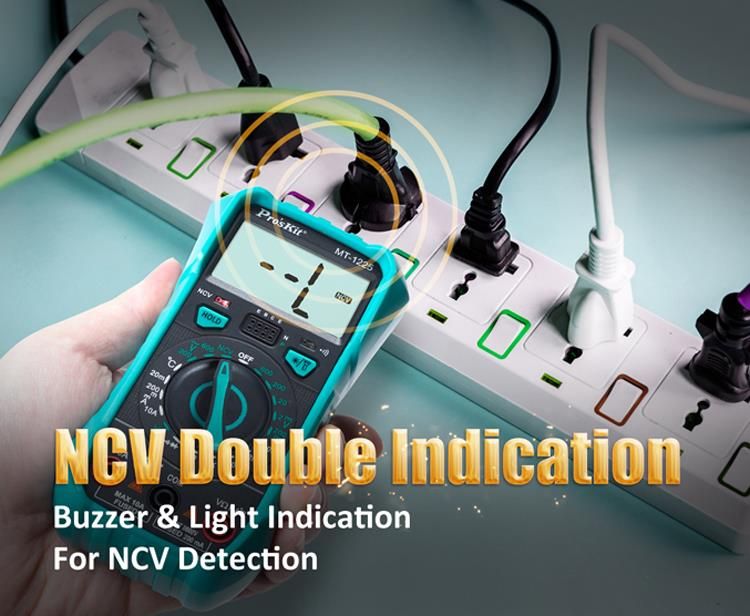

Phát hiện điện áp NCV
Có
Giữ dữ liệu (Data Hold)
Có

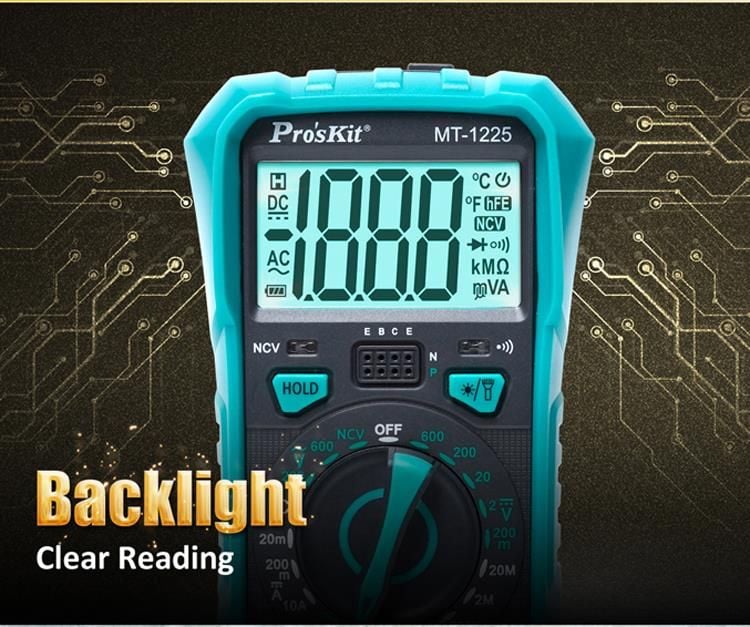

Đèn nền LCD
Có

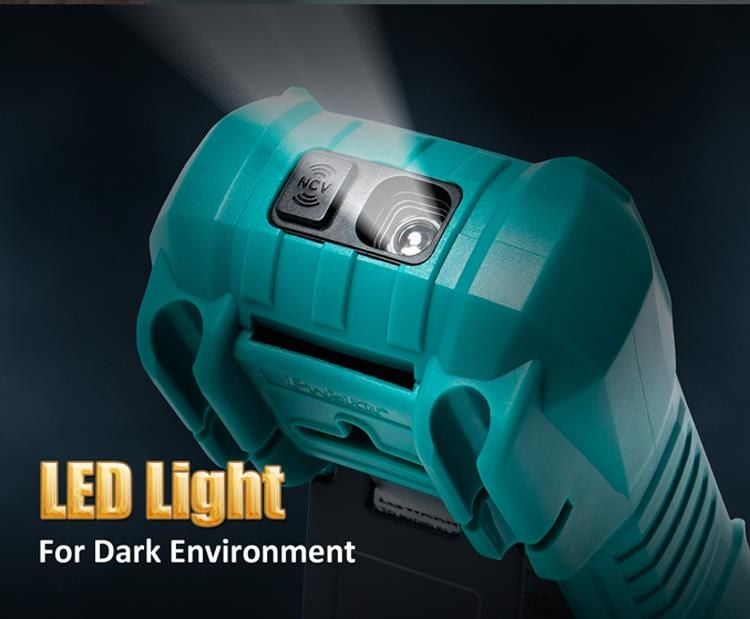

Đèn LED chiếu sáng
Có
Chỉ báo pin yếu
Có
Nguồn điện
3 pin AAA 1.5V (không bao gồm)

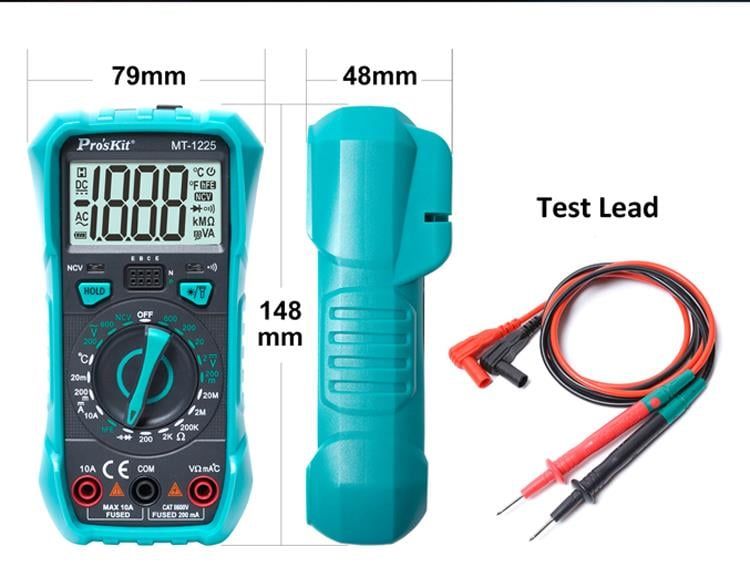

Kích thước
148mm x 79mm x 48mm
Trọng lượng
210g (không bao gồm pin)
Phụ kiện đi kèm
Que đo, cặp nhiệt điện K-Type, hướng dẫn sử dụng
Hướng dẫn sử dụng

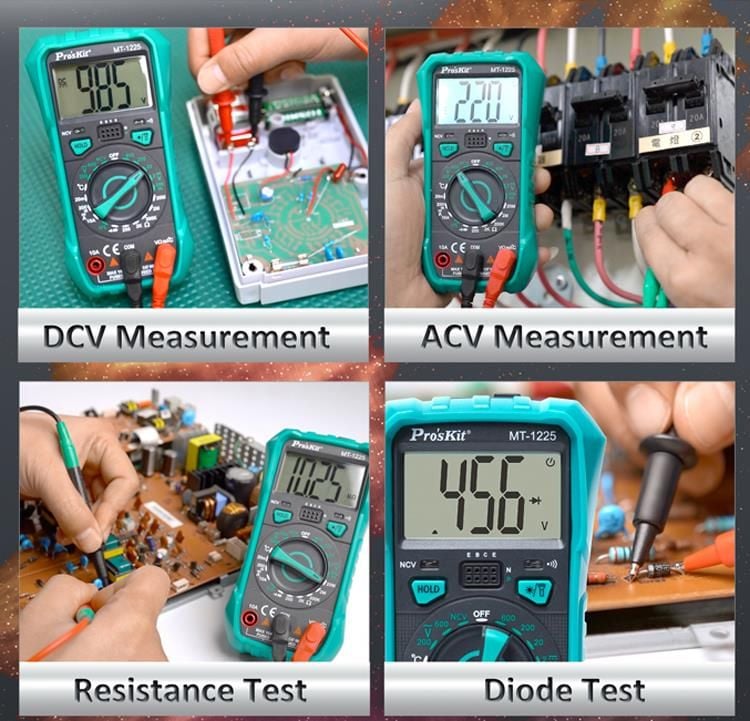

Chuẩn bị: Lắp 3 pin AAA 1.5V vào ngăn chứa pin. Kết nối que đo đen vào cổng COM và que đo đỏ vào cổng VΩmA hoặc 10A tùy theo phạm vi đo. Đo điện áp DC: Xoay núm chọn chế độ đến vị trí DCV. Chạm que đo vào hai điểm cần đo điện áp. Đọc giá trị hiển thị trên màn hình. Đo điện áp AC: Chọn chế độ ACV. Thực hiện đo tương tự như điện áp DC. Đo dòng điện DC: Chọn phạm vi dòng điện phù hợp (mA hoặc 10A). Kết nối que đo vào mạch theo kiểu nối tiếp. Đọc giá trị dòng điện trên màn hình. Đo điện trở: Chọn chế độ Ω. Chạm que đo vào hai đầu của điện trở hoặc mạch cần đo. Đọc giá trị điện trở trên màn hình. Đo nhiệt độ: Kết nối cặp nhiệt điện K-Type vào cổng đo nhiệt độ. Chọn chế độ đo nhiệt độ. Đặt đầu dò vào vị trí cần đo và đọc giá trị nhiệt độ trên màn hình. Kiểm tra diode và liên tục: Chọn chế độ diode hoặc liên tục. Chạm que đo vào hai đầu của diode hoặc mạch cần kiểm tra. Màn hình sẽ hiển thị điện áp rơi trên diode hoặc phát ra tiếng bíp nếu mạch thông. Phát hiện điện áp không tiếp xúc (NCV): Chọn chế độ NCV. Đưa đầu đo gần dây điện hoặc ổ cắm. Thiết bị sẽ phát ra tín hiệu nếu phát hiện điện áp. Sử dụng các tính năng bổ sung: Nhấn nút "Hold" để giữ giá trị đo trên màn hình. Nhấn nút đèn nền để bật/tắt đèn nền LCD và đèn LED chiếu sáng.
