Bút hút linh kiện chân không ATTEN AT-B778 (ESD)

SKU: AT-B778 Tình trạng: Hàng có sẵn Thương hiệu: Atten

Giá sản phẩm:

Giá hoá đơn VAT8%: 297,000₫

Số lượng:

Tư vấn thêm về sản phẩm

Sản phẩm chính hãng

Hàng mới 100%

Giao hàng trên toàn quốc

Mô tả sản phẩm

Mô tả chi tiết sản phẩm

Bút hút chân không bằng tay (Manual vacuum suction pen) Atten AT-B778 là dụng cụ gắp linh kiện chuyên dụng, được thiết kế để thay thế nhíp hoặc súng hút thiếc trong các thao tác nhấc và di chuyển an toàn các linh kiện nhỏ. Với cơ chế hút chân không thủ công, sản phẩm mang lại khả năng điều khiển độ bám chính xác tuyệt đối khi xử lý các chi tiết siêu nhỏ như tinh thể thấu kính hoặc vi mạch trong quá trình sửa chữa điện tử.

Đặc điểm nổi bật của Atten AT-B778:

Thiết kế chống tĩnh điện (Anti-static design): Đảm bảo an toàn tối đa khi thao tác với các thiết bị điện tử nhạy cảm, đặc biệt lý tưởng để gắp và đặt chip BGA, IC mà không lo rủi ro hư hỏng do hiện tượng phóng tĩnh điện.
Chất liệu nhựa cao cấp, siêu nhẹ: Thân bút được chế tạo từ vật liệu nhựa (plastic material) chất lượng cao, bền bỉ, giúp tổng trọng lượng sản phẩm cực kỳ nhẹ, chỉ ở mức 0.080 kg. Với chiều dài thân bút 132mm, sản phẩm nằm gọn gàng trong lòng bàn tay, chống mỏi hiệu quả khi làm việc liên tục.
Hệ thống nút bấm thông minh: Tích hợp nút bấm tạo chân không (Vacuum button) ngay trên thân bút, kết nối hoàn hảo với vòi hút (Suction nozzle) và mút hút cao su (Suction disc).

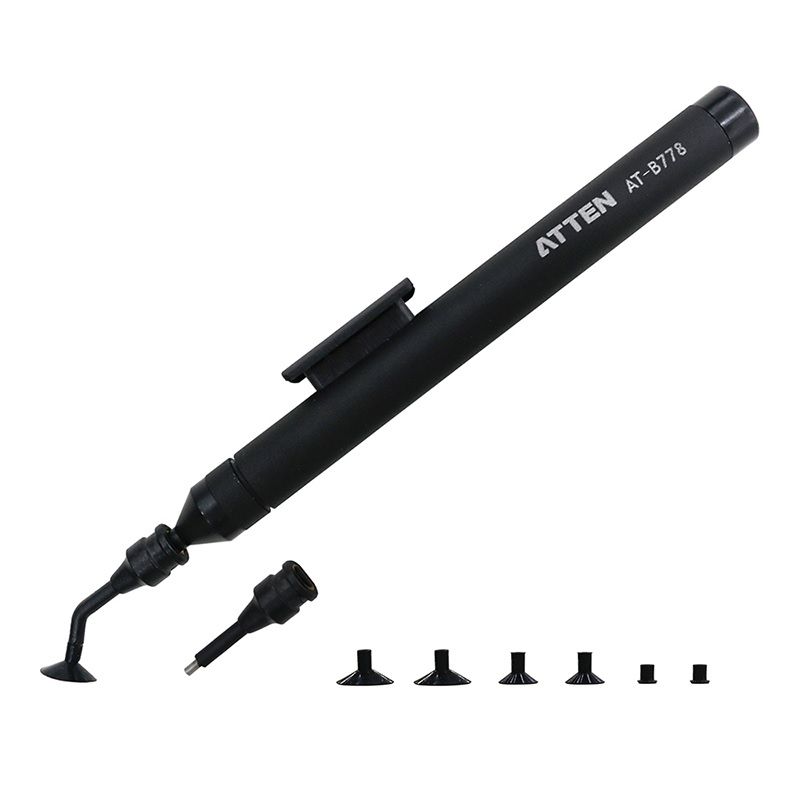

Hệ sinh thái phụ kiện đa dạng: Sản phẩm đi kèm 2 loại vòi hút (loại thẳng và loại cong) cùng 6 mút hút cao su tròn với các kích cỡ chuyên biệt gồm: Φ3mm (2 chiếc), Φ7mm (2 chiếc) và Φ10mm (2 chiếc). Sự đa dạng này giúp kỹ thuật viên dễ dàng lựa chọn đầu hút phù hợp với tiết diện của từng loại linh kiện.

3. Thông số kỹ thuật chi tiết

Đặc điểm kỹ thuật	Chi tiết thông số
Thương hiệu	Atten
Mã sản phẩm (Model)	AT-B778
Loại dụng cụ	Bút hút chân không bằng tay (Manual vacuum suction pen)
Màu sắc	Đen (Black)
Chiều dài thân bút	132 mm
Chất liệu cấu tạo	Nhựa cao cấp (High-quality plastic), chống tĩnh điện
Loại vòi hút (Suction nozzle)	Dạng thẳng (Straight) và Dạng cong (Curved)
Cỡ mút hút (Suction disc)	Đường kính Φ3mm (x2), Φ7mm (x2), Φ10mm (x2)
Kích thước đóng gói	10 x 10 x 5 cm

4. Hướng dẫn sử dụng và bảo quản

Thao tác gắp linh kiện:

Gắn vòi hút (cong hoặc thẳng) vào đầu bút chân không.
Lựa chọn mút hút (Suction disc) có đường kính phù hợp với mặt phẳng linh kiện (3mm, 7mm hoặc 10mm) và bọc sát vào vòi hút.
Nhấn và giữ chặt nút chân không (Vacuum button) trên thân máy để xả hết không khí.
Áp sát mút cao su lên bề mặt IC/Linh kiện cần gắp cho kín khí, sau đó nhả nút chân không ra. Lực hút sẽ tự động giữ chặt linh kiện.
Di chuyển linh kiện đến vị trí bo mạch mong muốn và nhấn nút chân không một lần nữa để nhả linh kiện xuống chính xác.

Bảo quản thiết bị:

Bộ sản phẩm có đi kèm một đế cài phụ kiện nhỏ gọn (chiều dài 94mm). Hãy luôn gắn các vòi hút và mút hút vào khay này sau khi sử dụng để tránh thất lạc.
Tuyệt đối không để các mút hút cao su tiếp xúc với mỏ hàn đang nung nóng để tránh làm biến dạng hoặc cháy mút.
