Đồng hồ đo Pro'skit MT-1220 (600V/ 10A/ 20MΩ)

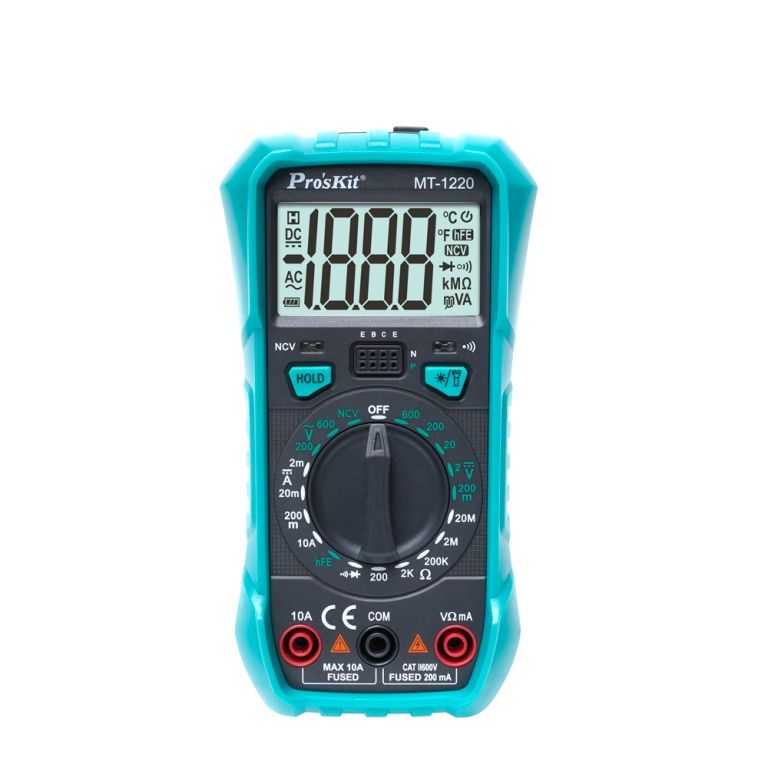

1. Mô tả chi tiết đồng hồ vạn năng Pro'skit MT-1220

Pro'skit MT-1220 là một đồng hồ vạn năng kỹ thuật số 3 1/2 chữ số (2000 counts) được thiết kế dành cho các kỹ sư chuyên nghiệp, kỹ thuật viên bảo trì, giáo viên và những người đam mê điện tử. Với độ chính xác cao, phản hồi nhanh và mức độ an toàn vượt trội, MT-1220 là công cụ lý tưởng để thực hiện các phép đo đa dạng trong nhiều ứng dụng kỹ thuật khác nhau. Sản phẩm được sản xuất bởi Prokit's Industries Co., Ltd., một thương hiệu uy tín trong lĩnh vực thiết bị đo lường và công cụ kỹ thuật.

Tính năng nổi bật

1. Đo lường đa chức năng:
   Pro'skit MT-1220 hỗ trợ nhiều phép đo quan trọng, bao gồm:
   • Điện áp DC và AC: Đo điện áp DC từ 200mV đến 600V và điện áp AC từ 200V đến 600V, phù hợp cho các mạch điện áp thấp và cao.
   • Dòng điện DC: Đo dòng từ 2mA đến 10A, với các thang đo linh hoạt cho cả dòng nhỏ (mA) và dòng lớn (A).
   • Điện trở: Đo điện trở từ 200Ω đến 20MΩ, hỗ trợ kiểm tra các linh kiện và mạch điện.
   • Kiểm tra diode và thông mạch: Xác định trạng thái diode và kiểm tra tính liên tục của mạch với còi báo và đèn LED sáng khi mạch nối liền.
   • Đo hFE (transistor): Đo hệ số khuếch đại dòng điện của transistor NPN và PNP, hỗ trợ kiểm tra linh kiện bán dẫn.
   • Đo nhiệt độ: Sử dụng cặp nhiệt điện để đo nhiệt độ (đơn vị °C), phù hợp cho các ứng dụng bảo trì và sửa chữa thiết bị.
   • Phát hiện điện áp không tiếp xúc (NCV): Phát hiện điện áp AC mà không cần tiếp xúc trực tiếp, đảm bảo an toàn khi làm việc với các dây dẫn hoặc thiết bị điện.
2. Độ chính xác và độ tin cậy cao:
   Được tích hợp IC đặc biệt với khả năng đo lên đến 2000 counts, MT-1220 sử dụng bộ chuyển đổi A/D độ chính xác cao kết hợp với bộ xử lý số tốc độ nhanh. Thiết bị mang lại kết quả đo chính xác, độ phân giải cao và duy trì độ ổn định trong thời gian dài mà không cần hiệu chỉnh phần mềm thường xuyên. Điều này làm cho MT-1220 trở thành lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao.
3. Thiết kế tiện lợi và an toàn:
   • Màn hình LCD rõ nét: Màn hình LCD hiển thị tối đa 2000 counts, giúp người dùng dễ dàng đọc kết quả đo trong mọi điều kiện ánh sáng.
   • Đèn nền và đèn LED chiếu sáng: Tích hợp đèn nền (tự động tắt sau 15 giây) và đèn LED chiếu sáng (tự động tắt sau 30 giây), hỗ trợ làm việc hiệu quả trong môi trường thiếu sáng.
   • Tự động tắt nguồn: Sau 15 phút không hoạt động, thiết bị sẽ tự động tắt nguồn để tiết kiệm pin, đồng thời phát ra âm báo nhắc nhở trước khi chuyển sang chế độ ngủ.
   • Thiết kế chắc chắn: Vỏ máy được làm từ vật liệu bền bỉ, chịu được va đập nhẹ, phù hợp cho công việc thực địa.
4. An toàn tối ưu:
   • Đáp ứng tiêu chuẩn an toàn CAT II 600V và chứng nhận CE (tuân thủ tiêu chuẩn Liên minh Châu Âu).
   • Bảo vệ quá tải với cầu chì F200mA/250V (cho thang đo mA) và F10A/250V (cho thang đo 10A), đảm bảo an toàn cho thiết bị và người dùng.
   • Tích hợp các biểu tượng an toàn trên thân máy, như cảnh báo điện áp cao, bảo vệ cách điện kép, giúp người dùng nhận biết và tuân thủ các quy định an toàn.
   • Hỗ trợ phát hiện điện áp không tiếp xúc (NCV) với đèn báo và còi kêu theo mức độ điện áp (cao, trung bình, thấp), giúp người dùng tránh rủi ro khi làm việc gần dây dẫn hoặc thiết bị điện.

Ứng dụng

Pro'skit MT-1220 là công cụ không thể thiếu trong nhiều lĩnh vực:

• Kỹ thuật điện và điện tử: Đo lường và kiểm tra các mạch điện, linh kiện, và thiết bị điện tử.
• Bảo trì và sửa chữa: Hỗ trợ kiểm tra hệ thống điện trong ô tô, máy móc, thiết bị gia dụng, và thiết bị công nghiệp.
• Giảng dạy và đào tạo: Phù hợp cho các phòng thí nghiệm, trường học, và trung tâm đào tạo kỹ thuật.
• Công việc thực địa: Nhỏ gọn, dễ mang theo, lý tưởng cho các kỹ thuật viên làm việc tại hiện trường.

Lợi ích khi sử dụng

• Đa năng và tiện lợi: Một thiết bị tích hợp nhiều chức năng, giúp tiết kiệm chi phí và không gian so với việc sử dụng nhiều công cụ riêng lẻ.
• Dễ sử dụng: Giao diện thân thiện với núm xoay chức năng, phím bấm rõ ràng (như phím HOLD để giữ giá trị đo, phím bật/tắt đèn nền), phù hợp cho cả người mới bắt đầu và chuyên gia.
• Tiết kiệm năng lượng: Sử dụng 3 pin AAA 1.5V, với tính năng tự động tắt nguồn giúp kéo dài thời gian sử dụng pin.
• Độ bền cao: Được thiết kế để hoạt động ổn định trong thời gian dài, không cần hiệu chỉnh thường xuyên, đảm bảo hiệu suất lâu dài.

Phụ kiện đi kèm

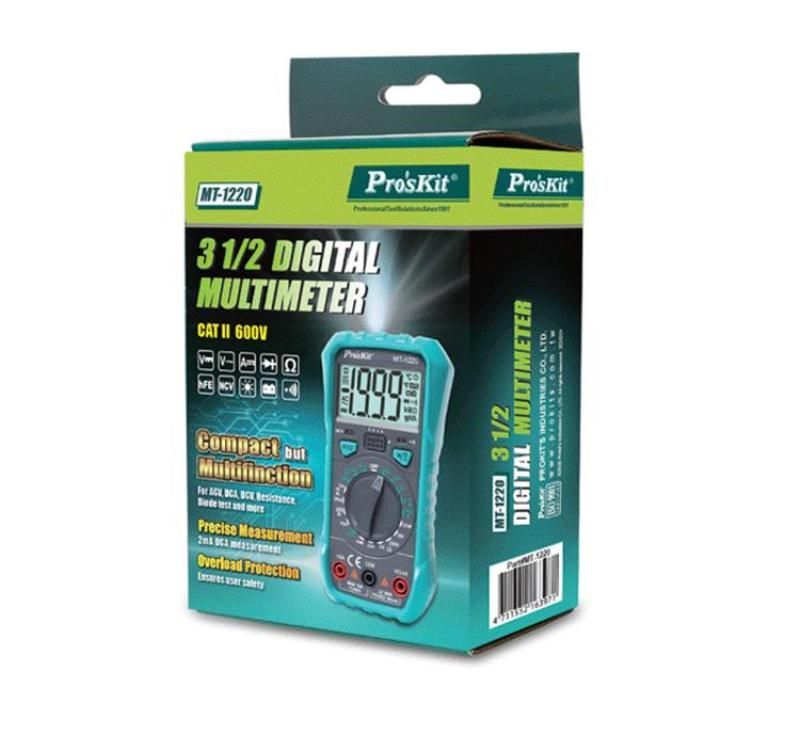

• 1 Sách hướng dẫn sử dụng.
• 1 Cặp dây đo (đỏ và đen).

Thông số chung của Pro'skit MT-1220

2. Thông số kỹ thuật chi tiết Pro'skit MT-1220

Điện áp DC (DC Voltage)

Điện áp AC (AC Voltage)

Dòng điện DC (DC Current)

Điện trở (Resistance)

Kiểm tra diode (Diode Test)

Kiểm tra thông mạch (Continuity Test)

Đo hFE (Transistor Test)

Nhiệt độ (Temperature)

Phát hiện điện áp không tiếp xúc (NCV)

3. Hướng dẫn sử dụng

Dưới đây là hướng dẫn cơ bản để sử dụng Pro'skit MT-1220 dựa trên tài liệu:

Lưu ý an toàn trước khi sử dụng

• Đọc kỹ hướng dẫn sử dụng và tuân thủ các quy định an toàn.
• Không đo điện áp vượt quá 600V (AC/DC) để tránh hư hỏng thiết bị hoặc điện giật.
• Sử dụng dây đo kèm theo và kiểm tra dây không bị hư hỏng trước khi dùng.
• Tắt nguồn mạch và xả hết điện áp cao trước khi đo điện trở, diode hoặc thông mạch.

Hướng dẫn đo các thông số

1. Đo điện áp AC/DC
   • Xoay núm vặn đến vị trí "~V" (AC) hoặc "V" (DC).
   • Cắm dây đen vào cổng "COM", dây đỏ vào cổng "V/Ω/mA".
   • Nối dây đo song song với mạch cần đo, đọc kết quả trên màn hình LCD.
2. Đo điện trở
   • Xoay núm vặn đến thang đo Ω phù hợp.
   • Cắm dây đen vào "COM", dây đỏ vào "V/Ω/mA".
   • Nối dây đo vào mạch (đã tắt nguồn), đọc giá trị trên màn hình.
3. Kiểm tra diode/thông mạch
   • Xoay núm vặn đến vị trí "→| (|ow)".
   • Cắm dây đen vào "COM", dây đỏ vào "V/Ω/mA".
   • Đo diode: Nối dây vào hai cực diode, màn hình hiển thị điện áp thuận hoặc "OL" nếu ngược chiều.
   • Đo thông mạch: Nếu mạch nối liền, còi kêu và đèn LED sáng.
4. Đo dòng điện
   • Xoay núm vặn đến thang đo mA hoặc 10A.
   • Cắm dây đen vào "COM", dây đỏ vào "mA" (dưới 200mA) hoặc "10A" (200mA-10A).
   • Ngắt mạch, nối dây đo nối tiếp, bật nguồn và đọc kết quả.
5. Đo nhiệt độ
   • Xoay núm vặn đến vị trí "°C".
   • Cắm cặp nhiệt điện vào "COM" (âm) và "V/Ω" (dương).
   • Đặt đầu đo vào đối tượng, đọc giá trị trên màn hình.
6. Phát hiện điện áp không tiếp xúc (NCV)
   • Xoay núm vặn đến "NCV".
   • Đưa đầu đồng hồ gần dây dẫn, đèn báo và còi sẽ phản hồi theo mức điện áp phát hiện.

Bảo trì

• Thay pin (3x1.5V AAA) ngay khi biểu tượng pin yếu xuất hiện.
• Không sử dụng nếu vỏ máy bị hỏng.
• Lưu trữ nơi khô ráo, tránh nhiệt độ cao và độ ẩm.
