Mô tả chi tiết

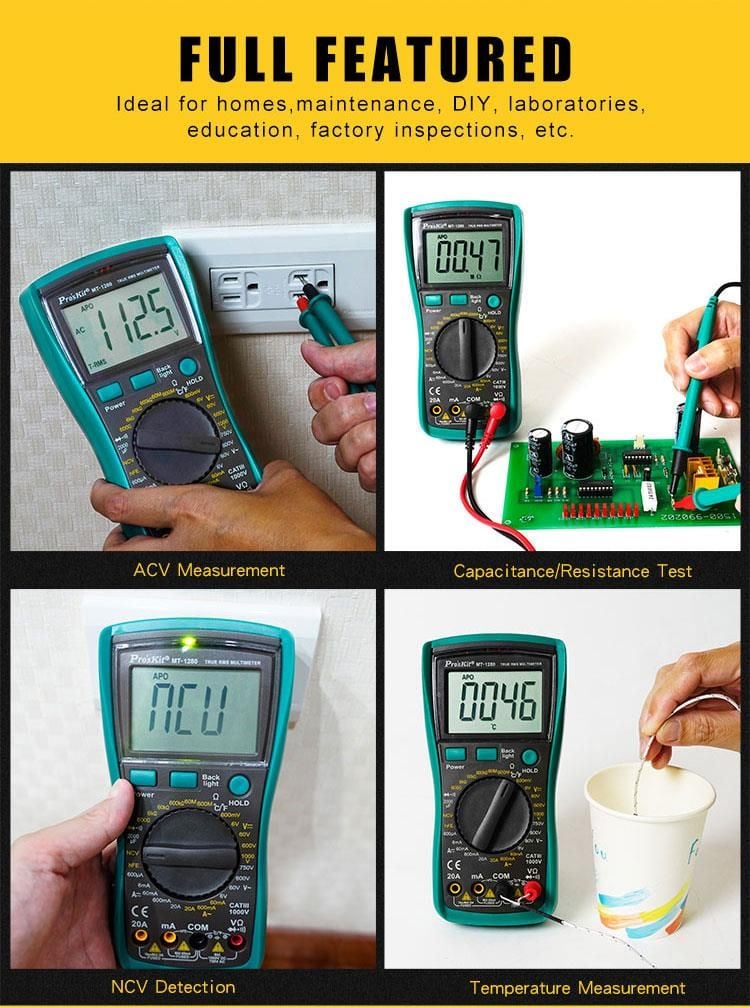

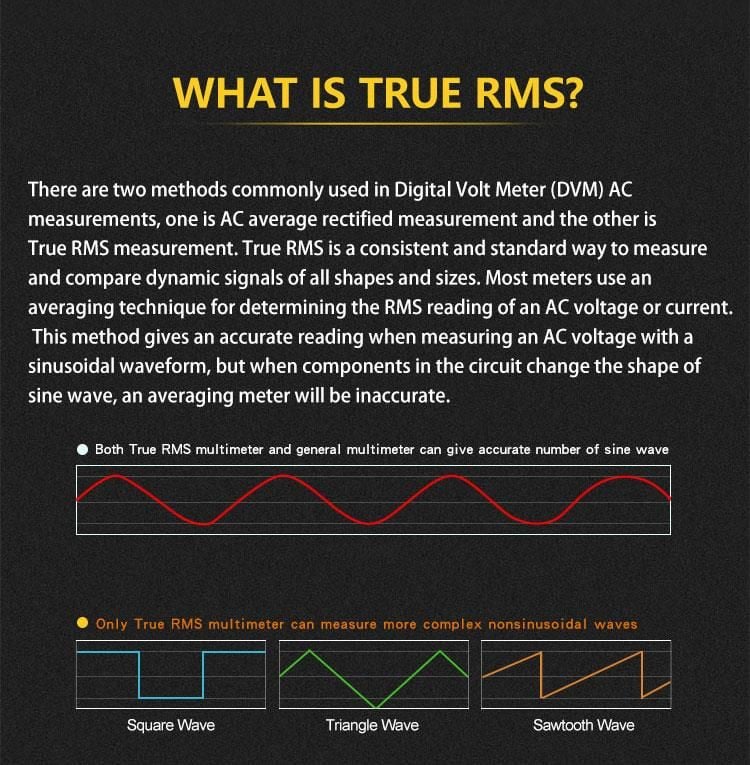

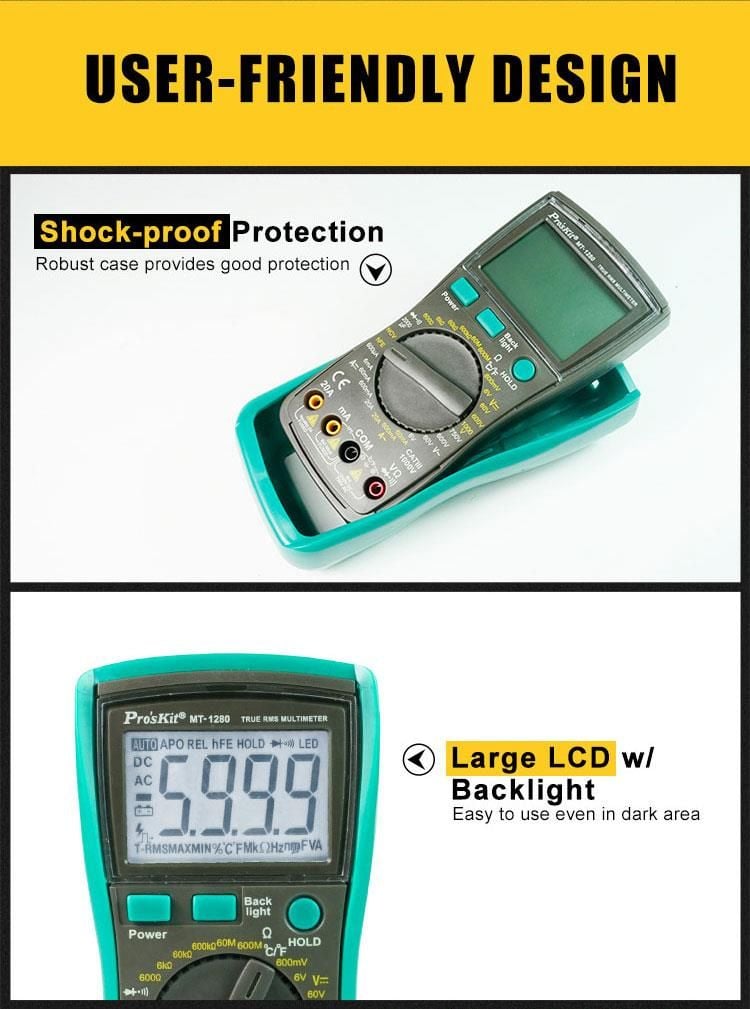

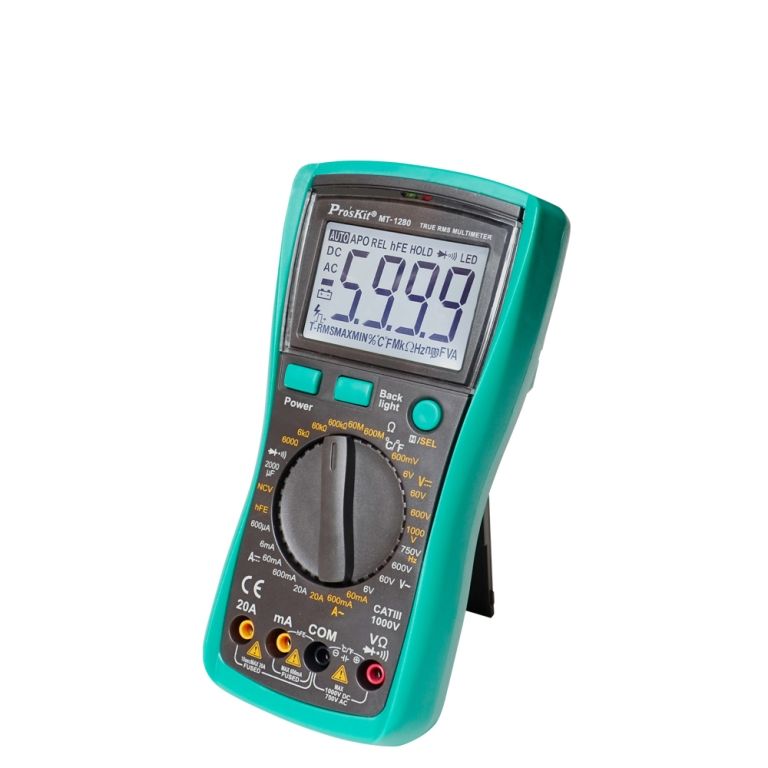

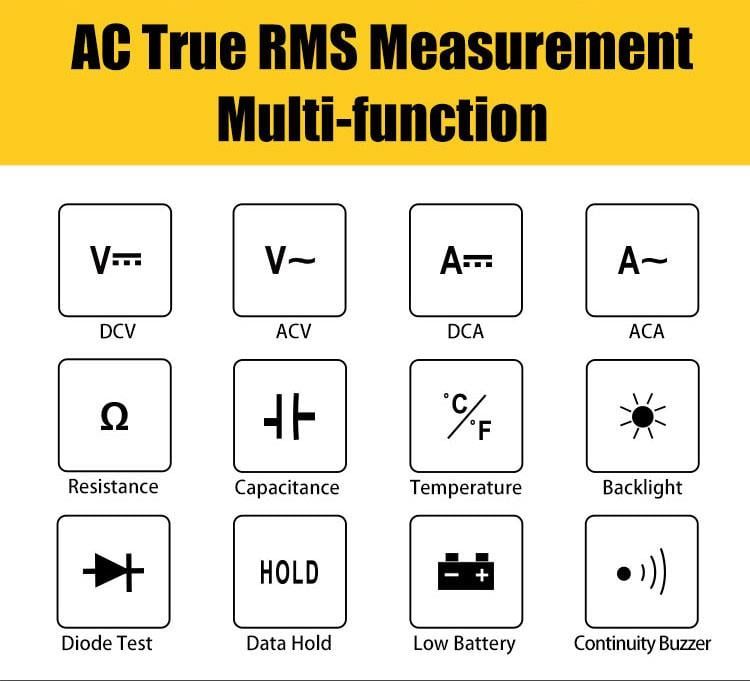

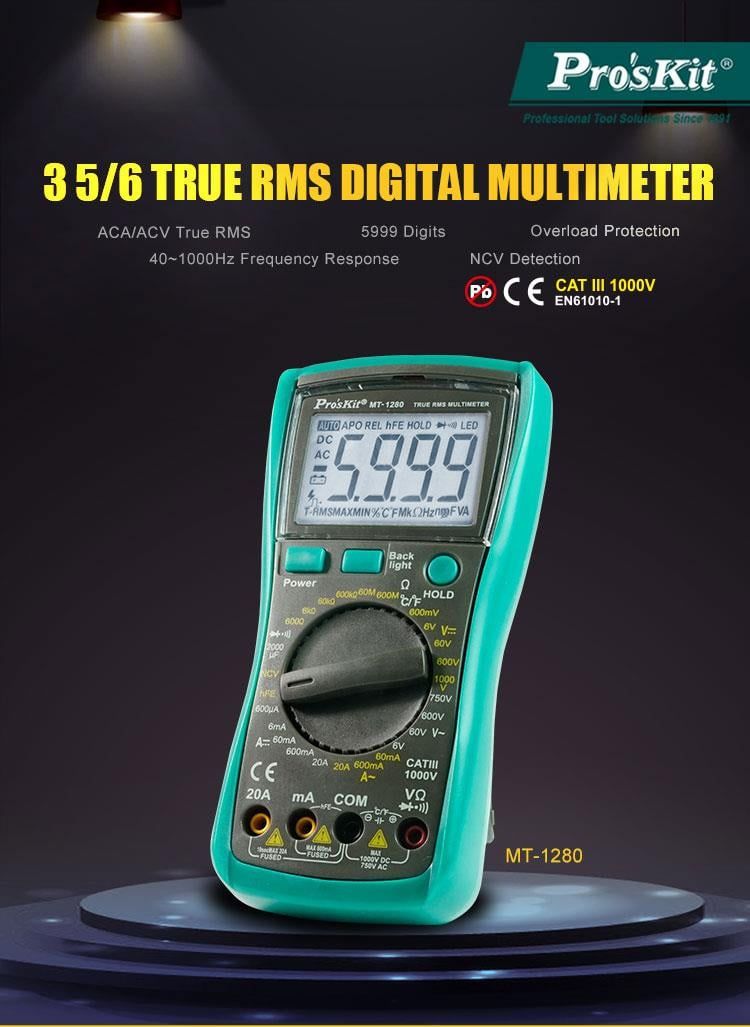

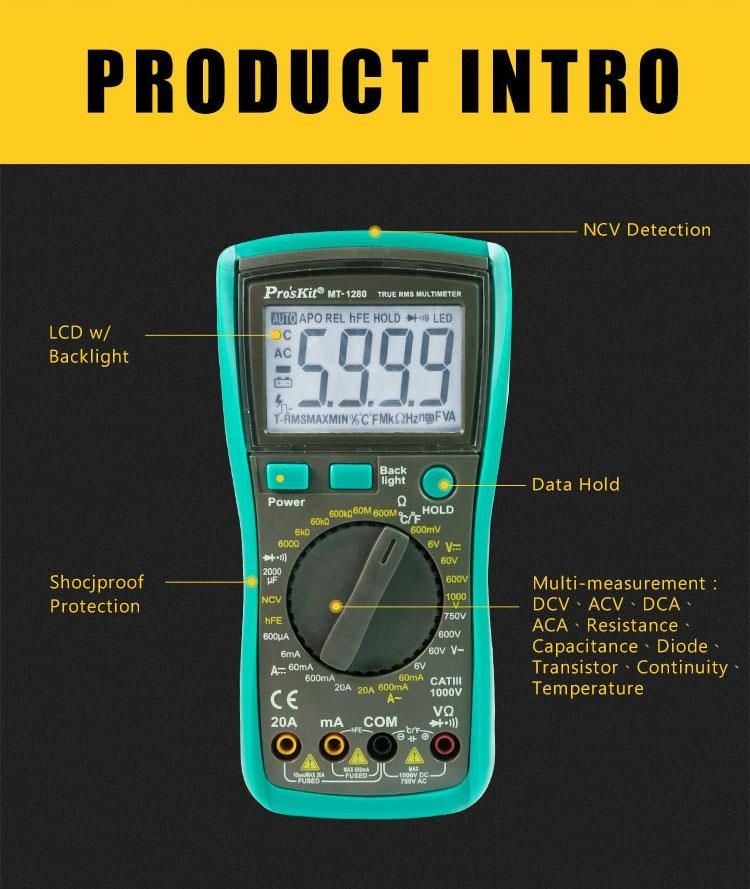

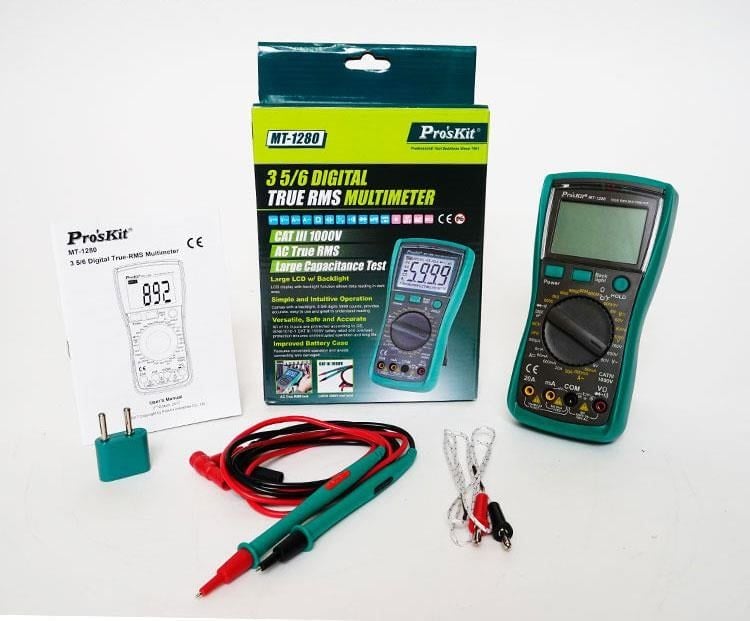

Pro'sKit MT-1280 là đồng hồ vạn năng kỹ thuật số với hiển thị 3 5/6 số (5999 đếm), tích hợp công nghệ đo True RMS, mang lại độ chính xác cao trong các phép đo điện áp và dòng điện AC. Thiết bị hỗ trợ đo điện áp AC/DC, dòng điện AC/DC, điện trở, điện dung, nhiệt độ, kiểm tra diode, kiểm tra liên tục, kiểm tra transistor và phát hiện điện áp không tiếp xúc (NCV). Với thiết kế chắc chắn, màn hình LCD lớn có đèn nền, chức năng giữ dữ liệu, tự động tắt nguồn và cảnh báo pin yếu, MT-1280 là công cụ lý tưởng cho kỹ thuật viên điện tử và người dùng chuyên nghiệp.
Thông số kỹ thuật
Thông số kỹ thuật
Giá trị
Hiển thị
Màn hình LCD 3 5/6 số, 5999 đếm
Điện áp DC (DCV)
600mV / 6V / 60V / 600V ±(0.5% + 3d); 1000V ±(0.8% + 10d)
Điện áp AC (ACV)
6V / 60V / 600V ±(0.8% + 5d); 750V ±(1.2% + 10d); True RMS
Dòng điện DC (DCA)
60mA ±(1% + 5d); 600mA ±(2% + 5d); 20A ±(3% + 10d)
Dòng điện AC (ACA)
60mA ±(1% + 5d); 600mA ±(2% + 5d); 20A ±(3% + 10d); True RMS
Điện trở (Ω)
600Ω ±(0.8% + 5d); 6kΩ / 60kΩ / 600kΩ ±(0.8% + 3d); 60MΩ ±(1% + 25d); 600MΩ ±(5% + 10d)
Điện dung (F)
9.999nF ±(5% + 35d); 9.999nF ~ 999.9μF ±(2.5% + 20d); 999.9μF ~ 2000μF ±(5% + 35d)
Nhiệt độ (°C/°F)
-20°C ~ 1000°C / -4°F ~ 1832°F ±(1.0% + 5d)
Kiểm tra diode
Có
Kiểm tra liên tục
Có, với còi báo
Kiểm tra transistor (hFE)
Có
Phát hiện điện áp NCV
Có
Giữ dữ liệu (Data Hold)
Có
Đèn nền LCD
Có
Tự động tắt nguồn
Có
Chỉ báo pin yếu
Có
Nguồn điện
Pin 9V
Kích thước
175mm x 93mm x 55mm
Trọng lượng
400g
Tiêu chuẩn an toàn
CAT III 1000V
Hướng dẫn sử dụng
Chuẩn bị: Lắp pin 9V vào ngăn chứa pin. Kết nối que đo đen vào cổng COM và que đo đỏ vào cổng VΩmA hoặc 20A tùy theo phạm vi đo. Đo điện áp DC: Xoay núm chọn chế độ đến vị trí DCV. Chạm que đo vào hai điểm cần đo điện áp. Đọc giá trị hiển thị trên màn hình. Đo điện áp AC: Chọn chế độ ACV. Thực hiện đo tương tự như điện áp DC. Đo dòng điện DC: Chọn phạm vi dòng điện phù hợp (mA hoặc 20A). Kết nối que đo vào mạch theo kiểu nối tiếp. Đọc giá trị dòng điện trên màn hình. Đo dòng điện AC: Chọn chế độ ACA. Thực hiện đo tương tự như dòng điện DC. Đo điện trở: Chọn chế độ Ω. Chạm que đo vào hai đầu của điện trở hoặc mạch cần đo. Đọc giá trị điện trở trên màn hình. Đo điện dung: Chọn chế độ đo điện dung. Kết nối tụ điện vào que đo và đọc giá trị trên màn hình. Đo nhiệt độ: Kết nối cặp nhiệt điện vào cổng đo nhiệt độ. Chọn chế độ đo nhiệt độ. Đặt đầu dò vào vị trí cần đo và đọc giá trị nhiệt độ trên màn hình. Kiểm tra diode và liên tục: Chọn chế độ diode hoặc liên tục. Chạm que đo vào hai đầu của diode hoặc mạch cần kiểm tra. Màn hình sẽ hiển thị điện áp rơi trên diode hoặc phát ra tiếng bíp nếu mạch thông. Kiểm tra transistor (hFE): Chọn chế độ hFE. Cắm chân transistor vào khe thử tương ứng. Đọc giá trị hệ số khuếch đại hiển thị trên màn hình. Phát hiện điện áp không tiếp xúc (NCV): Chọn chế độ NCV. Đưa đầu đo gần dây điện hoặc ổ cắm. Thiết bị sẽ phát ra tín hiệu nếu phát hiện điện áp. Sử dụng các tính năng bổ sung: Nhấn nút "Hold" để giữ giá trị đo trên màn hình. Nhấn nút đèn nền để bật/tắt đèn nền LCD. Thiết bị sẽ tự động tắt nguồn sau một thời gian không sử dụng để tiết kiệm pin.
