Máy đo OTDR, công suất quang, soi lỗi sợi quang Pro'skit MT-7612F

SKU: MT-7612F Tình trạng: Còn hàng Thương hiệu: Pro'skit Bảo hành: 12 tháng

Giá sản phẩm:

Giá hoá đơn VAT8%: 14,256,001₫

Số lượng:

Tư vấn thêm về sản phẩm

Sản phẩm chính hãng

Hàng mới 100%

Giao hàng trên toàn quốc

Mô tả sản phẩm

Mô tả chi tiết

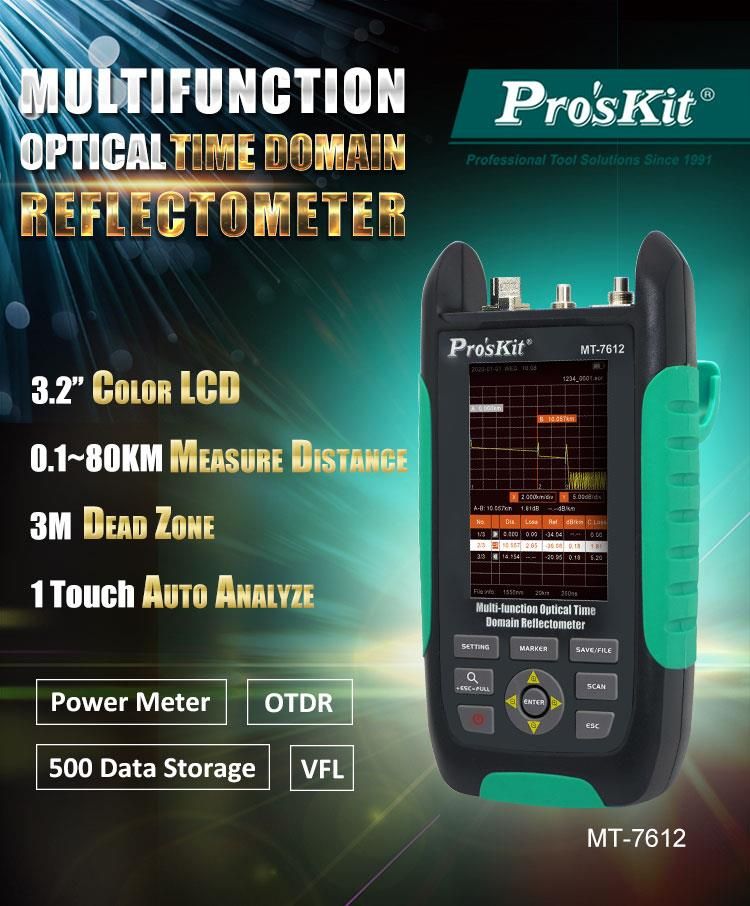

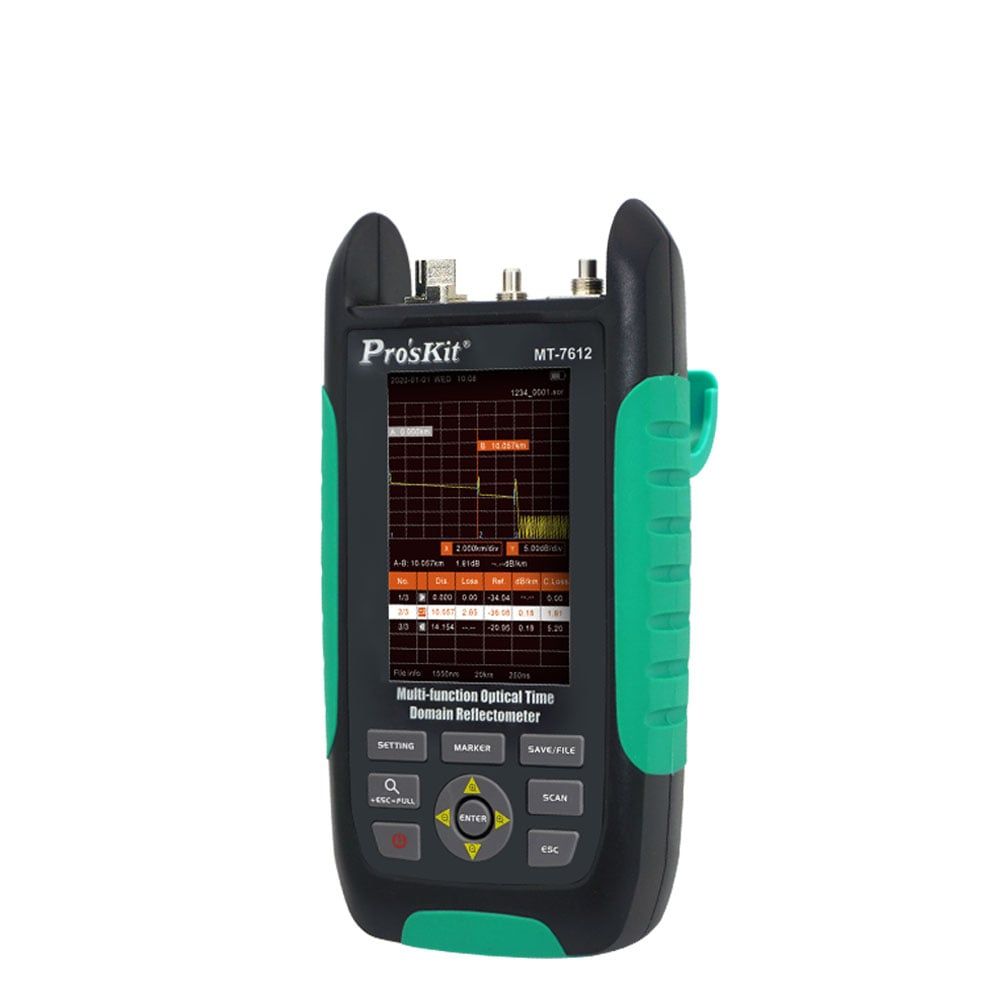

Pro’sKit MT-7612F là thiết bị kiểm tra sợi quang cầm tay, tích hợp nhiều chức năng cần thiết trong công tác lắp đặt, bảo trì và chẩn đoán hệ thống mạng quang: OTDR (máy đo phản xạ miền thời gian quang), OPM (đồng hồ đo công suất quang), OLS (nguồn sáng quang) và VFL (bút dò lỗi quang).

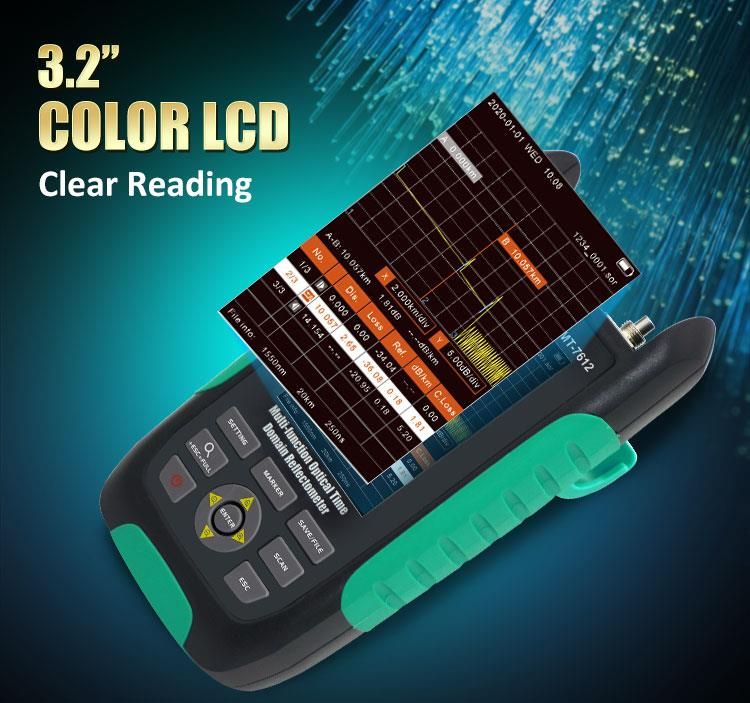

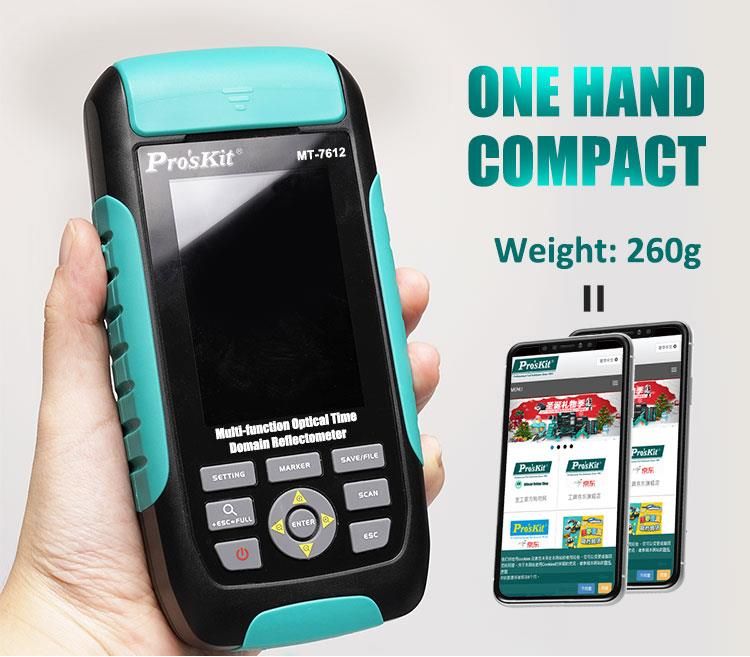

Máy được trang bị màn hình màu 3.2 inch (320×480 pixel) cho hiển thị rõ nét, thao tác dễ dàng. Dung lượng bộ nhớ trong lưu trữ được 500 bản ghi, đồng thời hỗ trợ thẻ nhớ TF tối đa 32 GB. Thiết kế nhỏ gọn, trọng lượng chỉ khoảng 260 g, dễ mang theo hiện trường.

Với khả năng đo khoảng cách từ 0.1 đến 80 km, dải đo động 20 dB, vùng chết sự kiện chỉ 3 m và vùng chết suy hao 8 m, thiết bị cho phép xác định nhanh vị trí lỗi và đánh giá chất lượng đường truyền chính xác. Pin Lithium 3.7 V dung lượng cao cho thời gian sử dụng đo liên tục >4 giờ, thời gian chờ >7.5 giờ, rất phù hợp cho kỹ sư viễn thông làm việc ngoài hiện trường.

Thông số kỹ thuật

Thông số	Giá trị
Màn hình hiển thị	LCD màu 3.2 inch, độ phân giải 320×480
Bộ nhớ trong	Lưu trữ 500 bản ghi, hỗ trợ thẻ TF tối đa 32 GB
Âm báo (Beep)	Còi điện từ thụ động
Đèn nền	10 mức sáng tùy chỉnh
Chế độ tiết kiệm điện	Tự động tắt khi không hoạt động

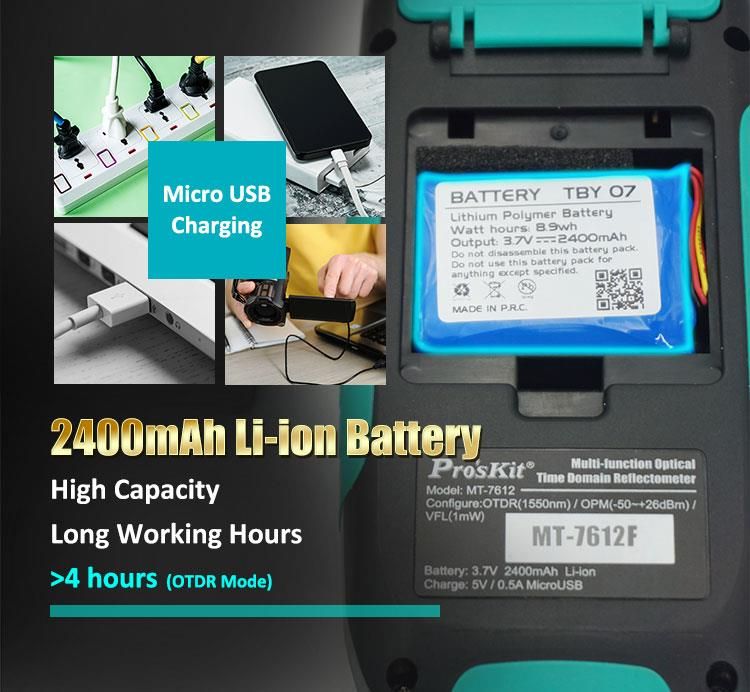

Nguồn cấp	Pin Lithium 3.7 V / 2.4 Ah (dùng đo >4h, chờ >7.5h)
Nhiệt độ làm việc	0 ~ 50 ℃
Nhiệt độ lưu trữ	-20 ~ 70 ℃
Độ ẩm hoạt động	< 90% RH
Kích thước & Trọng lượng	168 × 82 × 40 mm, ~260 g

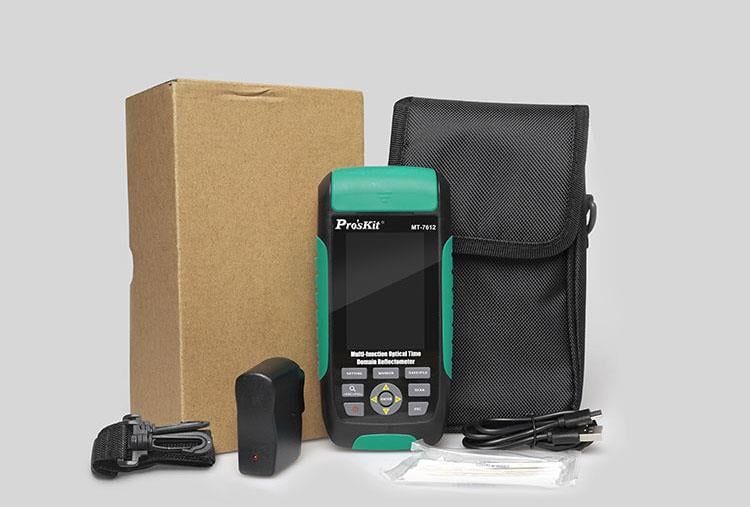

Phụ kiện đi kèm	Cáp sạc Type-C, dây đeo, que vệ sinh, túi đựng, sách hướng dẫn

OTDR

Thông số OTDR	Giá trị
Bước sóng đo	1550 nm ± 20 nm
Dải động (Dynamic range)	20 dB
Khoảng đo	0.1 ~ 80 km
Độ rộng xung	5 ns ~ 20 µs
Thời gian đo	5 ~ 180 s (có thể điều chỉnh)
Vùng chết suy hao	8 m
Vùng chết sự kiện	3 m
Ngưỡng suy hao	0.01 dB
Độ phân giải suy hao	0.01 dB
Sai số khoảng cách	± (0.8 + 0.005% × khoảng cách + độ phân giải lấy mẫu) m
Nhận diện ánh sáng đầu vào	Có hỗ trợ

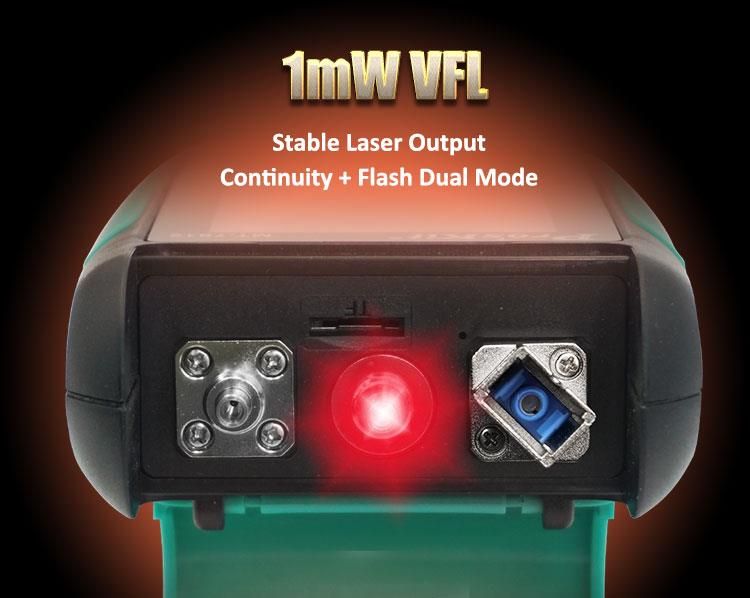

VFL (Visual Fault Locator)

Thông số VFL	Giá trị
Bước sóng phát	650 nm ± 20 nm
Công suất phát	1 mW
Chế độ nhấp nháy	2 Hz

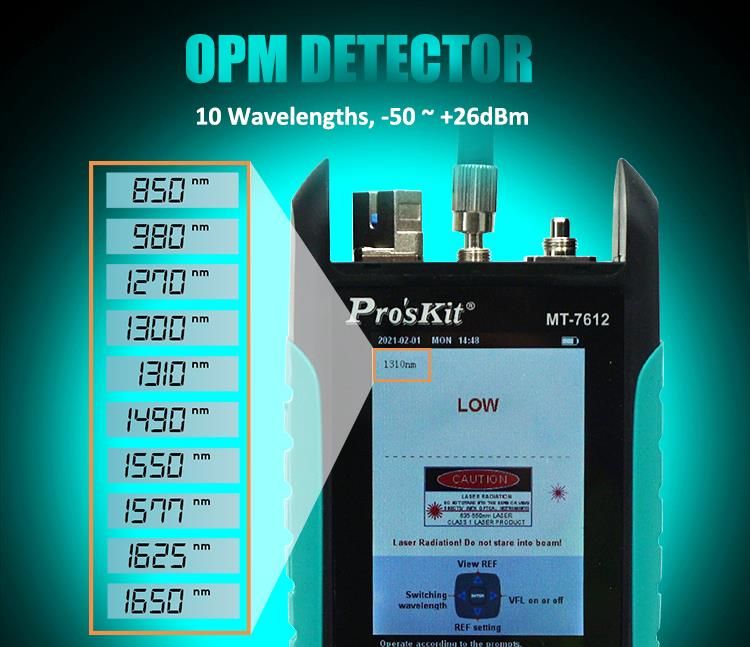

OPM (Optical Power Meter)

Thông số OPM	Giá trị
Dải đo	-50 ~ +26 dBm

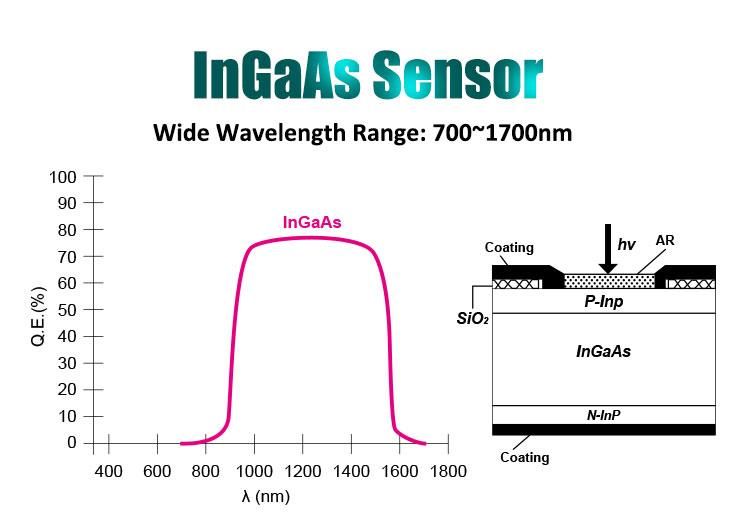

Bước sóng đo được	700 ~ 1700 nm
Bước sóng hiệu chuẩn	850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625, 1650 nm
Độ chính xác	±0.2 dB
Độ phân giải	0.01 dB
Chức năng REF	Có

Hướng dẫn sử dụng

1. Chuẩn bị

Sạc đầy pin trước khi sử dụng.
Làm sạch đầu nối cáp quang bằng que vệ sinh đi kèm.
Tránh nhìn trực tiếp vào nguồn phát laser (VFL/OLS).

2. Bật thiết bị

Nhấn giữ nút nguồn để khởi động.
Màn hình hiển thị menu với các chế độ: OTDR / OPM / OLS / VFL / File / Cài đặt.

3. Sử dụng OTDR

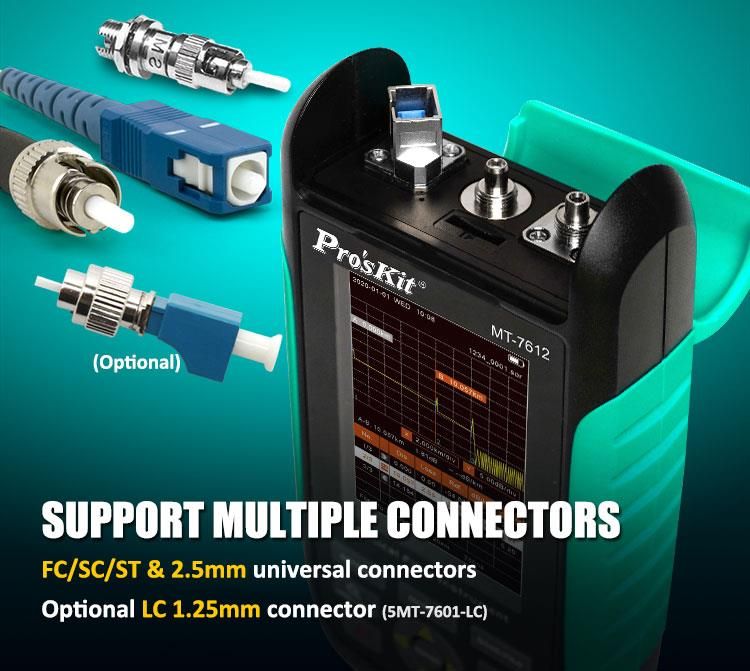

Kết nối sợi quang vào cổng SC/UPC.
Chọn bước sóng 1550 nm, phạm vi đo (0.1–80 km), độ rộng xung phù hợp.
Nhấn Start để bắt đầu.

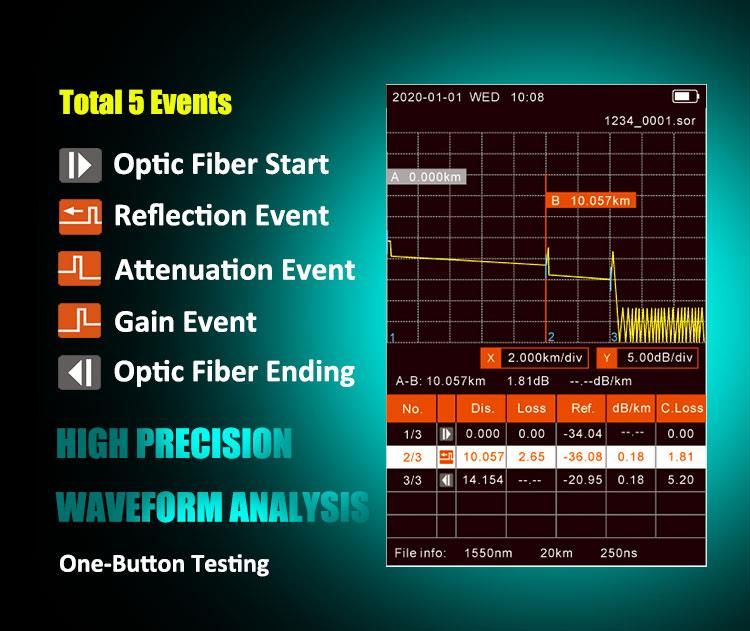

Kết quả hiển thị dưới dạng biểu đồ và danh sách sự kiện (splice, connector, break).

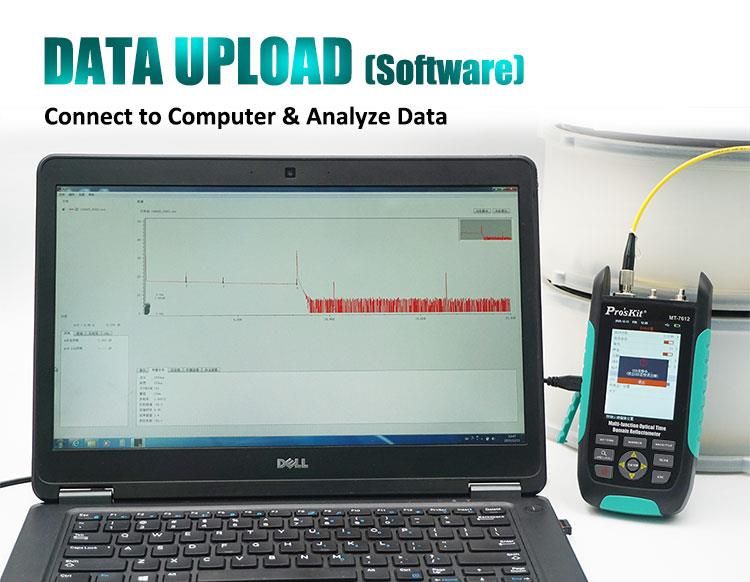

Có thể lưu dữ liệu vào bộ nhớ trong hoặc thẻ TF.

4. Sử dụng OPM

Vào chế độ OPM.
Chọn bước sóng cần đo.
Kết nối sợi và đọc giá trị công suất quang trực tiếp trên màn hình.
Dùng chức năng REF để đo suy hao so với nguồn tham chiếu.

5. Sử dụng OLS

Vào chế độ OLS, chọn chế độ phát: liên tục (CW) hoặc điều chế (270 Hz, 1 kHz, 2 kHz).
Dùng để kiểm tra suy hao hoặc làm nguồn tham chiếu cho các phép đo.

6. Sử dụng VFL

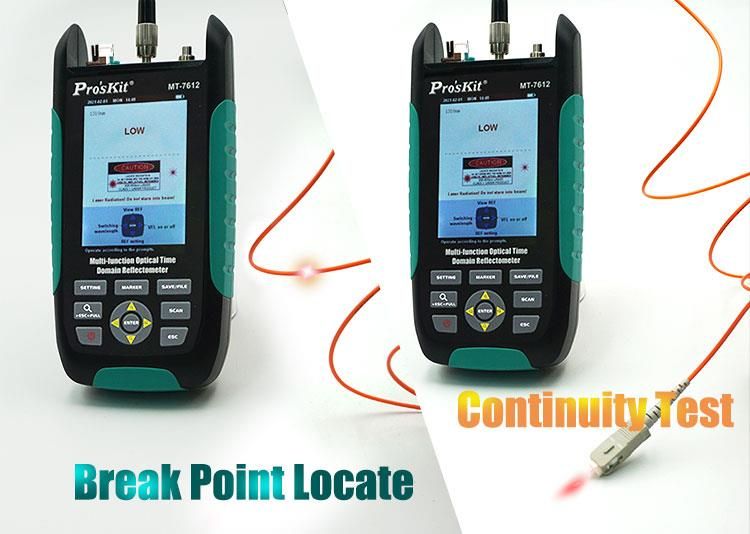

Vào chế độ VFL, bật nguồn laser đỏ 650 nm.
Quan sát trực tiếp trên sợi để phát hiện điểm đứt gãy, suy hao bất thường (ánh sáng đỏ rò rỉ tại điểm lỗi).

7. Tắt và bảo quản
