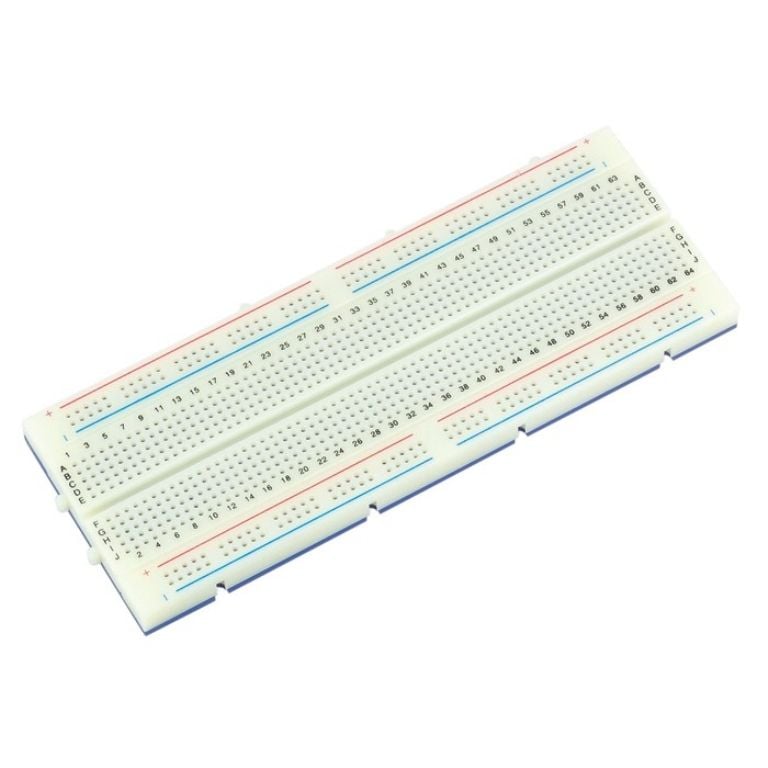

Pro'sKit BX-4112N là breadboard (bảng mạch thử) không hàn, được thiết kế với 840 điểm kết nối, phù hợp cho việc xây dựng và thử nghiệm các mạch điện tử một cách nhanh chóng và hiệu quả. Với lỗ tròn giúp cắm và rút linh kiện dễ dàng, sản phẩm này là lựa chọn lý tưởng cho sinh viên, kỹ sư và những người đam mê điện tử.
Đặc điểm nổi bật:
840 điểm kết nối: Cho phép xây dựng các mạch điện tử phức tạp.
Lỗ tròn: Thiết kế giúp cắm và rút linh kiện một cách dễ dàng và chắc chắn.
Chất liệu chất lượng cao: Làm từ ABS và đồng phosphor, đảm bảo độ bền và dẫn điện tốt.
Khả năng mở rộng: Có thể kết nối nhiều breadboard với nhau để tạo thành mạch lớn hơn.
Không cần hàn: Thuận tiện cho việc thử nghiệm và điều chỉnh mạch.
Thông số kỹ thuật
Thông số
Giá trị
Mã sản phẩm
BX-4112N
Số điểm kết nối
840 điểm
Cấu trúc điểm kết nối
128 nhóm 5 điểm, 8 bus 25 điểm
Chất liệu
ABS và đồng phosphor
Kích thước
171 x 64 mm
Trọng lượng
132 g
Màu sắc
Trắng
Loại lỗ
Lỗ tròn
Khả năng mở rộng
Có thể kết nối nhiều breadboard
Hướng dẫn sử dụng
Chuẩn bị:
Đặt breadboard trên bề mặt phẳng và sạch sẽ.
Đảm bảo tay sạch và khô để tránh làm hỏng linh kiện.
Cắm linh kiện:
Cắm các linh kiện điện tử như điện trở, tụ điện, IC vào các lỗ tròn trên breadboard theo sơ đồ mạch.
Sử dụng dây jumper để kết nối các điểm theo yêu cầu của mạch.
Kiểm tra mạch:
Sau khi hoàn thành việc cắm linh kiện, kiểm tra lại các kết nối để đảm bảo đúng theo sơ đồ.
Kết nối nguồn điện phù hợp và tiến hành thử nghiệm mạch.
Điều chỉnh và tháo lắp:
Nếu cần điều chỉnh, dễ dàng tháo rời và thay đổi vị trí linh kiện mà không cần hàn.
Sau khi hoàn tất, tháo rời các linh kiện và bảo quản breadboard ở nơi khô ráo.
