Đo dòng điện (tải) bằng đồng hồ vạn năng

Đo dòng điện (tải) bằng đồng hồ vạn năng

Cách đo dòng điện 1 chiều

Lưu ý:

– Phạm vi đo được của đồng hồ lớn nhất là 250mA

– Các đầu đo của vạn năng kế phải được kết nối chắc chắn với mạch điện cần đo. Nếu kết nối chập chờn, rất có thể sẽ xảy ra những xung điện gây nguy hiểm cho mạch hoắc đồng hồ đo.

– Tuyệt đối không bao giờ được thực hiện việc đo điện áp với các thang đo dòng điện. Điều này sẽ dẫn tới việc các cầu chì có thể bị nổ hoặc làm hỏng đồng hồ đo.

– Trong trường hợp điện áp cao hơn 250V được đặt vào thang đo dòng điện một chiều, cầu chì có thể không bảo vệ được mạch điện bên trong, nhiều linh kiện có thể bị hỏng.


 Cách đo dòng điện một chiều bằng đồng hồ vạn năng kim

– Cắm que đo màu đen vào đầu COM, que đo màu đỏ vào dấu (+)

– Đặt chuyển mạch của đồng hồ ở thang DC.A – 250mA

– Tắt nguồn điện của các mạch thí nghiệm

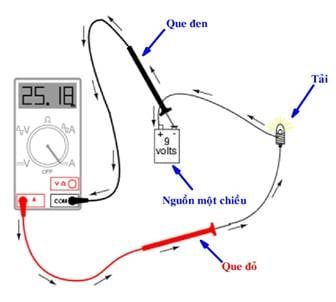

– Kết nối que đo màu đỏ của đồng hồ về phía cực (+) và que đo mày đen về phía cực (-) theo chiều dòng điện trong mạch thí nghiệm. Mắc đồng hồ nối tiếp với mạch thí nghiệm.

– Bật điện cho mạch thí nghiệm.

– Khi kết quả đọc được nhỏ hơn 25mA, đặt chuyển mạch sang vị trí DC.A-25mA để được kết quả chính xác hơn. Tương tự đối với kết quả nhỏ hơn 2.5mA thì đặt chuyển mạch sang vị trí DC.A-2.5mA.

Tức là bắt đầu từ thang đo lớn nhất, sau đó giảm dần cho đến khi chọn được thang đo lớn hơn nhưng gần nhất với giá trị của dòng điện cần đo.

– Đọc và tính giá trị: tiến hành đọc trên cung chia độ C, tính giá trị giống như trường hợp đo điện áp 1 chiều. Có nghĩa là giá trị thực bằng số chỉ của kim trên cung chia độ nhân với thang đo và chia cho giá trị MAX trên cung chia độ.


 Cách đo dòng điện xoay chiều

Về cách sử dụng đồng hồ vạn năng đo dòng điện xoay chiều, bạn chú ý một số điểm như sau:

– Phạm vi đo dòng điện xoay chiều có thể lên đến 15A

– Thang đo này không có cầu chì bảo vệ nên nếu nhầm lẫn sẽ gây ra hư hỏng nghiêm trọng.

– Tuyệt đối không dùng thang đo dòng điện xoay chiều để đo điện áp.


Cách đo dòng điện bằng đồng hồ vạn năng

– Cắm que đo màu đen vào đầu COM, que đo màu đỏ vào đầu AC-15A

– Đặt chuyển mạch của đồng hồ ở thanh AC-15A

– Tắt nguồn điện của các mạch thí nghiệm

– Kết nối 2 que đo của đồng hồ về phía 2 điểm cần đo dòng điện của mạch thí nghiệm (mắc nối tiếp). Sau đó bật điện cho mạch thí nghiệm.

– Đọc và tính giá trị: Đọc trên cung chia độ E15, tính giá trị giống với trường hợp đo điện áp 1 chiều. Có nghĩa là giá trị thực bằng số chỉ của kim cương trên cung chia độ nhân với thang đo và chia cho giá trị MAX trên cung chia đó.
