Để đo thông mạch hay tính liên tục, tất cả những gì bạn phải làm là cặp 2 cực que đo của đồng hồ vạn năng vào 2 đầu dây của mạch cần đo. Kiểm tra thông mạch trong dây, dòng điện hoặc cầu chì rất cần thiết khi sửa điện như: sửa ổ cắm, hộp cầu chì, xe hơi hoặc thiết bị. Tính thông mạch được xác định khi có điện trở trong mạch điện. Đây là một yếu tố quan trọng để kiểm tra thông mạch bằng đồng hồ vạn năng vì tính liên tục kém có thể gây ra hỏa hoạn, sốc điện hoặc làm hỏng các thiết bị điện của bạn. Luôn tắt, rút phích cắm hoặc lật cầu dao trên tín hiệu mà bạn đang kiểm tra để ngăn chặn shock điện hoặc hỏa hoạn. Sau đây là cách đo thông mạch bằng đồng hồ vạn năng:
Bước 1: Xoay mặt số sang chế độ đo thông mạch . Có thể chức năng này nằm trong khu vực chức năng đo điện trở (Ω). Khi chưa đo màn hình của đồng hồ vạn năng sẽ hiển thị OL và.
Bước 2: Nếu cần, nhấn nút thông mạch.
Bước 3: Đầu tiên cắm dây đo màu đen vào giắc COM.
Bước 4: Sau đó cắm dây đo màu đỏ vào giắc VΩ. Khi đo xong ta rút ra theo thứ tự ngược lại: màu đỏ trước, màu đen sau.

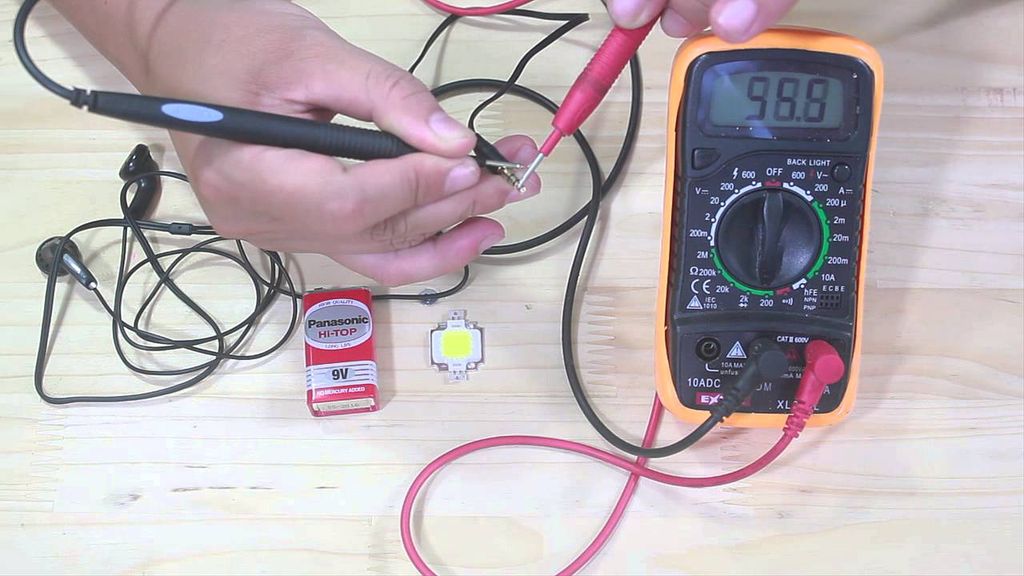

Bước 5: Đối với mạch không có điện, ta cặp 2 đầu que đo vào 2 đầu của đây cần đo.
Bước 6: Đồng hồ sẽ kêu bíp nếu dây đó thông mạch (không bị đứt). Nếu mạch bị đứt đâu đo, đồng hồ sẽ không kêu.
Bước 7: Khi kết thúc, TẮT đồng hồ vạn năng để duy trì tuổi thọ pin.
Đo thông mạch là một tính năng rất hữu ích, trong thực tế khi cần kiểm tra công tắc điện có còn tốt hay không, dây dẫn có nguyên vẹn không hay dây tóc bóng đèn có bị đứt không…. người ta sẽ thực hiện phép đo này.
Tổng quan đo thông mạch
- Thông mạch có nghĩa là dòng điện có thể chạy qua được.
- Chế độ đo thông mạch được sử dụng để kiểm tra các công tắc, cầu chì, kết nối điện, dây dẫn và các thành phần khác. Một cầu chì tốt sẽ có tính thông mạch.
- DMM phát ra tiếng bíp khi mạch đo hoàn chỉnh.
- Tiếng bíp cho phép bạn kiểm tra mà không cần nhìn vào màn hình.
- Khi kiểm tra thông mạch, tiếng bíp phát ra phụ thuộc vào điện trở của mạch kiểm tra. Điện trở đó được xác định bởi phạm vi cài đặt. Ví dụ:
- Nếu phạm vi được đặt thành 400.0Ω, tiếng bíp sẽ kêu nếu có điện trở từ 40 trở xuống.
- Nếu phạm vi được đặt 4.000 kΩ, tiếng bíp phát ra nếu có linh kiện điện tử nào có điện trở từ 200 trở xuống.
- Nên sử dụng cài đặt phạm vi thấp nhất khi kiểm tra các linh kiện điện tử trong mạch.
