Cách sử dụng Ampe kẹp (Ampe kìm)

Cách sử dụng Ampe kẹp (Ampe kìm)

Ampe kìm (Clamp Meter) hay còn gọi là đồng hồ đo Ampe là dòng sản phẩm hiện đại giúp cho đo các dòng điện có cường độ lớn một cách đơn giản và an toàn. Nhờ đó thiết bị này được sử dụng rộng rãi trong các công việc kiểm tra, sửa chữa điện và có thể được xem là một thiết bị không thể thiếu.

Nếu bạn đang tìm hiểu thông tin hoặc cách sử dụng của dòng sản phẩm này thì đây là bài viết dành cho bạn

Đồng hồ đo Ampe kìm là gì?
Đúng với tên gọi của nó Ampe kìm có một đầu kẹp tương tự như chiếc kìm mà chúng ta thường thấy. Đầu kẹp này dùng để kẹp qua các dây dẫn điện để có thể xác định một cách gần chính xác giá trị dòng điện trong mạch

Tương tự như đồng hồ vạn năng, Ampe kìm củng có hai dạng hiển thị là số và dạng kim. Các dòng đồng hồ đo Ampe ngày nay còn được trang bị thêm nhiều tính năng khác ngoài đo dòng điện như: Kiểm tra đi-ốt, thông mạch, đo tụ, điện trở, nhiệt độ… Do được tích hợp nhiều tính năng đo điện thông dụng, ngày nay một số chuyên viên kỹ thuật điện sử dụng đồng hồ kẹp thay cho cả đồng hồ VOM

Nguyên lý hoạt động của Ampe kìm
Về nguyên lý hoạt động của dòng thiết bị này chúng ta sẽ có đôi chút khác biệt giữa việc đo dòng điện một chiều (DC) và dòng điện xoay chiều (AC)
Ampe kìm đo dòng AC: Đây có thể được xem là tính năng chính của dòng thiết bị này. Để có thể đo được đòng điện đang chạy trong mạch, đồng hồ Ampe hoạt động trên nguyên lý cảm ứng điện từ. Bên trong phần vỏ của kìm kẹp có chứa một cuộn dây quấn xung quanh khung sắt, kẹp kìm quanh dây dẫn để đo biến thiên trong mạch từ đó xác định được giá trị dòng điện trong mạch
Ampe kìm đo dòng DC: Đối với dòng điện DC từ trường sinh ra sẽ không biến thiên nên không thể đo được dòng điện DC nếu cấu tạo bằng cuộn dây như trên. Trong trường hợp này, Ampe kìm sẽ được thiết kế dựa trên hiệu ứng Hall và sử dụng cảm biến Hall để tính toán ra thông số dòng điện DC trong mạch cần đo
Nhờ vào nguyên lý hoạt động này Ampe kìm cho phép đo dòng điện một cách nhanh và an toàn hơn so với đồng hồ vạn năng vì không cần phải kết nối trực tiếp đến mạch điện.


Cách sử dụng Ampe kìm

Hướng dẫn đo dòng điện bằng đồng hồ đo Ampe

Bước 1: Trong bất cứ trường hợp nào, bước đầu tiên và quan trọng nhất trước khi bắt đầu đi vào hướng dẫn sử dụng đó là phải có một thiết bị phù hợp. Nếu nhu cầu sử dụng không quá khắc khe bạn có thể tham khảo một số dòng Ampe kìm giá rẻ nhưng vẫn phải đảm bảo chất lượng khoảng 500.000 đến 1.000.000 VNĐ không nên mua các dòng sản phẩm quá rẻ có thể mang lại hiệu quả không cao.
Nên chọn mua Ampe kìm tại các cửa hàng uy tín có kinh nghiệm phân phối các dòng thiết bị lâu năm trên thị trường.
Bước 2: Xác định đoạn dây dẫn cần đo
Bước 3: Chuyển nắm vặn sang chức năng (A) để đo dòng điện

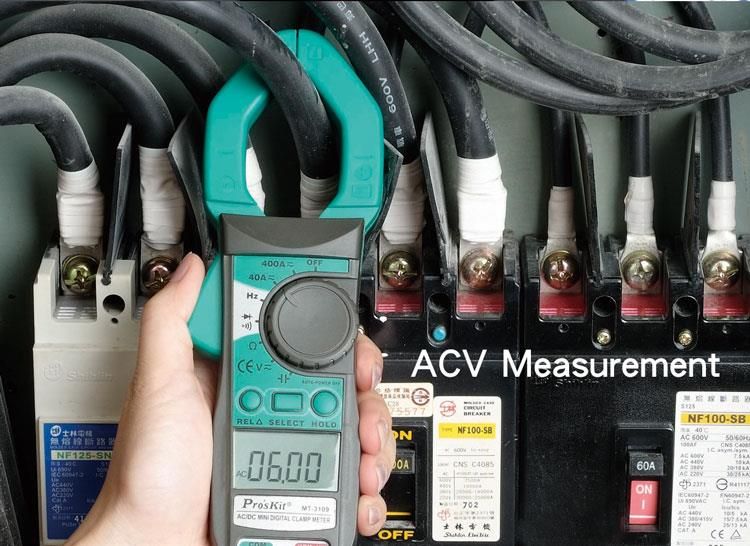

Bước 4: Kẹp kìm vào đoạn dây dẫn cần đo
Bước 5: Đọc giá trị hiển thị trên màn hình

Việc chọn dải đo đóng một vai trò quan trọng ảnh hưởng trực tiếp đến độ chính xác của phép đo. Chọn dải đo quá lệch với ứng dụng cần đo sẽ làm phép đo thiếu độ chính xác (Đối với các Ampe kìm dạng kim)
Mẹo: Chọn dải đo lớn nhất để ước chừng khoảng giá trị đo, sau đó điều chỉnh lại dải đo để về gần với giá trị đo để đạt độ chính xác cao nhất.

Lưu ý:

Chỉ kẹp vào dây đơn thì ampe kìm mới nhận được giá trị đo (Kẹp vào một dây đôi thông thường thiết bị sẽ hiển thị giá trị không chính xác hoặc không hiển thị giá trị)
Giá trị dòng điện đo bằng ampe kìm thường chỉ có tính tương đối không đạt độ chính xác cao
Để đo được dòng điện đang chạy trong dây dẫn, chuyển thang đo về ACA cần lưu ý khi đo dòng điện cao hơn mức phạm vi đã chọn có thể làm hỏng thiết bị.
Ngoài ra, dây dẫn cần đo cần có mức điện áp thấp hơn 600V vì thiết bị không thể đọc dòng điện trên dây dẫn đang chạy với điện áp rất cao

Tuy nhiên đây là những lưu ý cho các bạn mới bắt đầu làm quen với thiết bị đang sử dụng những thiết bị đo cũ hoặc các thiết bị đo có giá thành rẻ chất lượng chưa cao. Những sản phẩm chất lượng hiện nay có độ an toàn và chính xác cao khi sử dụng giúp việc thực hiện phép đo nhanh hơn mà còn an toàn hơn không sử dụng khi bị hỏng, cháy, nổ khi để nhầm thang đo


Cách sử dụng Ampe kìm đo điện áp

Bước 1: Cắm qua đo màu đen vào đầu COM (-), que đỏ vào lỗ (V/Ohm)
Bước 2: Điều chỉnh thang đo bằng nút RANGE (Chọn thang đo gần với giá trị thực tế ước tính để đạt được độ chính xác cao nhất)
Bước 3: Sử dụng phím SELECT để điều chỉnh điện áp muốn đo AC hoặc DC
Bước 3: Kết nối que đo màu đỏ của đồng hồ về phía cực dương (+) và que đo màu đen về phía cực âm (-) theo chiều dòng điện trong mạch thí nghiệm.
Bước 4: Đọc kết quả hiển thị


Cách sử dụng Ampe kìm đo tụ điện

Bước 1: Chuyển chế độ đo của thiết bị sang đo tụ
Bước 2: Trên một số dòng đồng hồ Ampe sẽ có nút REL. Nút này giúp loại bỏ điện dung của dây đo để kết quả đo đạt độ chính xác cao (đặc biệt cần thiết khi đo các tụ nhỏ). Giữ hai đầu que đo tách nhau và nhấn nút REL
Bước 3: Kết nối que đo vào hai chân của tụ điện và đọc kết quả hiển thị

*Kết quả hiển thị
– Trường hợp 1: Nếu kết quả hiển thị nằm trong dải đo của thiết bị, Ampe kìm sẽ hiển thị giá trị trên màn hình
– Trường hợp 2: Nếu màn hình hiển thị OL (1) giá trị nằm ngoài dải đo (2) tụ điện bị lỗi
Cách sử dụng Ampe kìm đo điện trở


Đo đồng hồ điện trở bằng Ampe kìm số củng tương tự như đo bằng VOM số. Có thể tham khảo tại : https://dientudanxuan.com/blogs/tin-tuc-moi/cach-do-dien-tro-bang-dong-ho-van-nang


Cách sử dụng đo Ampe kìm nhiệt độ

Bước 1: Để đo được nhiệt độ bạn cần sử dụng hai que đo nhiệt độ (Thông thường sẽ được cung cấp kèm với các máy có tính năng này)
Bước 2: Chuyển về thang đo nhiệt độ trên thiết bị
Bước 3: Cho que đo tiếp xúc với nguồn nhiệt cần đo và độc giá trị nhiệt độ

Có thể chọn mua sản phẩm Ampe kìm chính hãng tốt nhất tại https://dientudanxuan.com/collections/ampe-kep
